Inhaltszusammenfassung für Key Automation PS-200

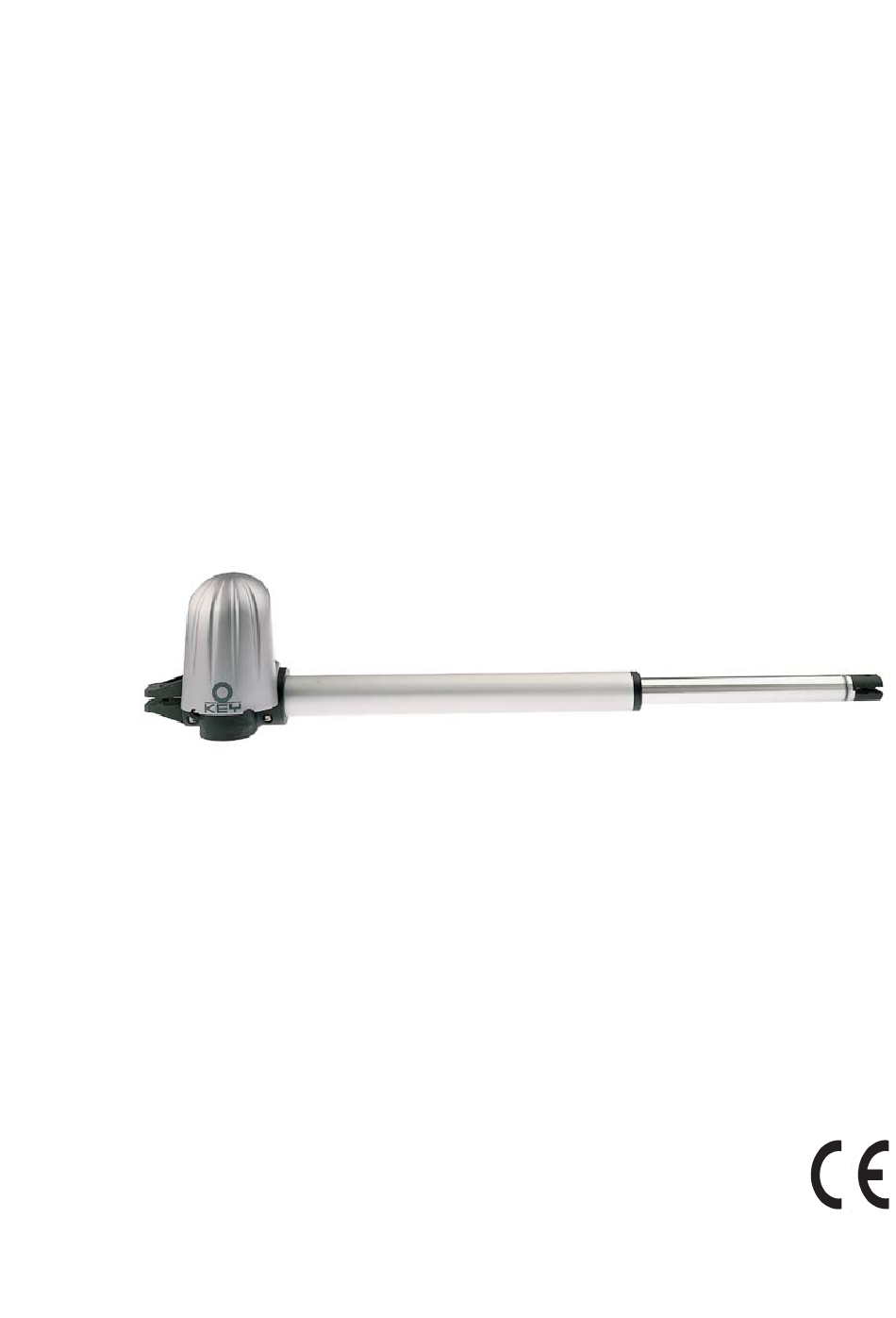

- Seite 1 Oberflur-Drehtorantrieb PS-200 BEDINUNGANWEISUNGEN...
-
Seite 2: Modelle Und Eigenschaften
DIESES HANDBUCH IST AUSSCHLIESSLICH FÜR DEN INSTALLATEUR BESTIMMT . Die Installation darf nur von qualifiziertem Fachpersonal und gemäß den geltend en gesetzlichen Bestimmungen durchgeführt werden. MODELLE UND EIGENSCHAFTEN PS-200 24 VDC Spannungsversorgung 250W Leistungsaufnahme 1,1A Motorstromaufnahme IP44 Schutzart 1700 N... -
Seite 3: Aussenabmessungen
AUSSENABMESSUNGEN Fahrweg 360 mm Fig. 1 Lesen Sie die Anleitung vor der Installation aufmerksam durch. Bei Nichtbeachtung der obigen Anweisungen, unsachgemäßem Gebrauch oder falschem Anschluss können die Sicherheit und der korrekte Betrieb des Geräts und folglich der gesamten Anlage beeinträchtigt werden. Für Betriebsstörungen und/oder Schäden infolge der Nichtbeachtung der Anweisungen wird keine Haftung übernommen. -
Seite 4: Installation
INST ALLA TION - Kontrollieren Sie die Beschaffenheit des T ors und der Drehpunkte und stellen Sie sicher, dass sie stabil und robust sind. Montieren Sie die Endanschläge der Auf- und Zuposition (Abb. 3). Öffnen Sie die Verpackung und überprüfen Sie, dass der Antrieb beim Transport nicht beschädigt wurde. - Seite 5 Die Endanschläge montieren Fig. 3 Max. Öffnungswinkel C...
-
Seite 6: Betrieb
MANUELLER BETRIEB Falls das Tor von Hand bewegt werden muss, ist folgendermaßen vorzugehen: 1.Das Gerät vom Netz trennen. 2.Stecken Sie den im Lieferumfang enthaltenen Entriegelungsschlüssel ein und drehen Sie ihn um 360°, bewegen Sie den Arm an der auf der Zeichnung (PUNKT H) angegebenen Stelle, um die Entriegelung zu erleichtern. -
Seite 7: Wartung
WARTUNG GEFAHR: vor allen Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Der Antrieb wird mit einer Dauerfettschmierung geliefert und erfordert daher keine Wartung ENTSORGUNG Die Materialien sind gemäß der geltenden Richtlinien zu entsorgen. ABSCHLIEßENDE HINWEISE 1.Das Gerät muss geerdet sein. 2.Halten Sie die Versorgungskabel immer von den Steuerkabeln getrennt. -
Seite 8: Ersatzteilverzeichnis
ERSATZTEILVERZEICHNIS 390V5X13TELA 390V5X40TCE 390V5X10TCE L130VSFD23M1-5 390V3-9X16I 390V2-9X196C 480VSD20PR4 530TUD30IPS2 530TUD45EPS2 570TFESTPS2 570STCAPS2 520SPOSPS2 520SANPS2 410SE3X14 410SPIFISSPS2 570SEMPS2S 570SEMPS2I 410AD15M 410AD12 570RM1-5Z34 410RD14 410RD6 520SMURPS3 490PS34PS2 470MOPS2ENC 430MBSPS2 110MEPS2 570MADSUPPS2 570MADINFPS2 410L6X6X30 450ANARA30X38 570FERVITE15 490PSECCPS2 400DM6 400DM5 440C6302 440C608 570CPS2 420CHSBPS2 570TERSUPPS2 570TERINFPS2... - Seite 9 EXPLOSIVDARSTELLUNG...
