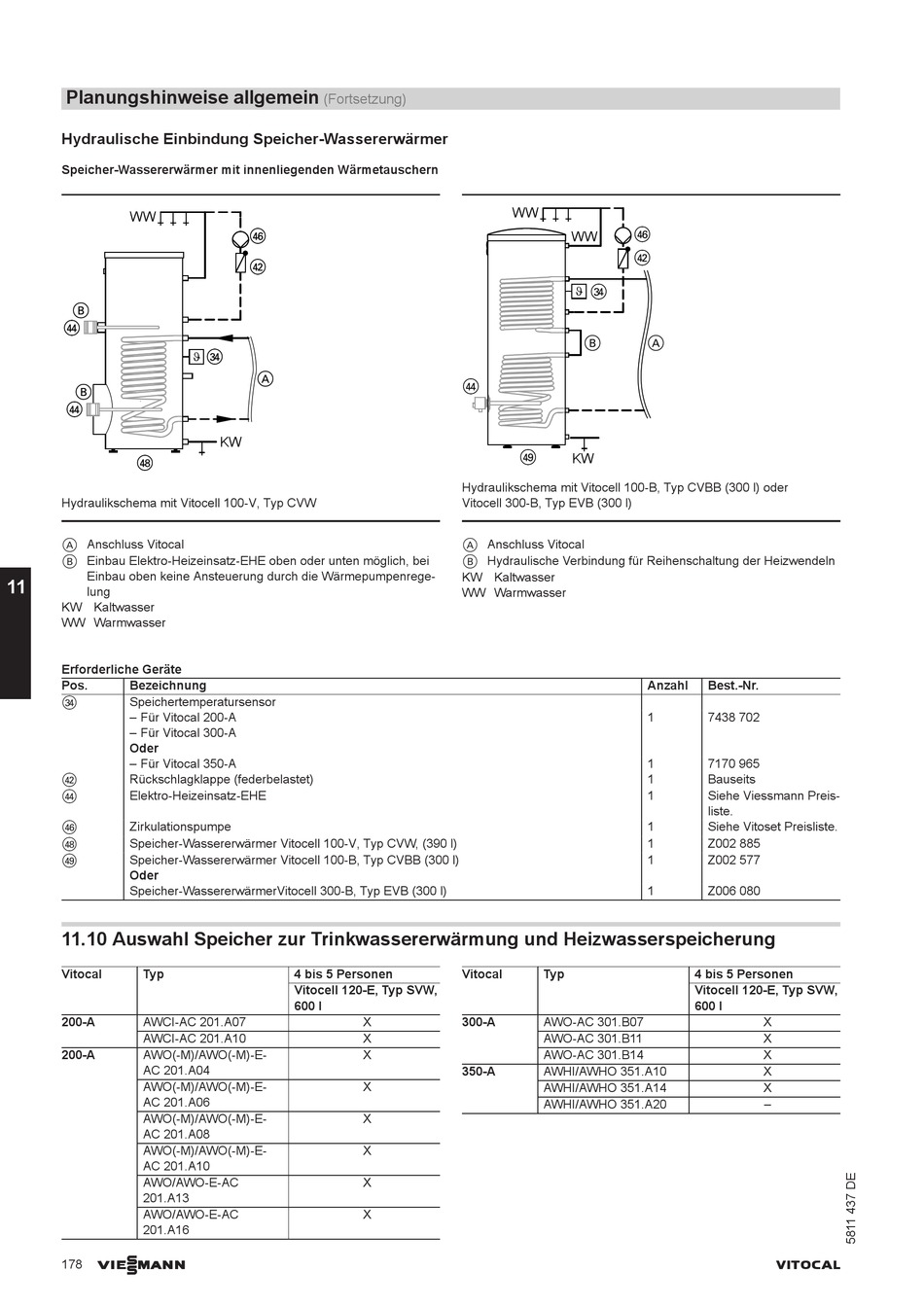

Planungshinweise allgemein
Hydraulische Einbindung Speicher-Wassererwärmer
Speicher-Wassererwärmer mit innenliegenden Wärmetauschern
WW
Hydraulikschema mit Vitocell 100-V, Typ CVW
A Anschluss Vitocal
B Einbau Elektro-Heizeinsatz-EHE oben oder unten möglich, bei
Einbau oben keine Ansteuerung durch die Wärmepumpenrege-
11
lung
KW Kaltwasser
WW Warmwasser
Erforderliche Geräte
Pos. Bezeichnung
Speichertemperatursensor
eR
– Für Vitocal 200-A
– Für Vitocal 300-A
Oder
– Für Vitocal 350-A
Rückschlagklappe (federbelastet)
rW
Elektro-Heizeinsatz-EHE
rR
Zirkulationspumpe
rZ
Speicher-Wassererwärmer Vitocell 100-V, Typ CVW, (390 l)
rI
Speicher-Wassererwärmer Vitocell 100-B, Typ CVBB (300 l)
rO
Oder
Speicher-WassererwärmerVitocell 300-B, Typ EVB (300 l)
11.10 Auswahl Speicher zur Trinkwassererwärmung und Heizwasserspeicherung
Vitocal Typ
200-A AWCI-AC 201.A07
AWCI-AC 201.A10
200-A AWO(-M)/AWO(-M)-E-
AC 201.A04
AWO(-M)/AWO(-M)-E-
AC 201.A06
AWO(-M)/AWO(-M)-E-
AC 201.A08
AWO(-M)/AWO(-M)-E-
AC 201.A10
AWO/AWO-E-AC
201.A13
AWO/AWO-E-AC
201.A16
VIESMANN
178
(Fortsetzung)
KW
4 bis 5 Personen
Vitocell 120-E, Typ SVW,
600 l
X
X
X
X
X
X
X
X
WW
WW rZ
rW
eR
B
rR
KW
rO
Hydraulikschema mit Vitocell 100-B, Typ CVBB (300 l) oder
Vitocell 300-B, Typ EVB (300 l)
A Anschluss Vitocal
B Hydraulische Verbindung für Reihenschaltung der Heizwendeln
KW Kaltwasser
WW Warmwasser
Vitocal Typ
300-A AWO-AC 301.B07
AWO-AC 301.B11
AWO-AC 301.B14
350-A AWHI/AWHO 351.A10
AWHI/AWHO 351.A14
AWHI/AWHO 351.A20
A
Anzahl Best.-Nr.
1 7438 702
1 7170 965
1 Bauseits
1 Siehe Viessmann Preis-
liste.
1 Siehe Vitoset Preisliste.
1 Z002 885
1 Z002 577
1 Z006 080
4 bis 5 Personen
Vitocell 120-E, Typ SVW,
600 l
X
X
X
X
X
–
