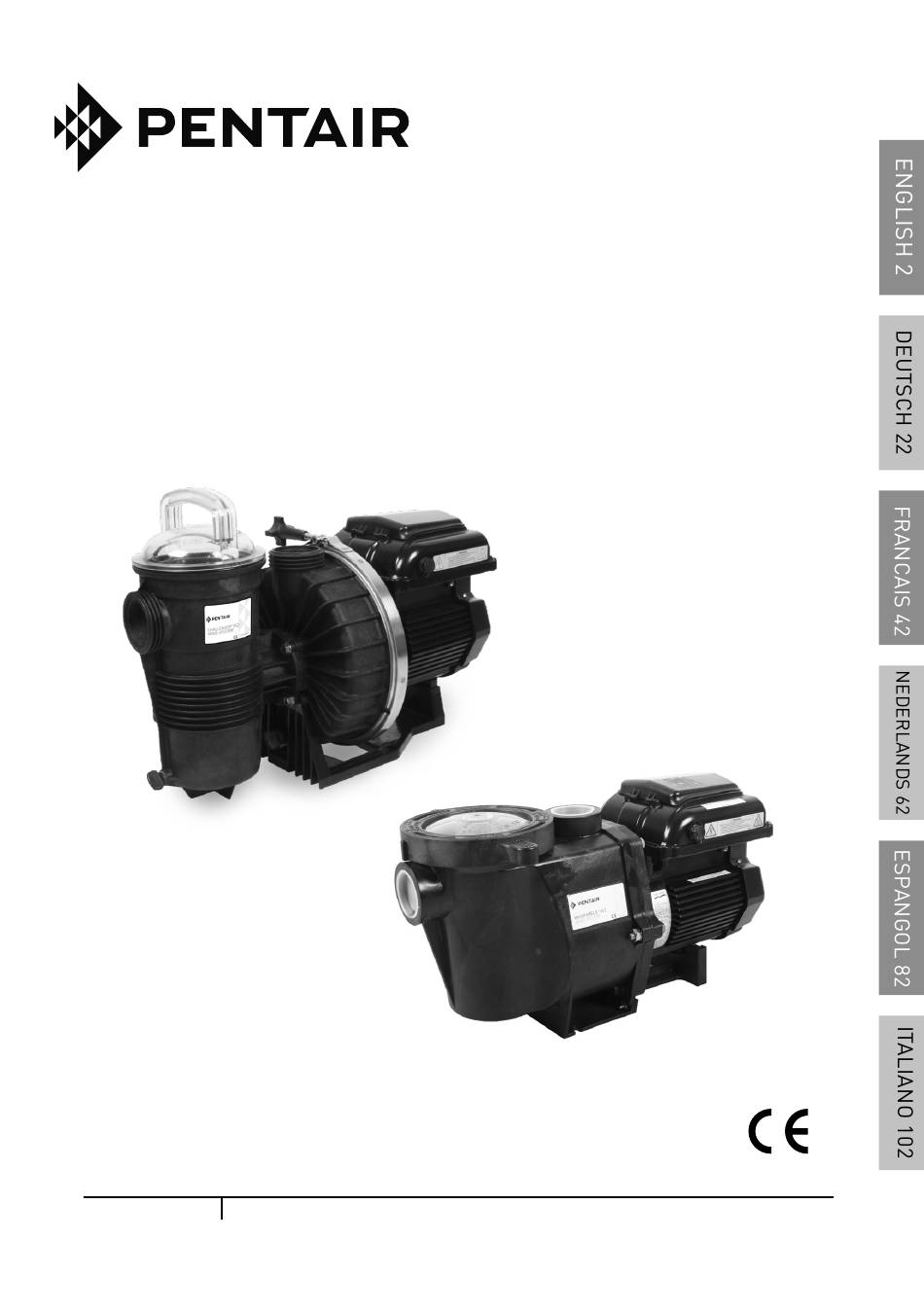

1
PENTAIR
VS2
®
VARIABLE SPEED PUMPS - SECOND GENERATION
CHALLENGER VS2 & WHISPERFLO VS2
INSTALLATION GUIDE / INSTALLATIEHANDLEIDING
BEDIENUNGSANLEITUNG / GUIDE D'INSTALLATION
GUIA DE INSTALACION / GUIDE ALL'INSTALLAZIONE
IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS
AQUATIC SYSTEMS P-INSB-VS2 (Rev. 02/2018)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pentair VS2 Serie
Inhaltszusammenfassung für Pentair VS2 Serie
- Seite 1 PENTAIR ® VARIABLE SPEED PUMPS - SECOND GENERATION CHALLENGER VS2 & WHISPERFLO VS2 INSTALLATION GUIDE / INSTALLATIEHANDLEIDING BEDIENUNGSANLEITUNG / GUIDE D’INSTALLATION GUIA DE INSTALACION / GUIDE ALL’INSTALLAZIONE IMPORTANT SAFETY INSTRUCTIONS READ AND FOLLOW ALL INSTRUCTIONS SAVE THESE INSTRUCTIONS AQUATIC SYSTEMS P-INSB-VS2 (Rev. 02/2018)
-
Seite 22: Wichtige Warnhinweise Und Sicherheitsanweisungen Für Die Pumpe
Kondensatorbatterie, die mit 230 VAC aufgeladen ist, auch wenn für die VS2 Pumpe mit drehzahlvariablem Antrieb. Wenden Sie keine Spannung anliegt. sich an Pentair, wenn Sie Fragen zu diesem Gerät haben. • Die Pumpe ist keine Tauchpumpe. Achtung Installateur: Diese Anleitung enthält wichtige Informationen • Die Pumpe ist für hohe Durchflussraten geeignet. Aus diesem Grund ist... - Seite 23 WICHTIGE WARNHINWEISE UND SICHERHEITSANWEISUNGEN FÜR DIE PUMPE Gefahr besteht, wenn eine Abflussabdeckung fehlt, gebrochen, lose, gerissen oder Installieren Sie alle elektrischen Bedienelemente wie nicht ordnungsgemäß gesichert ist. Ein-/Ausschalter, Zeitschaltuhren, Regelungssysteme usw. so auf der Geräteplatte, dass der Betrieb (Start, Verfangen von Haaren: Wenn sich das Haar in der Abflussabdeckung verfängt oder Abschalten oder Wartung) der Pumpen oder Filter verknotet, wird der Schwimmer unter Wasser festgehalten. Diese Gefahr besteht, wenn der Durchsatz für die Pumpe oder Pumpen zu klein ist.
-
Seite 24: Pumpe Überblick
Verriegelungsmodus für Tastenfeld von Pool, Spa, Wasserattraktion oder Springbrunnen. • Akzeptiert digitale Niederspannungseingänge Alle Pumpen von Pentair Aquatic Systems verfügen über aus externen Steuerungen eine innovative Hydraulik, die seit über 40 Jahren immer wieder verfeinert wird. Die VS2 Pumpe ist kompakt, stabil und wartungsfreundlich und bietet jahrelangen Überblick Steuerung... -
Seite 25: Überblick Bedienfeld
ÜBERBLICK BEDIENFELD (4) LED-Anzeigen des Anzeigemodus (1) Drehzahltasten (5) Anzeigetaste (6) Schnellreinigung- (2) LED-Anzeige staste für Ausschließlich externe Steuerung (7) LED-Anzeige für Stromversorgung (3) Start/Stopp- Taste (8) "+" und "-" Pfeile Wenn der Motor der VS2 Pumpe mit drehzahlvariablem Antrieb an die Stromversorgung angeschlossen ist, kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum Starten des Motors führen. -
Seite 26: Installation
Ver wenden Sie ein Rückschlagventil in der kurz wie möglich sein. Abflussleitung, wenn Sie diese Pumpe für Pentair empfiehlt für die meisten Installationen Anwendungen einsetzen, in denen zur Verrohrung den Einbau eines Ventils sowohl auf der nach der Pumpe eine spürbare Höhe zu überwinden Pumpenansaugseite als auch in der Rücklaufleitung,... -
Seite 27: Verdrahtungsübersicht Und Installation
GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die Pumpe mit drehzahlvariablem Antrieb ist von einem zugelassenen bzw. zertifizierten Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften und Verordnungen zu installieren. Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen Personen durch einen Stromschlag führen und Sachschäden verursachen können. -
Seite 28: Steuerung Mit Externer Steuerung Und Digitalen Eingängen
Pumpe ein bestimmtes Programm ausführt falls für eine Aufgabe eine bestimmte Drehzahl erforderlich ist. Der mit dem Pentair Datenkabel (optional, Bestell-Nr. 353129Z) mitgelieferte Draht muss für die Installation auf die passende Länge gekürzt werden. Überschüssiger Draht darf nicht in der Installation verbleiben und muss durch einen festen Gegenstand gestützt werden, wenn kein Kabelkanal verwendet wird. -
Seite 29: Verbindung Mit Pentair
ControlPro™ ® Wenn Sie eine extern gesteuerte Installation benötigen, bietet Pentair® ControlPro™ eine einfache Lösung für den gesamten Pool-Setup. Die Drehzahlauswahl wird durch ControlPro™ über die Schnittstelle geschaltet. Weitere Infor- mationen finden Sie auf www.pentairpooleurope.com. Die Verbindung muss gemäß Abbildung 6 durchgeführt werden. -
Seite 30: Betrieb Der Pumpe
So aktivieren Sie den Modus Ausschließlich externe deaktivieren Modus Ausschließlich Steuerung: externe Steuerung: Stoppen Sie die Pumpe durch Drücken der Start/ Stoppen Sie die Pumpe durch Drücken der Start/ Stopp-Taste. Stopp-Taste. Aktivieren Sie den Modus Ausschließlich externe Deaktivieren Sie den Modus Ausschließlich externe Steuerung, indem Sie die Start/Stopp-Taste 3 Steuerung, indem Sie die Start/Stopp-Taste 3 Sekunden gedrückt halten. -
Seite 31: Benutzerdefinierte Programme
DREHZAHL 1 beginnt um 8:00 Uhr und läuft 2 Stunden lang mit 3000 U/min. Sobald DREHZAHL 1 8 : 00 abgeschlossen ist, wird die Pumpe sofort auf die Standard-DREHZAHL 2 umgeschaltet. DREHZAHL 2 ist werksseitig auf 1400 U/min eingestellt und dauert 10 Stunden. -
Seite 32: Bedienung Der Pumpe Während Der Laufzeit
DREHZAHLen 1–3 programmiert wurde, bleibt die Bedienung der Pumpe während der Pumpe in einem stationären Zustand. Laufzeit [ DREHZAHL 1 + DREHZAHL 2 + DREHZAHL 3 < 24 Stunden ] 14. Drücken Sie die Start/Stopp-Taste und vergewissern Sie sich, dass die LED leuchtet. Die Pumpe ist jetzt Wenn der Motor der Pumpe an die Stromversorgung angeschlossen ist, eingeschaltet und durchläuft das benutzerdefinierte kann ein Drücken einer der in diesem Abschnitt erwähnten Tasten zum... - Seite 33 Ansaugen Diese Pumpe wird mit AKTIVIERTEM Ansaugmodus ausgeliefert. Sofern die Ansaugeinstellungen nicht im Menü geändert werden, beachten Sie bitte, dass die Pumpe auf die Ansaugdrehzahl beschleunigt, wenn sie zum ersten Mal in Betrieb genommen wird und die Start/Stopp-Taste gedrückt wird. Vergewissern Sie sich, dass die folgenden Anforderungen erfüllt sind, bevor Sie die Pumpe EINSCHALTEN.
-
Seite 34: Verriegelung Des Tastenfelds
QuickClean Hinweis: Wenn die Dauer für die Schnellreinigung endet, nimmt die Pumpe das 24-Stunden-Programm an jenem Die VS2 Pumpe mit drehzahlvariablem Antrieb ist mit einer Punkt wieder auf, an dem sie sich normalerweise zu diesem Schnellreinigungsfunktion ausgestattet, die aktiviert werden kann, Zeitpunkt befinden würde. - Seite 35 Werkseinstellung Der Antrieb kann erforderlichenfalls auf die Werkseinstellung zurückgesetzt werden. Durch eine Wiederherstellung der Werkseinstellung werden alle gespeicherten programmierten Benutzereinstellungen mit Ausnahme der Uhrzeit gelöscht. Bevor Sie die Werkseinstellungen wiederherstellen, überzeugen Sie sich davon, dass dies wirklich notwendig ist, da die Ergebnisse unwiderruflich sind. So stellen Sie die Werkseinstellungen wieder her: Stoppen Sie die Pumpe erforderlichenfalls durch Drücken der Start/Stopp-Taste.
-
Seite 36: Wartung
WARTUNG Siebkorb NICHT öffnen, wenn die VS2 Pumpe mit drehzahlvariablem Antrieb nicht ansaugt oder die Pumpe ohne Wasser im Siebkorb betrieben worden ist. Wenn eine Pumpe unter diesen Bedingungen betrieben wird, kann es zum Aufbau eines Dampfdrucks kommen und die Pumpe kann siedend heißes Wasser enthalten. Wenn die Pumpe geöffnet wird, kann es zu schweren Verletzungen kommen. Stellen Sie sicher, dass die Saug- und Druckventile geöffnet sind und der Siebtopf sich kühl anfühlt, um mögliche Verletzungen zu vermeiden. -
Seite 37: Auswechseln Der Wellendichtung
SERVICE Vor Wartungsarbeiten an der VS2 Pumpe mit drehzahlvariablem Antrieb immer die Netzspannung zur Pool-Pumpe am Leistungsschalter ausschalten und das Kommunikationskabel abtrennen. Die Nichtbeachtung dieser Anweisung kann einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern, Benutzern oder anderen Personen führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Arbeiten an der Pumpe ausführen. -
Seite 38: Wiederzusammenbau Der Pumpe
Pumpe NICHT trocken laufen lassen. Wenn die Pumpe trocken läuft, wird die mechanische Dichtung beschädigt und die Pumpe wird undicht. Wenn dies der Fall ist, muss die beschädigte Dichtung ersetzt werden. Achten Sie IMMER auf einen ausreichenden Wasserstand. Wenn der Wasserstand unter den Sauganschluss fällt, saugt die Pumpe Luft durch den Sauganschluss an, wodurch nicht mehr angesaugt wird und die Pumpe trocken läuft, was zu einer Beschädigung der Dichtung führt. - Seite 39 Challenger VS2 Motorbaugruppe TROUBLESHOOTING Für die Diagnose bestimmter Symptome ist eventuell eine enge Interaktion mit, bzw. ein Arbeiten in der Nähe von Bauteilen erforderlich, die unter Elektrizität stehen. Kontakt mit Elektrizität kann zum Tod, zu Verletzungen und Sachschäden führen. Wenn Sie bei der Problembehebung Probleme haben, lassen Sie eine Diagnose, bei der Elektrizität im Spiel ist, von einem zugelassenen Experten durchführen.
- Seite 40 Troubleshooting (Fortsetzung) Pumpe startet nicht. Netzspannung fehlt 1. Tauschen Sie die Sicherung aus, setzen Sie den Netztrennschalter/FI zurück. 2. Ziehen Sie die Anschlüsse der Netzkabel fest. Pumpenwelle ist arretiert Prüfen Sie, ob die Pumpe von Hand gedreht werden kann und entfernen Sie etwaige Blockaden. Pumpenwelle ist beschädigt Tauschen Sie die Pumpe aus.
-
Seite 41: Fehler Und Alarme
Fehler und Alarme Wenn ein Alarm ausgelöst wird, zeigt der LCD-Bildschirm des Antriebs den Text des Fehlercodes an und die VS2 Pumpe mit drehzahlvariablem Antrieb wird gestoppt. Trennen Sie die Stromversorgung zur Pumpe ab und warten Sie, bis alle LEDs am Tastenfeld erloschen sind. Stellen Sie dann die Stromversorgung der Pumpe wieder her. Falls der Fehler dann nicht behoben ist, ist ein entsprechendes Troubleshooting erforderlich. - Seite 124 Copyright – Beperkte licentie: behalve zoals hierin specifiek toegestaan, mag geen enkel deel van de inhoud van dit document op om het even welke manier of hoe dan ook gereproduceerd worden zonder de voorafgaande schriftelijke toestemming van Pentair International SRL.
