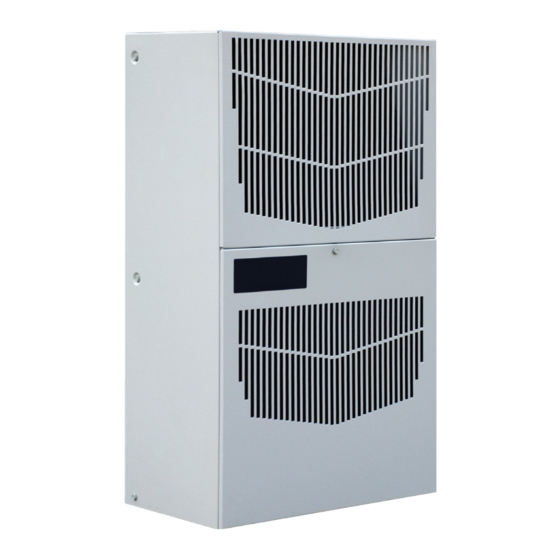

- Seite 1 V-SERIE Kühlgerät Modell VA08 BEDIENUNGSANLEITUNG © 2018 nVent 89114150 Rev B P/N 89114151...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VOR DER INBETRIEBNAHME ................................3 HANDHABUNG UND TEST DES GERÄTS ............................3 AUFBAU DER MODELLNUMMERN ..............................3 MONTAGEANLEITUNG ..................................4 Maßbild ..........................................4 Maße des Montageausschnitts ..................................5 TECHNISCHE INFORMATIONEN ..............................6 Funktionsprinzip ......................................6 Heizen (optional) ....................................6 Kühlung ........................................ -
Seite 3: Vor Der Inbetriebnahme
AUFBAU DER MODELLNUMMERN VA08 1. Gibt den Typ bzw. die Produktreihe des Kühlgeräts und die ungefähre Höhe an (VA08 = „Value“- Produktreihe, Höhe: 701 bis 800 mm). 2. Gibt die Nennleistung des Kühlgeräts in Watt bei Standardbedingungen an (12 = 1200 Watt bei 35 °C Schranktemperatur, 35 °C Umgebungstemperatur). -
Seite 4: Montageanleitung
MONTAGEANLEITUNG 1. Prüfen Sie das Kühlgerät vor der Montage auf seine Funktionstüchtigkeit (siehe HANDHABUNG UND TEST DES GERÄTS auf Seite 3). 2. Montieren Sie die Dichtungen mithilfe des mitgelieferten Montagekits am Kühlgerät (siehe Abbildung 2). 3. Montieren Sie das Gerät am Schrank. Achten Sie darauf, dass die Montagedichtung dabei nicht beschädigt wird. -
Seite 5: Maße Des Montageausschnitts
MASSE DES MONTAGEAUSSCHNITTS 8 (7 x) 6,5 (18 x) 13 (4 x) Anbau Teilanbau Figure 2 AUSSCHNITT (Schrankansicht von außen) HINWEIS: Gestrichelte Linien = Kühlgerät © 2018 nVent 89114150 - 5 -... -
Seite 6: Technische Informationen
TECHNISCHE INFORMATIONEN FUNKTIONSPRINZIP Das Kühlgerät wird standardmäßig mit einem eingebauten Thermostat geliefert. Es gibt nur einen Betriebsmodus (Kühlung). Im Kühlmodus läuft der Verdampferlüfter. HEIZEN (OPTIONAL) Wenn die Schranktemperatur unter dem Regelwert des Heizthermostats liegt, wird automatisch die Stromversorgung des Heizelementes eingeschaltet. Sobald die Schranktemperatur 5 °C über dem Regelwert des Heizthermostats liegt, wird das Heizelement abgeschaltet. -
Seite 7: Geräteeigenschaften
GERÄTEEIGENSCHAFTEN Modell VA081225GXXXS VA081525GXXXS VA082025GXXXS Abmessungen Höhe (mm) Breite (mm) Tiefe (mm) Gewicht (kg) IP56 interner Kreislauf IP56 interner Kreislauf IP56 interner Kreislauf IP-Code IP34 externer Kreislauf IP34 externer Kreislauf IP34 externer Kreislauf Kühleigenschaften Kältemittel R134a R134a R134a Kältemittelfüllmenge (g) Kühlleistung (W), L35 L35 1200 1500... -
Seite 8: Schaltbilder
SCHALTBILDER SCHALTBILD VA060325GXXXS (TATSÄCHLICHE GERÄTEOPTIONEN KÖNNEN VARIIEREN) © 2018 nVent 89114150 - 8 -... -
Seite 9: Schema
SCHEMA BETRIEBSKONDENSATOR SCHRANK- LÜFTER KOMPRESSOR HEIZUNG (OPT.) HEIZTHERMOSTAT & HEIZUNG (OPT.) KÜHLTHERMOSTAT BETRIEBSKONDENSATOR VERFLÜSSIGERLÜFTER MIT OPT. DRUCK- REGELUNG BETRIEBSKONDENSATOR KOMPRESSOR & ÜBERLAST SERVICEINFORMATIONEN KOMPONENTENLISTE Artikelnummer Beschreibung VA081225GXXXS VA081525GXXXS VA082025GXXXS Kondensatormotor für 3218247 3218247 3218269 Kompressor Elektr. Verflüssiger, Lüfter 3218246 3218246 3218246 Elektr. -
Seite 10: Wartung
WARTUNG KOMPRESSOR Der Kompressor ist wartungsfrei. Er ist hermetisch dicht, werkseitig geschmiert und für jahrelangen Gebrauch ausgelegt. LUFTEINTRITTSFILTER Der Lufteintrittsfilter befindet sich hinter der Frontabdeckung. Die regelmäßige Wartung dieses Filters gewährleistet den korrekten Betrieb des Kühlgeräts. Bei unregelmäßiger oder unterbleibender Wartung verringert sich die maximale Umgebungstemperatur, für die das Gerät ausgelegt ist. -
Seite 11: Verflüssiger- Und Verdampferlüfter
VERFLÜSSIGER- UND VERDAMPFERLÜFTER Lüftermotoren müssen nicht gewartet werden. Die werkseitige Schmierung aller Lager, Achsen usw. ist für die gesamte Lebensdauer der Motoren ausgelegt. Falls der Lüftermotor des Verflüssigers (zur Umwälzung der Umgebungsluft) ausfällt und ersetzt werden muss, müssen Sie das Kühlgerät dazu nicht demontieren. Der Lüftermotor des Verflüssigers ist auf der Scheidewand montiert und nach Abnahme der Frontabdeckung leicht zugänglich. -
Seite 12: Mögliche Fehler Und Deren Behebung
MÖGLICHE FEHLER UND DEREN BEHEBUNG CHECKLISTE FÜR HÄUFIGE FEHLER BEI KÜHLGERÄTEN 1. Sehen Sie auf dem Typenschild nach, ob die Stromversorgung korrekt ist. 2. Schalten Sie die Stromversorgung ein. Der Verdampferlüfter (Schrank- oder „KALT“luft) müsste nun starten. Ist ein Luftstrom vorhanden? Falls JA, fahren Sie mit Schritt 3 fort. -
Seite 13: Fehler Und Deren Mögliche Ursachen
8. Unterbrechen Sie zum Überprüfen des Thermostats die Stromversorgung des Geräts. Öffnen Sie dann die obere Zugangsklappe und verbinden Sie beide Thermostatkabel mit derselben Klemme. Aus Sicherheitsgründen sollten Sie die Zugangsklappe danach wieder schließen. Auf diese Weise wird der Schalter im Thermostat umgelegt. Schalten Sie die Stromversorgung wieder ein. Falls alle Lüfter und der Kompressor ordnungsgemäß... -
Seite 14: Garantie
GARANTIE nVent Equipment Protection garantiert, dass alle von nVent Equipment Protection hergestellten Produkte über einen Zeitraum von zwei (2) Jahre ab dem Datum des Versands durch nVent Equipment Protection frei von Material- und Verarbeitungsmängeln sind, vorbehaltlich der nachstehenden Bedingungen und Ausschlüsse: A. -
Seite 15: Haftungsbeschränkung
A. Rücksendenummern werden von unserer Retourenabteilung in Anoka (Minnesota, USA), Tel.: +1 763 422 2211, ausgegeben. Bei Anforderung einer Rücksendenummer sollte der Käufer folgende Informationen bereithalten: 1. Vollständige Modellnummer, Seriennummer und Beschreibung des zurückzusendenden mangelhaften Produktes; 2. Bestellnummer und Datum des Liefereingangs beim Käufer; 3. - Seite 16 © 2018 nVent 89114150 Rev B P/N 89114151...
