Elektrisches System

Die Batterien des Rollstuhls befinden sich unter der Batterieabdeckung in der
Mitte des Chassis.

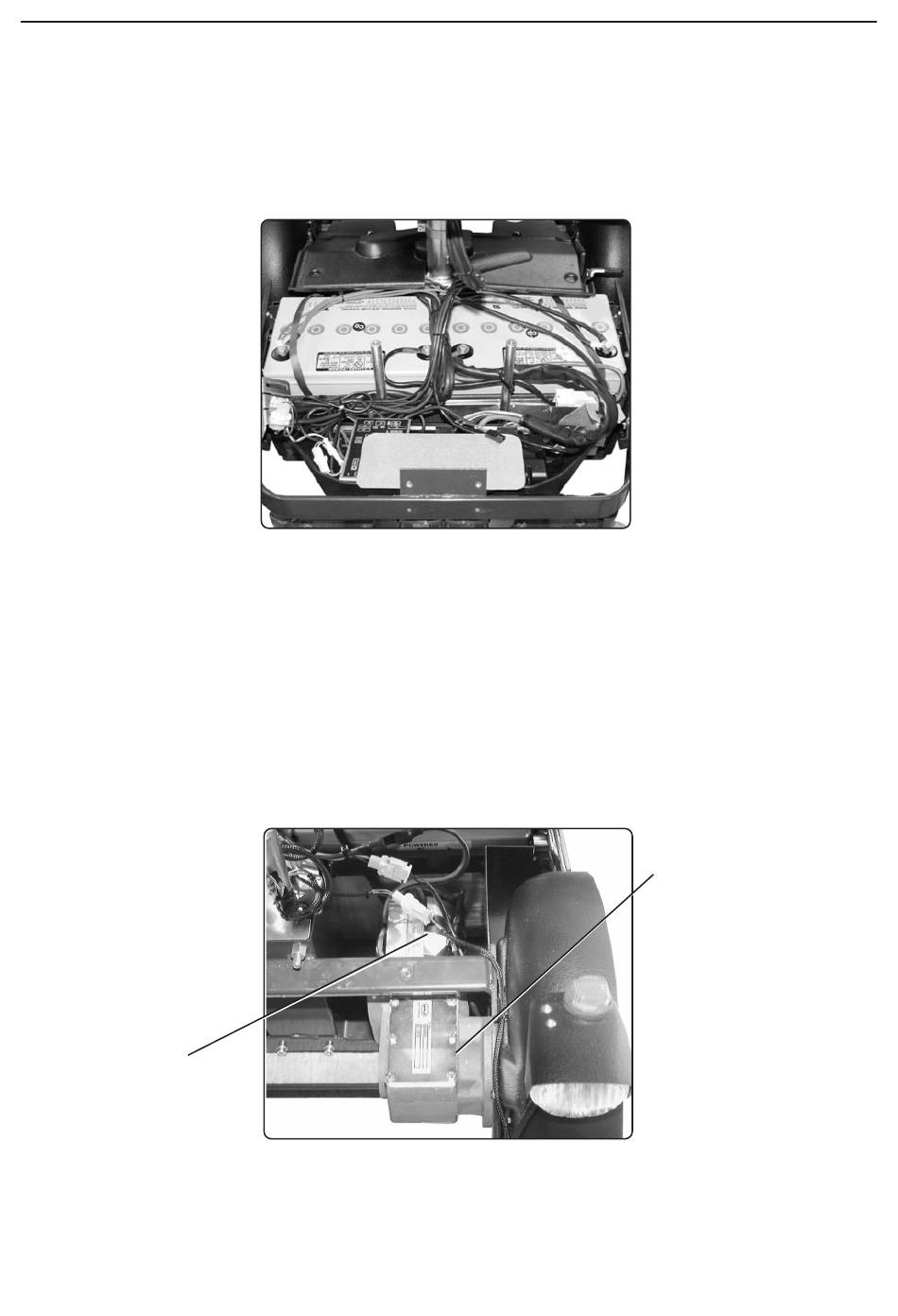

Abb. 6: Batterien
Antrieb
Der Rollstuhl besitzt für beide Antriebsräder jeweils eine Antriebseinheit. Die
Motoren steuern die Geschwindigkeit sowie das Schwenken und Bremsen. Mit
Hilfe des an der Steuerung sitzenden Steuerknüppels werden Signale an die
Elektronikeinheit weitergegeben, die sich unter der Abdeckung am hinteren Teil
des Chassis befindet. Die Elektronikeinheit steuert anschließend die Motoren.
Winkelgetriebe
Elektromotor
Abb. 7: Elektromotor mit
Winkelgetriebe
