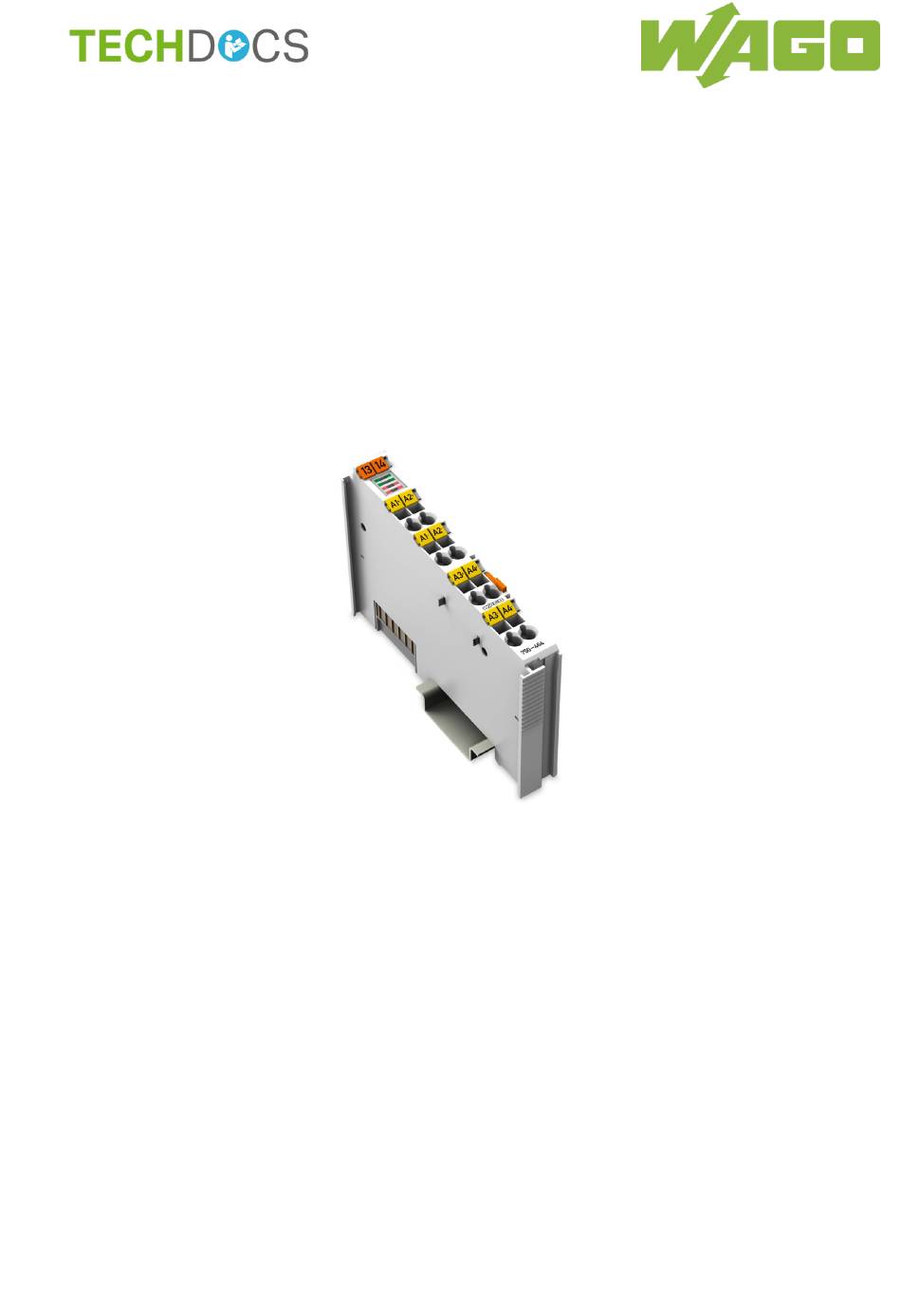

Pos: 2 /Dokumentation allgemein/Einband/Einband Frontseite - Handbuch; CI 2017; mit DocVariablen (Standard) @ 28\mod_1486477502910_0.docx @ 405386 @ @ 1
Handbuch
WAGO-I/O-SYSTEM 750
750-464(/xxx-xxx)

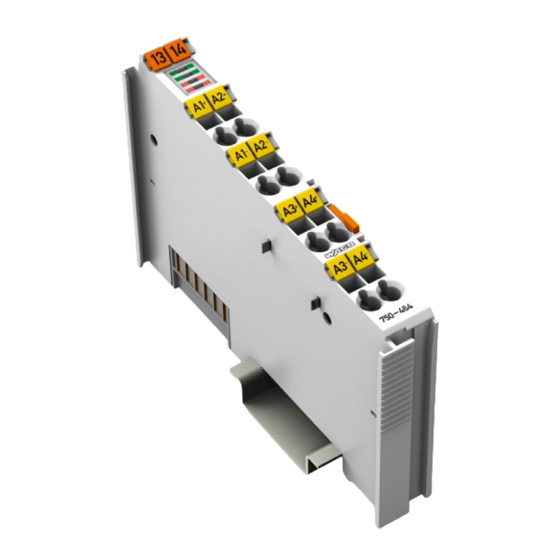

2/4 AI RTD/NTC Adjust
2-/4-Kanal-Analogeingang; Widerstandsmessung;
Einstellbar
Version 1.2.0
Pos: 3 /Alle Serien (Allgemeine Module)/Rechtliches, Allgemeines/Impressum für Standardhandbücher - allg. Angaben, Anschriften, Telefonnummern und E-Mail-Adressen @ 3\mod_1219151118203_6.docx @ 21058 @ @ 1
