Montage
5.5.7 Schalt- und Funktionsschema bei Werkstück-Außenspannung
Schaltschema der Abfrage- und Kontrollfunktionen bei Werk-
stück-Außenspannung
Das Schaltschema und das Funktionsschema zeigen die
empfohlene Einstellung der Näherungsschalter bei Abfrage der
»Endlagenstellung geöffnet« und »erreichter Spannstellung«.
Das Schaltschema kann auch zur Abfrage der erreichten »Hubend-
lage geschlossen« und »überfahren der Spannstellung« angepasst
werden. Dazu lassen sich die Näherungsschalter individuell auf der
Halteplatte justieren.

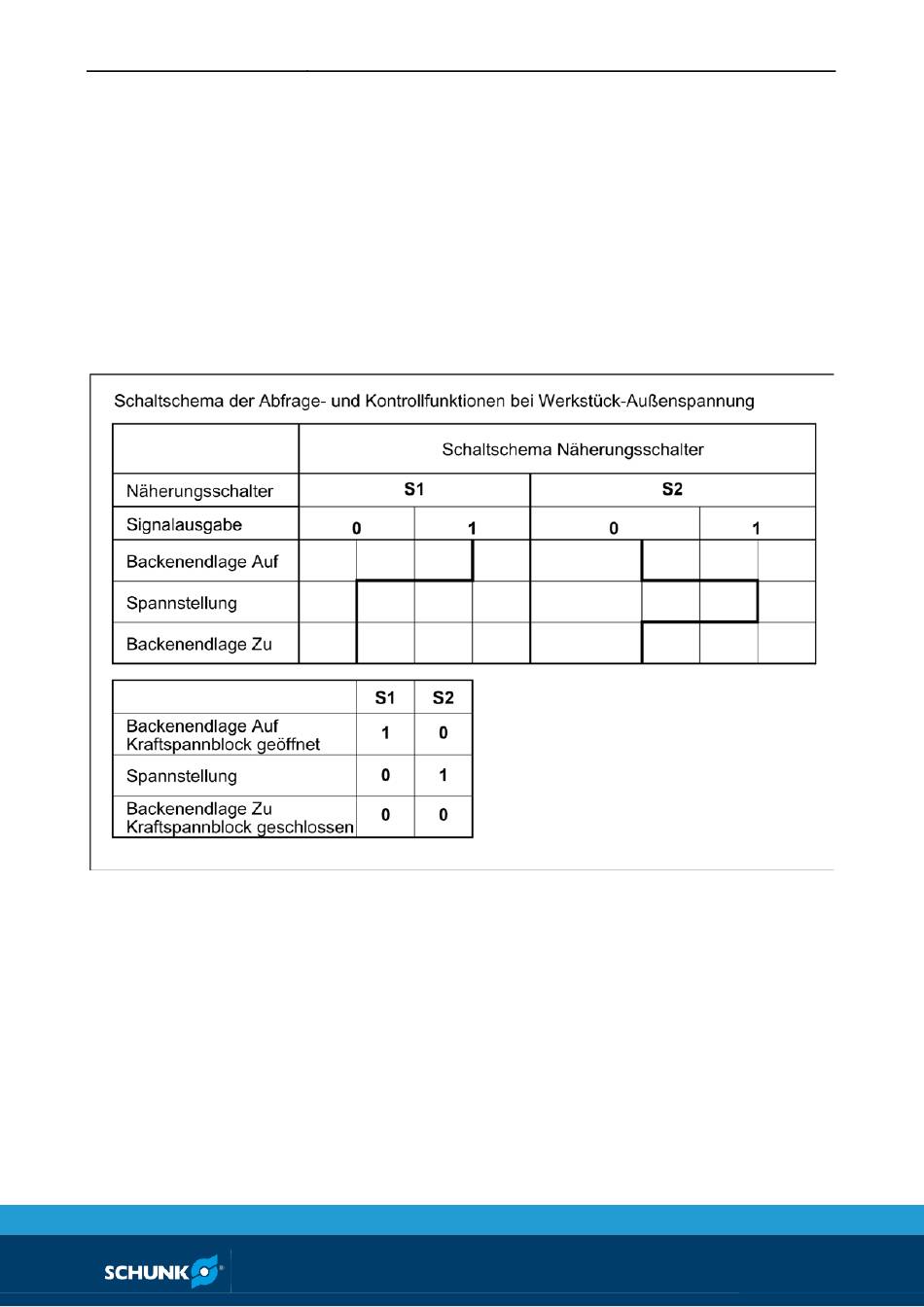

Abb.°5 Schaltschema bei Werkstück Außenspannung
