Restwelligkeit:
Schaltstrom max.:
Schalthysterese:
Temperaturbereich:
Schaltfrequenz ca.:
Spannungsabfall (max. Last):
Gewinde am Anschlussstecker des Zu-
leitungskabels:
Schutzart nach DIN EN 60529:
5.5.4

Abmessungen und Schaltfunktion des IN S-M8-1

Technische Daten:
Baugröße:
Schaltfunktion:
Schaltabstand:
Spannung:
Restwelligkeit:
Schaltstrom max.:
Schalthysterese:
Temperaturbereich:
Schaltfrequenz ca.:
Spannungsabfall (max. Last):
Gewinde am Anschlussstecker des Zu-
leitungskabels:
Schutzart nach DIN EN 60529:
≤ 15%
200 mA, kurzschlussfest
≤ 15% vom Nennschaltabstand
– 25°C bis + 70°C
1000 Hz
1.5 V
M12 x 1
IP 67*
* für die Rundsteckverbindung nur im verschraubten Zustand

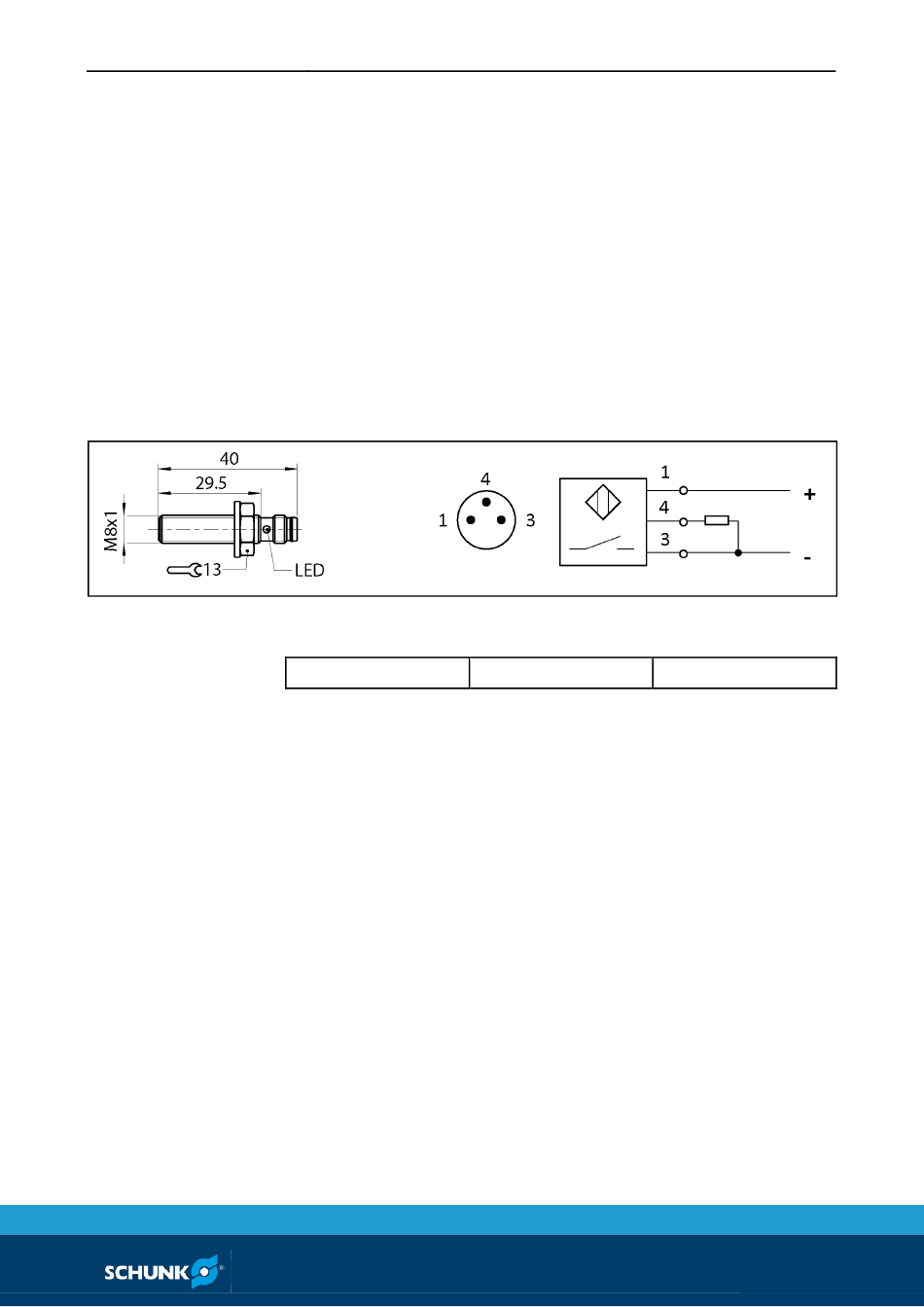

Abmessungen und Schaltfunktion des IN S-M8-1
Anschlussfarben
Pin 1: Braun
M8 x 1 x 40 mm
Schließer
1,5 mm
10 – 30 V DC
≤ 15%
200 mA, kurzschlussfest
≤ 15% vom Nennschaltabstand
– 25°C bis + 70°C
1000 Hz
2.5 V
M8 x 1
IP 67*
* für die Rundsteckverbindung nur im verschraubten Zustand
04.00|KSP plus-IN, KSP-LH plus-IN, KSP plus-IN2, KSP-LH plus-IN2 |de
Pin 3: Blau
Montage
Pin 4: Schwarz
