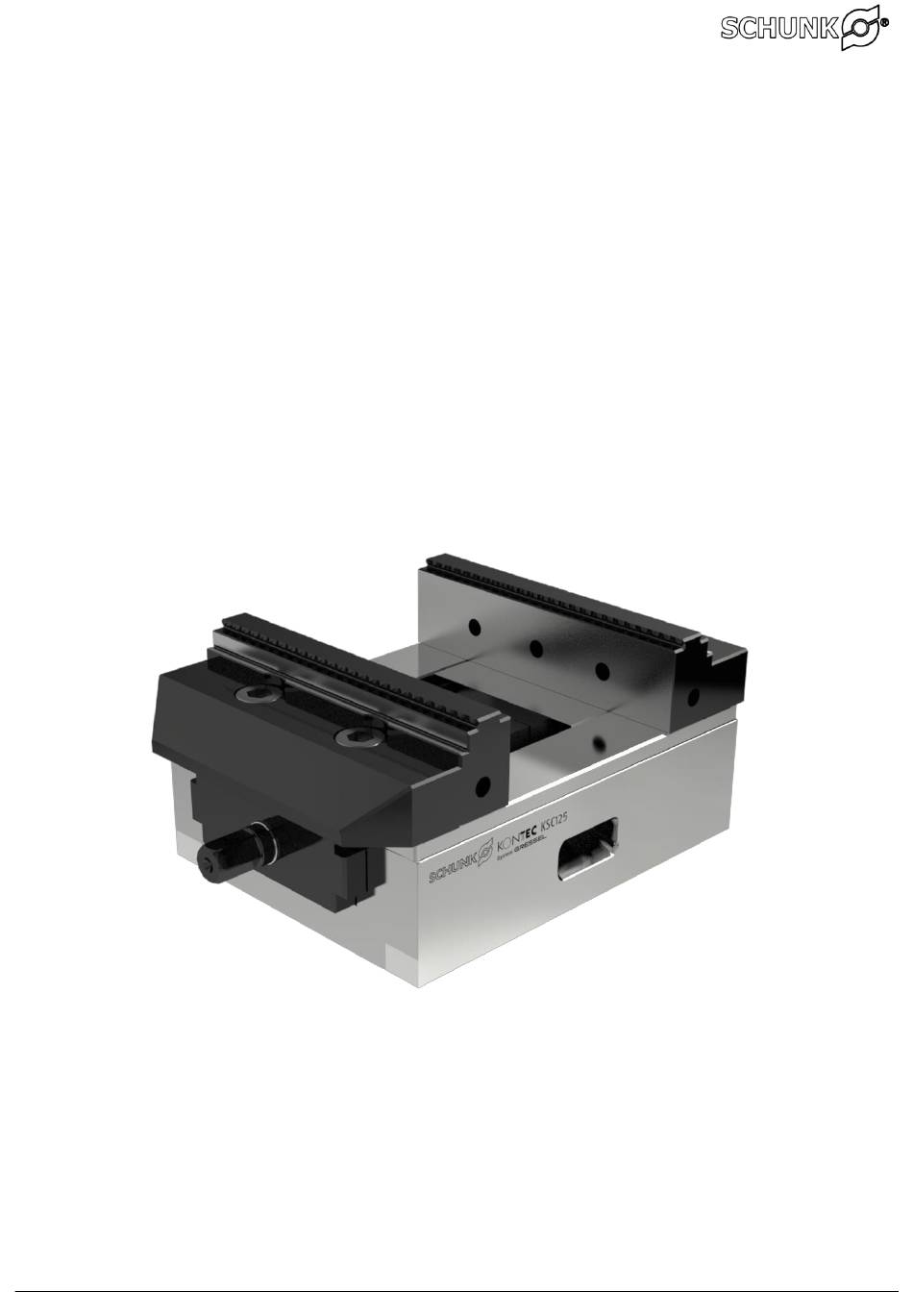

Montage- und Betriebsanleitung
Installation- and operating instruction

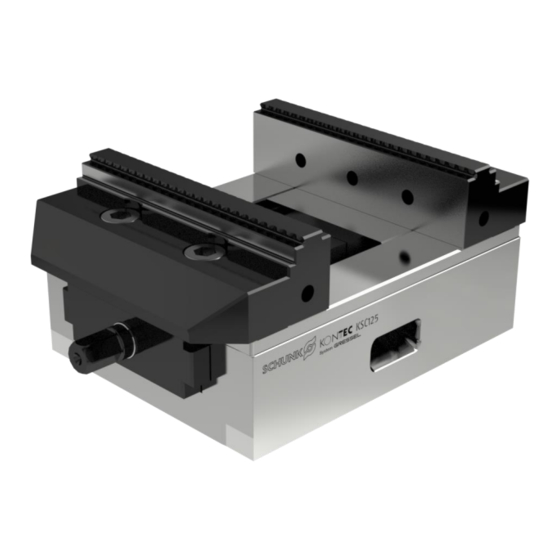

Zentrischspanner
Centric vice
KSC 125
H.-D. SCHUNK GmbH & Co.
Spanntechnik KG
Lothringer Strasse 23
D-88512 Mengen
schunk.com
XND.00020.002_B – 05/2022
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK KSC 125
Inhaltszusammenfassung für SCHUNK KSC 125
- Seite 1 _________________________________________________________________________________________ Montage- und Betriebsanleitung Installation- and operating instruction Zentrischspanner Centric vice KSC 125 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Strasse 23 D-88512 Mengen schunk.com XND.00020.002_B – 05/2022...
-
Seite 2: Inhaltsverzeichnis
Funktion ........................15 Werkstücklage bezüglich Zentrumsposition des Spanners ........15 Einschränkung der Montageposition ................. 15 Wartung, Reinigung, Instandhaltung ................. 15 Fehlersuche, Störungsbeseitigung ................16 Montage der 6-fach Wendebacken ................16 Alu-Backen ....................16 Ausserbetriebnahme ................16 schunk.com XND.00020.002_B – 05/2022... -
Seite 3: Benutzerhinweise
Hinweis auf grössere Sachschäden VORSICHT Bezeichnet eine möglicherweise gefährliche Situation. Wenn die Information nicht befolgt wird, sind Sachschäden die Folge. … weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. schunk.com XND.00020.002_B – 05/2022... -
Seite 4: Allgemeine Sicherheitshinweise
9.3 kg KSC 125 L-300 ohne Systembacken: 11.8 kg Weitere Daten siehe Katalog >> Schunk stationäre Spanntechnik << 2.2 Vernünftigerweise vorhersehbare Fehlanwendung Eine andere als die unter „Bestimmungsgemässe Verwendung“ festgelegte oder über diese hinausgehende Benutzung gilt als nicht bestimmungsgemäss und ist verboten. -
Seite 5: Restrisiken
die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. die in die Arbeiten an der Maschine eingewiesen sind. die diese Betriebsanleitung gelesen und verstanden haben. Die Anforderungen der EG-Richtlinie zur Benutzung von Arbeitsmitteln 2007/30/EG sind einzuhalten. schunk.com XND.00020.002_B – 05/2022... -
Seite 6: Verpflichtung Des Personals
Beachtung der Umgebungs- und Einsatzbedingungen. Beachtung der vorgeschriebenen Wartungs- und Schmierintervalle. Beachtung der maximalen Laufleistung. Teile die das Werkstück berühren sind nicht Bestandteil der Gewährleistung. Gewährleistung – Maximale Laufleistung Gewährleistungsdauer 24 Monate Maximale Laufleistung [Spannzyklen] 50‘000 schunk.com XND.00020.002_B – 05/2022... -
Seite 7: Beschreibung Des Spannmittels
Aufnahmebohrung Ø25 H6 und Positionierbohrung Ø12 H7 im Abstand von 66 mm für den VERO-S Spann- und Indexierbolzen. Achtung: Bei Verwendung von VERO-S Spannbolzen ist darauf zu achten, dass eine verkürzte Schraube (siehe Schunk Katalog) eingesetzt wird, da es ansonsten zu Beschädigungen am Schieber kommen kann. schunk.com XND.00020.002_B – 05/2022... -
Seite 8: Backensortiment
Aufnahmebohrung Ø25 H6 für den VERO-S Spannbolzen. Achtung: Bei Verwendung von VERO-S Spannbolzen ist darauf zu achten, dass eine verkürzte Schraube (siehe Schunk Katalog) eingesetzt wird, da es ansonsten zu Beschädigungen am Schieber kommen kann. KSC 125 L-235 / L-300 Längsnuten für die Befestigung mit Spannpratzen. -
Seite 9: Backenwechsel
Auflageflächen reinigen und ölen, z.B. mit MOTOREX Supergliss 68 K nach ISO VG 68. Systembacken in den Schiebern auf- oder versetzen und die Zyl.-Schrauben mit 60 Nm festziehen. 4.4 Spannbereich KSC 125 L-160 Die Schieber sind mit je zwei Montage- positionen für die Systembacken ausgeführt. Der Verstellweg der Spannöffnung über die Spindel beträgt max. -
Seite 10: Wartung, Reinigung Und Instandhaltung
Laufflächen und Führungen des Spanners regelmässig reinigen und ölen, z.B. mit MOTOREX Supergliss 68 K nach ISO VG 68. Fehlersuche, Störungsbeseitigung Spanner ist schwergängig Systembacken demontieren, Spanner reinigen und beschädigte Flächen vorsichtig abziehen. Falls keine Funktions-Verbesserung erreicht wird, kann der Spanner gemäss folgender Beschreibung weiter zerlegt werden. schunk.com XND.00020.002_B – 05/2022... -
Seite 11: Demontage
Bei der Länge 235 mm sind keine Abstreifer (Pos. 070) vorhanden. Abmessungen der Montagehülse (Y) KSC 125 L-160: Innen-Ø 16.0 mm / Aussen-Ø 17.5 mm / Tiefe T 67 mm KSC 125 L-300: Innen-Ø 16.0 mm / Aussen-Ø 17.5 mm / Tiefe T 95 mm Wichtig: Der KSC erhält seine hohe Genauigkeit durch einen Fertigungsschritt in montiertem... -
Seite 12: Montage
Der KSC erhält seine hohe Genauigkeit durch einen Fertigungsschritt im montierten Zustand. Komponenten von verschiedenen Spanner dürfen nicht untereinander vertauscht werden. Nur so ist die gleichbleibende Zentrumslage des Systems und die Führungspassung zwischen Schiebern und Grundkörper wieder gewährleistet. schunk.com XND.00020.002_B – 05/2022... -
Seite 13: Zusammenbauzeichnung
CGM.125.124.11 Spindel CGM.125.111.11 CGM.125.105.82 CGM.125.125.81 Schieber Links CGM.125.112.82 CGM.125.106.82 CGM.125.126.81 Schieber Rechts CGM.125.113.82 XNN.18501.140 Sprengring Ø14 XNN.61071.237 XNN.61071.237 O-Ring NBR/70 12.37x2.62 XNN.61071.237 XNN.65114.130 XNN.65114.130 Abstreifer Ø14 XNN.65114.130 XNN.12620.160 Verschlussscheibe Ø20 CGM.125.103.11 Standard-Wendebacke grip XNN.10301.469 Zyl.-Schraube M10x30 schunk.com XND.00020.002_B – 05/2022... - Seite 14 _________________________________________________________________________________________ Standard Positionen werden für den KSC 125 L-160 verwendet Kursive Positionen werden für den KSC 125 L-235 verwendet Unterstrichene Positionen werden für den KSC 125 L-300 verwendet Hinweis: Für die Pos. 10 bis 40 ist eine einzelne Ersatzteillieferung nicht möglich, da diese von Werk aus aufeinander abgestimmt und eingepasst sind.
-
Seite 15: Pendel- Und Adapterplatte
KSC 125 L-160: Je nach gewählter Montagelage der Pendelplatte bzw. der Montagepositionen der 6-fach Wendebacken ist eine zentrische Werkstücklage in Bezug auf die Grundkörper-Symmetrie möglich. KSC 125 L-235 / L-300: Eine zentrische Werkstücklage in Bezug auf die Grundkörper-Symmetrie ist nicht möglich. 8.3 Einschränkung der Montageposition Die Pendelplatte mit dem Lagerzapfen darf aus Stabilitätsgründen nicht in der äussersten... -
Seite 16: Fehlersuche, Störungsbeseitigung
Da die Formen und Arten der Aufspannungen sehr unterschiedlich sind, ist der Maschineneinrichter verantwortlich, dass ausreichende Spannquerschnitte vorhanden sind, und dass die sichere Werkstückspannung geprüft wird. Ausserbetriebnahme Das Spannmittel und alle Zubehörteile können gefahrlos als Altmetall entsorgt werden. schunk.com XND.00020.002_B – 05/2022... - Seite 17 _________________________________________________________________________________________ H.-D. Schunk GmbH & Co. Spanntechnik KG Lothringer Strasse 23 D-88512 Mengen Tel.: +49-7572-7614-0 Fax: +49-7572-7614-1099 info@de.schunk.com schunk.com schunk.com XND.00020.002_B – 05/2022...
