Montage
einstellen, dass im Bereich der Spannstellung ein Schaltsignal an-
steht. Über die Signalausgabe des Schalters "S2" können über-
schrittene Werkstücktoleranzen überwacht werden.
Das Funktions- und Schaltschema für die Einstellung der Nähe-
rungsschalter ist in Abbildung 6, 7 und 8 dargestellt. Die Nähe-
rungsschalter sind am Sensorkopf mit einer LED-Signalanzeige
ausgestattet.

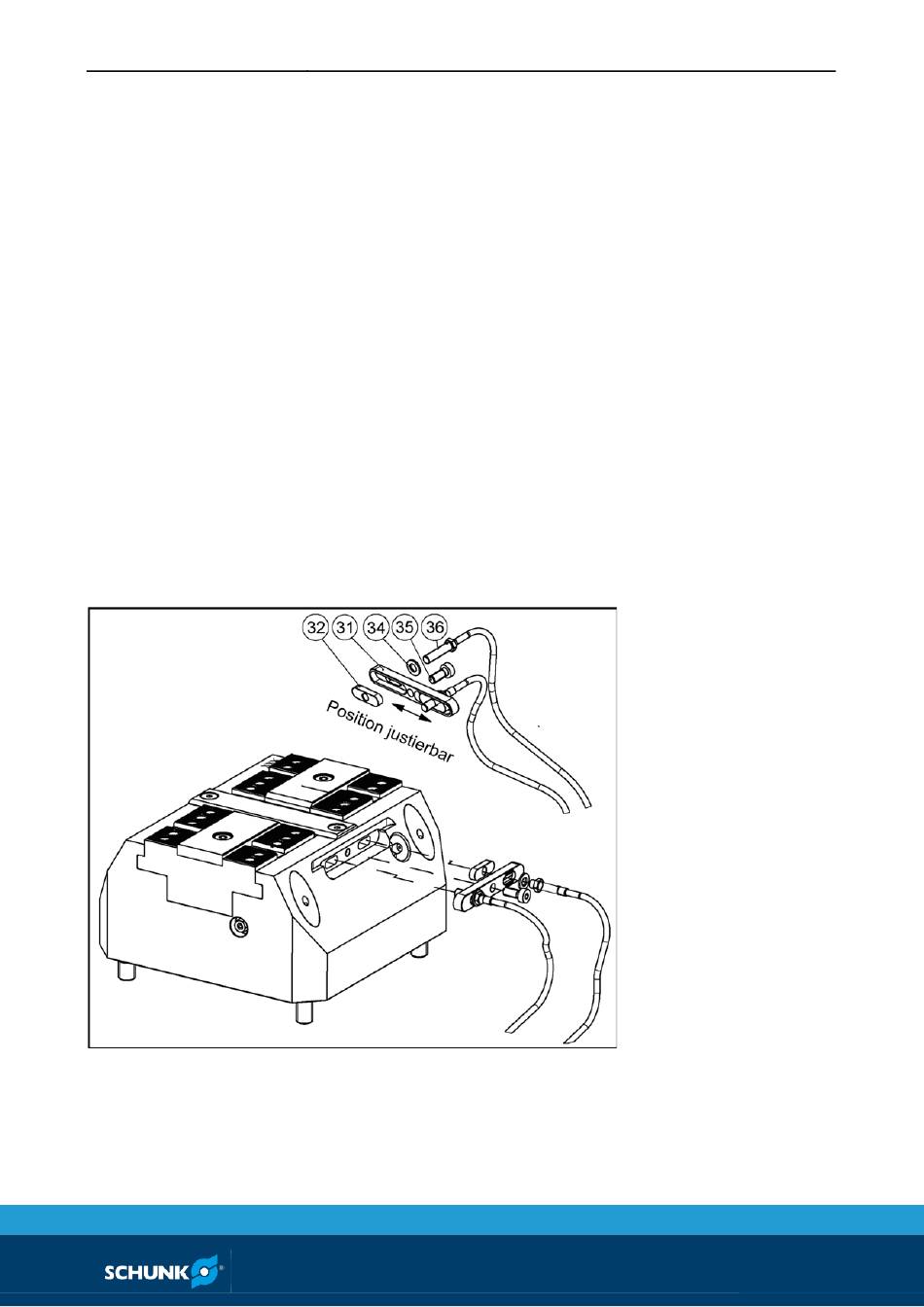

Die Gegenhalter (Pos. 32) in die Halteplatte (Pos. 31) einlegen.
Beide Näherungsschalter (Pos. 36) zusammen mit Sechskantmut-
tern und Unterlegscheiben (Pos. 34) mit dem Sensorkopf voraus
durch die Halteplatte plan oder mit geringem Überstand in den
Gegenhalter einschrauben. Die Halteplatte (Pos. 31) mit der
Schraube (Pos. 35) in der Aussparung des Kraftspannblocks (Kör-
per Pos. 1) festschrauben. Falls das Schutzblech verwendet wird
(Pos. 46), dieses mit der Schraube (Pos. 35) an der Halteplatte
(Pos. 31) festschrauben. Zur genauen Justierung des Schaltab-
stands jeweils beide Näherungsschalter von Hand auf Anschlag bis
zur Grundbacke eindrehen und Anschließend ca. 1.5 Umdrehun-
gen zurückdrehen. Dabei darf das Anschlusskabel nicht übermäßig
verwindet, oder gar beschädigt werden. Beim Justieren darauf
achten, dass die Signal-LED am Sensor gut sichtbar ist. Danach den
Näherungsschalter mit der Kontermutter auf der Halteplatte
(Pos. 31) festklemmen.
