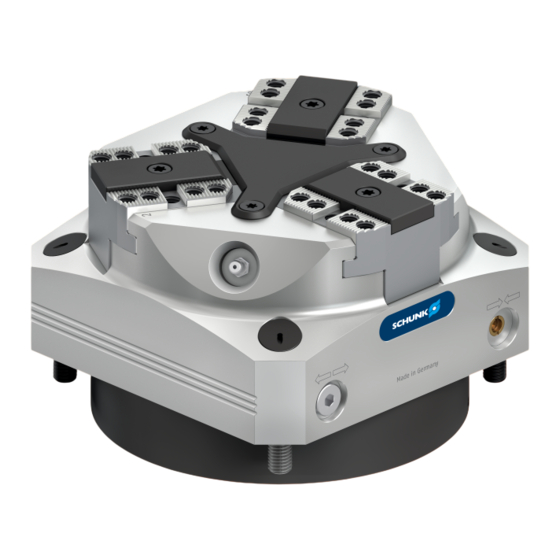

SCHUNK KRF3 Montage- Und Betriebsanleitung
Verwandte Anleitungen für SCHUNK KRF3
Inhaltszusammenfassung für SCHUNK KRF3
- Seite 1 TANDEM Kraftspannblock federgespannt KRF3, KRF3-LH Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1527472 Auflage: 02.00 | 20.07.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
5.2 Anschluss des Kraftspannblocks.............. 21 5.2.1 Versorgungsleitungen..............22 5.2.2 Staudruckabfrage der Backenendlagen (Variante „PM“) ...... 23 5.2.3 Luftübergabe in Aufsatzbacken (Variante „PM“) ........ 24 5.2.4 Pneumatikschaltplan ..............26 6 Fehlerbehebung................... 27 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 4 8.1.1 Dichtsatz Kolbenraum ..............36 8.1.2 Dichtsatz Abfrage / Anschluss ............36 8.2 Beipacks ................... 37 8.3 Stücklisten..................37 9 Zusammenbauzeichnungen ..............39 9.1 KRF3, KRF3-LH ..................39 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 6: Baugrößen
Bestandteil der Gewährleistung. * Ein Zyklus besteht aus einem kompletten Spannvorgang ("Öffnen" und "Schließen"). 1.4 Lieferumfang Kraftspannblock KRF3 oder KRF3-LH (ohne Aufsatzbacken) BEIPACK: (Inhalt siehe Dichtsatz- und Stückliste) } 8.1 [/ 36] 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 7: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 8: Ersatzteile
Sicherstellen, dass das Produkt entsprechend dem Anwendungsfall ausreichend dimensioniert ist. Sicherstellen, dass Wartungs- und Schmierintervalle eingehalten werden, } 7 [/ 29]. Sicherstellen, dass die Umgebung frei von ferromagnetischen Partikeln oder Spänen ist. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 9: Personalqualifikation
Schutzhandschuhe tragen. Bei heißen Oberflächen hitzebeständige Schutzhandschuhe tragen. Beim Umgang mit Gefahrstoffen Schutzhandschuhe und Schutzbrillen tragen. Bei bewegten Bauteilen eng anliegende Schutzkleidung und zusätzlich Haarnetz bei langen Haaren tragen. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 10: Hinweise Zum Sicheren Betrieb
Produkt erst wieder in Betrieb nehmen, wenn die Störung behoben ist. Produkt nach einer Störung prüfen, ob die Funktionen des Produkts noch gegeben und keine erweiterten Gefahren entstanden sind. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 11: Entsorgung
Herunterfallende Lasten können zu schweren Verletzungen bis hin zum Tod führen. Nicht unter oder in den Schwenkbereich von schwebenden Lasten treten. Lasten nur unter Aufsicht bewegen. Schwebende Lasten nicht unbeaufsichtigt lassen. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 12: Schutz Bei Inbetriebnahme Und Betrieb
Zylinderkolben und der Deckel stehen unter gewaltiger Federkraft, welche die Teile herausschleudern kann. Jegliche Arbeiten, die eine Demontage des Deckels oder des Zylinderkolbens erfordern, dürfen ausschließlich durch SCHUNK durchgeführt werden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 13 Quetschgefahr durch Annäherung der Spannbacken an das Werkstück während des Spannvorgangs bei manuellem Be- und Entladen. Automatisierte Beladung vorziehen Während des Spannvorgangs nicht zwischen Werkstück und Spannbacke greifen 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
- Seite 14 Gefahr von Abschürfungen durch raue Bauteile des Produktes und seines Zubehörs, die bei der Montage aus der Hand gleiten können. Bei Arbeiten am Produkt sowie beim Umgang mit dessen Zubehör Schutzausrüstung tragen (Schutzhandschuhe) 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 15: Technische Daten
Die max. Spannkraft wird in geöffneter Stellung erzielt. Die min. Spannkraft liegt kurz vor der geschlossenen Stellung an. Streuung der Spannposition bei 100 aufeinanderfolgenden Spannungen. Spannkraft Backen- stellung Geöffnet Geschlossen Abhängigkeit Spannkraft - Backenhub 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 16 Technische Daten Optional Z-Variante ±0,01 mm zur Spannmitte Spannhülse ±0,04 mm zur Spannmitte Passschraube Spannhülse ±0,02 mm zur Spannmitte Nur bei Variante "PM" 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
- Seite 17 S [mm] Ø T [mm] 97,5 U [mm] 18,7 V [mm] W [mm] X [mm] Y [mm] 10,5 18,5 Z [mm] HF [mm] 19,8 29,8 34,8 39,8 ØDF 97,7 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 18: Anzugsdrehmomente Für Schrauben
Zylinderkolben (Schrauben-Qualität 12.9) Baugröße Bezeichnung Schraubengröße KRF3 Anzugsdrehmoment M (Nm) KRF3-LH Anzugsdrehmoment M (Nm) Anzugsdrehmomente für die Befestigung des Deckels am Körper (Schrauben-Qualität A2-70) Baugröße Schraubengröße Anzugsdrehmoment M (Nm) 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 19: Montage Und Anschluss
Zubehör Schutzausrüstung tragen (Schutzhandschuhe) 5.1 Montage des Kraftspannblocks auf dem Maschinentisch Zylinderstifte Ø M6 (} 8.3 [/ 37]) Passschraube Ø f7 (} 8.3 [/ 37]) Schraube DIN EN ISO 4762 Spannhülse DIN EN ISO 13337 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 20 Maschinentisch befestigt. Die beiden Zylinderstifte (Pos. 34) dienen dabei zur wiederholgenauen Ausrichtung. Nach einer Demontage des Kraftspannblocks vom Maschinentisch (z.B. nach einem Dichtungswechsel) muss dieser nicht erneut ausgerichtet werden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 21: Anschluss Des Kraftspannblocks
Luftübergabe in Aufsatzbacke 3 Bodenseitiger Anschluss für Kühlmittelablauf oder Nutzung für Sperrluft Bodenseitiger Anschluss für Schmierung (halbseitige Versorgung links) Bodenseitiger Anschluss für Schmierung (halbseitige Versorgung rechts) Luftübergabe in Aufsatzbacke 1 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 22: Versorgungsleitungen
*in Beipack und Dichtsatz enthalten Schlauchverschraubung Baugröße Anschluss ØD1 III - IV ØD5 max. [mm] ØD2 empfohlen [mm] Anschluss ØD1 ØD5 max. [mm] ØD2 empfohlen [mm] l max. ØD2 [m] 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 23: Staudruckabfrage Der Backenendlagen (Variante „Pm")
Druckdifferenz zwischen den Hubendlagen min. 1 bar. Schaltschema bei Werkstückaußenspannung: Schaltschema Anschluss Signalausgabe Backenendlage Auf Spannstellung Backenendlage Zu Anschluss Backenendlage Auf Kraftspannblock geöffnet Spannstellung Backenendlage Zu Kraftspannblock geschlossen 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 24: Luftübergabe In Aufsatzbacken (Variante „Pm")
5.2.3 Luftübergabe in Aufsatzbacken (Variante „PM“) Über die bodenseitigen Pneumatikanschlüsse können die Aufsatzbacken mit Druckluft angesteuert werden. Die jeweilige Anschlussbelegung ist im Kapitel „Anschluss des Kraftspannblocks“ zu finden. } 5.2 [/ 21] Arbeitsfläche 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 25 Kontakt des aufgesetzten Werkstücks entweichen kann und eine Differenzdruckmessung über einen Differenzdruckschalter erfolgen kann. Dazu müssen die Übergabemaße ØC, D, E und F beachtet werden. Max. Druck 2 bar. Volumenstrom auf 10 l/min begrenzen 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 26: Pneumatikschaltplan
Staudruckabfrage äußere Backenendlage "geöffnet" (2 bar) Staudruckabfrage innere Backenendlage "geschlossen" (2 bar) Luftdruckübergabe in Aufsatzbacke 2 (2 bar) Luftdruckübergabe in Aufsatzbacke 3 (2 bar) Luftdruckübergabe in Aufsatzbacke 1 (2 bar) 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 27: Fehlerbehebung
Dichtungen sind beschädigt Kraftspannblock zerlegen } 7.4.2 [/ 35]und alle Dichtungen erneuern (siehe Dichtsatzlisten } 8.1 [/ 36]) Schmierung unzureichend An den Schmiernippeln mit LP 410 abschmieren } 7 [/ 29] 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 28 } 7 [/ 29] Druckänderung bedingt durch Spannhub zum Werkstück auf > 0,3 mm/Backe Spannhub zu gering anpassen Dichtungen sind beschädigt Dichtungen im Deckel und in der Adapterplatte erneuern } 8.1 [/ 36] 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 29: Wartung Und Pflege
LP 410 Zentralschmierung microGLEIT LP 410 Alle Dichtungen RENOLIT HLT 2 Gleitflächen Zylinderkolben- RENOLIT HLT 2 Gehäuse (Produktinformationen zu microGLEIT LP 410 können bei SCHUNK angefordert werden). 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 30: Wartungsarbeiten
Fett in die seitlichen Versorgungsleitungen (6/7) pressen. Abschmieren nur in geöffneter Stellung. Nach dem Abschmieren den kompletten Hub mehrmals durchfahren. Zu verwendendes Schmierfett und Schmierintervalle. } 7.3 [/ 30] Baugröße Fettmenge (Hübe pro Schmiernippel) 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 31: Grundreinigung
Bei der Grundreinigung muss der obere Teil des Produktes (Grundbacken mit Anbauteilen, Abdeckleiste und Futterkolben) zerlegt, gereinigt und wieder zusammengebaut werden. Bei der Variante „PM“ muss zusätzlich die pneumatische Backenendlagenkontrolle eingestellt werden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 32 Druckfeder (27), O-Ring (43), Kugel (24) und O-Ring (42) enthalten. Schraube (69) entfernen. Futterkolben (3) und Grundbacken (2) entnehmen. Bei PM-Variante beachten, dass bei der Entnahme der Grundbacken die Abfrageelemente herunterfallen können. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
- Seite 33 Bei Variante mit Spannkrafterhaltung (AS), den Zylinderkolben mit Hilfe einer Montagevorrichtung montieren Montagevorrichtungen Link Montagevorrichtung Variante „PM“: Auf korrekte Ausrichtung der Abfragestücke achten! Vor Montage der Führungsleisten (6) die pneumatische Backenendlagekontrolle neu einstellen. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
- Seite 34 Gewindestift (61) in Bohrung oooo langsam so weit eindrehen, bis der Differenzdrucksensor ein Schaltsignal gibt. Gewindestift (61) in Bohrung ooo handfest anziehen. Gewindestift (63) in beide Bohrungen eindrehen und handfest anziehen. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 35: Dichtheitsprüfung
Ist das Spannsystem undicht, zuerst die Pneumatikverschraubungen (z.B. mit Metaflux Lecksuchspray) überprüfen. Undichte Pneumatikverschraubungen müssen abgedichtet werden. Liegt die Ursache der Undichtheit nicht an den Pneumatikverschraubungen, das Produkt zur Reparatur an Schunk senden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 36: Dichtsätze, Beipacks Und Stücklisten
1515138 * Enthaltene Positionen siehe Hinweis Y im folgenden Kapitel Stücklisten. Dichtungen sind Verschleißteile und werden empfohlen, bei der Wartung auszutauschen. Der Dichtsatz kann nur komplett bestellt werden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... -
Seite 37: Beipacks
160 / 200 / 250 Schalldämpfer Verschlussschraube Stahlkugel Druckfeder Druckfeder Druckfedersatz Zylinderstift Schalldämpfer Quad-Ring Kombidichtring O-Ring O-Ring O-Ring O-Ring Flachdichtung 100 / X Flachdichtung 160 / 200 / 250 / X 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 38 200 bei Baugröße 200 Y im Dichtsatz Abfrage enthalten 250 bei Baugröße 250 Z im Beipack enthalten * Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden ausgetauscht werden. 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472...
-
Seite 39: Zusammenbauzeichnungen
Zusammenbauzeichnungen 9 Zusammenbauzeichnungen 9.1 KRF3, KRF3-LH bei Variante „PM“ Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften (Z-Variante) 02.00 | KRF3, KRF3-LH | TANDEM Kraftspannblock federgespannt | de | 1527472... - Seite 43 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 Fax +49-7572-7614-1099 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
-
Seite 44: Herstellerbescheinigung
TANDEM Typenbezeichnung: KSF, KRF Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: −...
