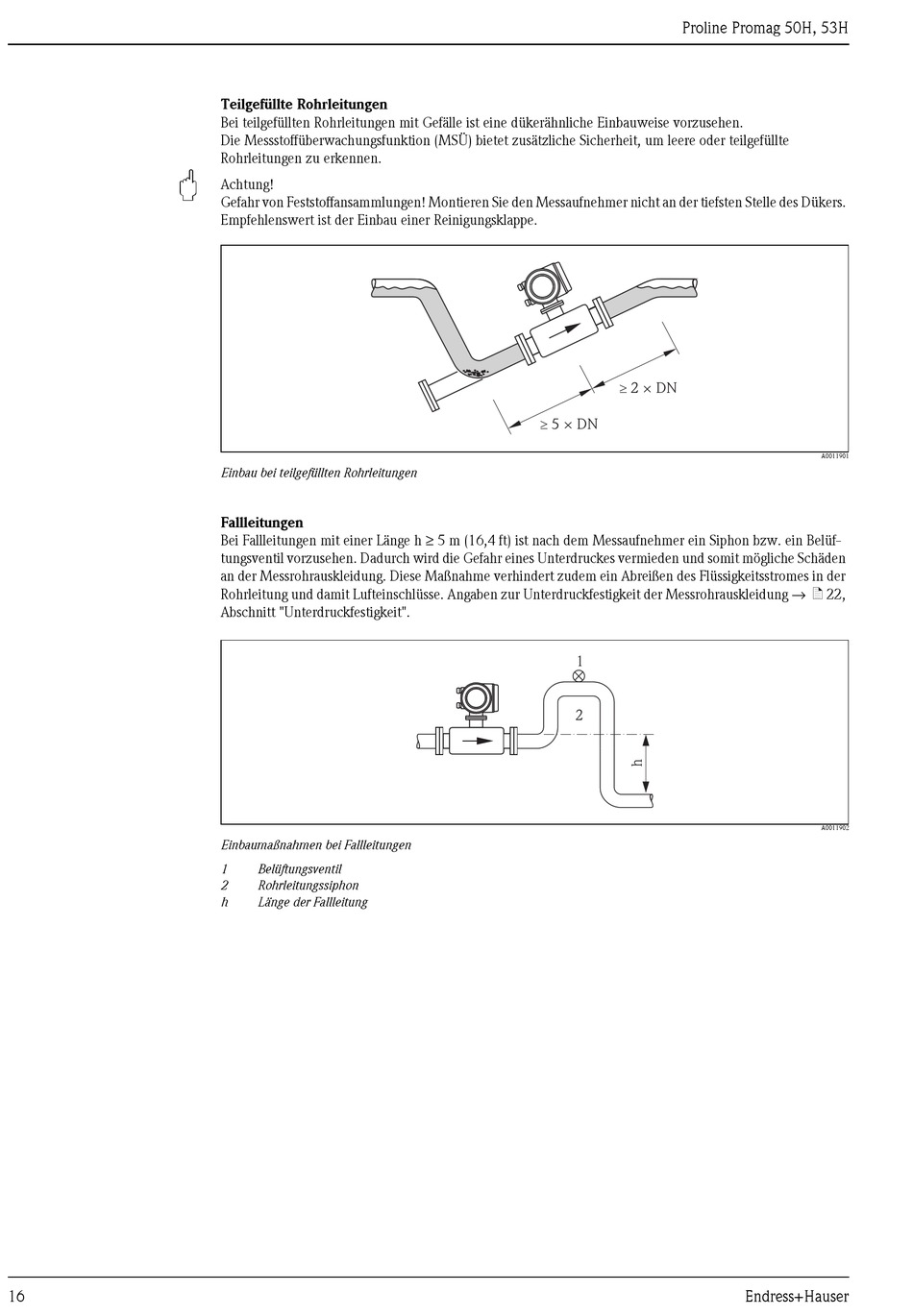

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
Empfehlenswert ist der Einbau einer Reinigungsklappe.
Einbau bei teilgefüllten Rohrleitungen
Fallleitungen
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft) ist nach dem Messaufnehmer ein Siphon bzw. ein Belüf-
tungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit mögliche Schäden
an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der
Rohrleitung und damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → ä 22,
Abschnitt "Unterdruckfestigkeit".
Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Proline Promag 50H, 53H
³
2 × DN
³
5 × DN
1
2
A0011901
A0011902
