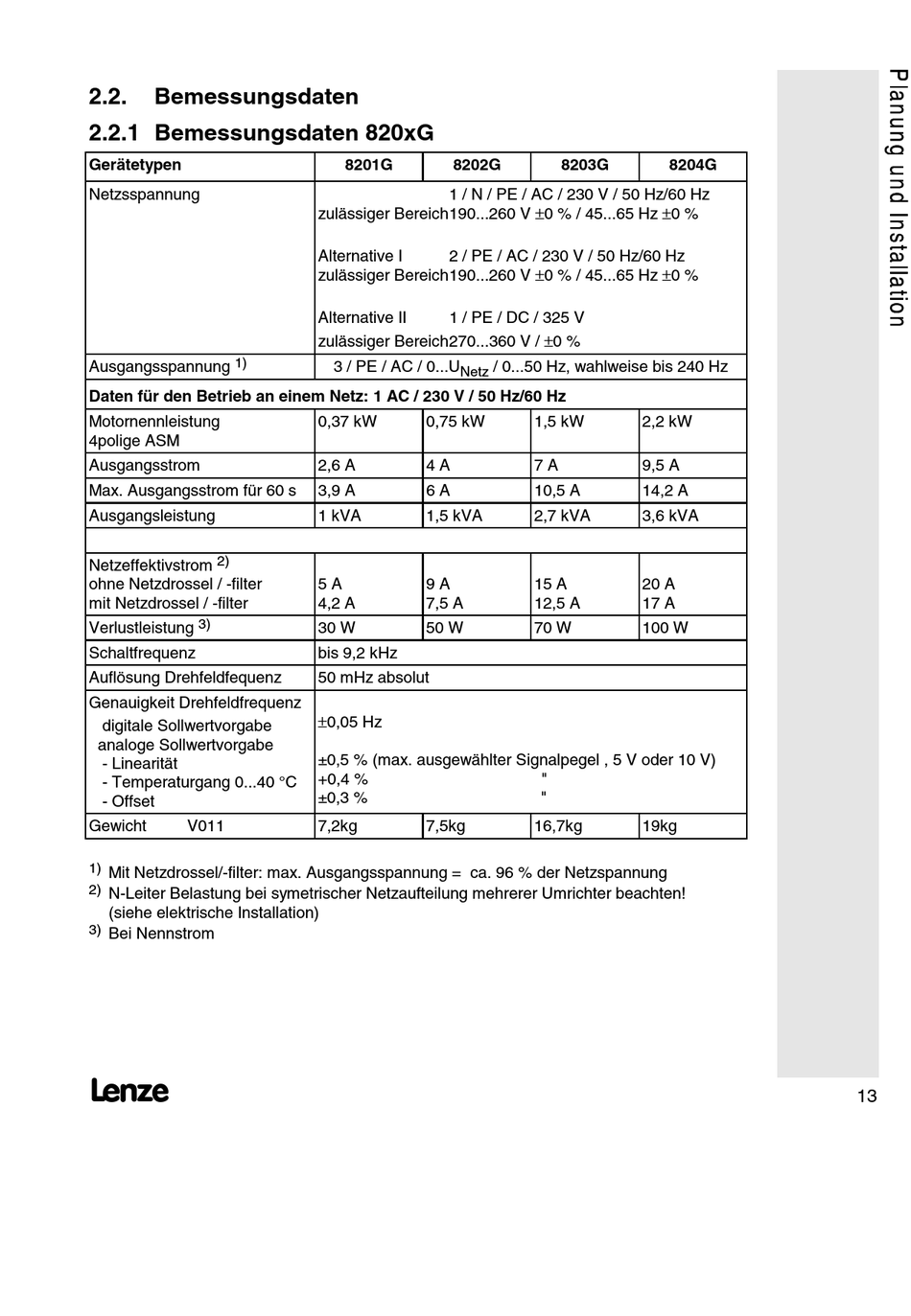

Bemessungsdaten; Bemessungsdaten 820Xg - Lenze 8200 serie Betriebsanleitung

2.2.

Bemessungsdaten

2.2.1 Bemessungsdaten 820xG

Gerätetypen
Netzsspannung
1)
Ausgangsspannung
Daten für den Betrieb an einem Netz: 1 AC / 230 V / 50 Hz/60 Hz
Motornennleistung
4polige ASM
Ausgangsstrom
Max. Ausgangsstrom für 60 s
Ausgangsleistung
2)
Netzeffektivstrom
ohne Netzdrossel / -filter
mit Netzdrossel / -filter
3)
Verlustleistung
Schaltfrequenz
Auflösung Drehfeldfequenz
Genauigkeit Drehfeldfrequenz
digitale Sollwertvorgabe
analoge Sollwertvorgabe
- Linearität
- Temperaturgang 0...40 °C
- Offset
Gewicht V011
1)
Mit Netzdrossel/-filter: max. Ausgangsspannung = ca. 96 % der Netzspannung
2)
N-Leiter Belastung bei symetrischer Netzaufteilung mehrerer Umrichter beachten!
(siehe elektrische Installation)
3)
Bei Nennstrom
L
8201G 8202G
1 / N / PE / AC / 230 V / 50 Hz/60 Hz
zulässiger Bereich190...260 V ±0 % / 45...65 Hz ±0 %
Alternative I 2 / PE / AC / 230 V / 50 Hz/60 Hz
zulässiger Bereich190...260 V ±0 % / 45...65 Hz ±0 %
Alternative II 1 / PE / DC / 325 V
zulässiger Bereich270...360 V / ±0 %
3 / PE / AC / 0...U
Netz
0,37 kW 0,75 kW
2,6 A 4 A
3,9 A 6 A
1 kVA 1,5 kVA
5 A 9 A
4,2 A 7,5 A
30 W 50 W
bis 9,2 kHz
50 mHz absolut
±0,05 Hz
±0,5 % (max. ausgewählter Signalpegel , 5 V oder 10 V)
+0,4 %
±0,3 %
7,2kg 7,5kg
8203G
/ 0...50 Hz, wahlweise bis 240 Hz
1,5 kW 2,2 kW
7 A 9,5 A
10,5 A 14,2 A
2,7 kVA 3,6 kVA
15 A 20 A
12,5 A 17 A
70 W 100 W
"
"
16,7kg 19kg
8204G
13
