Bauanleitung

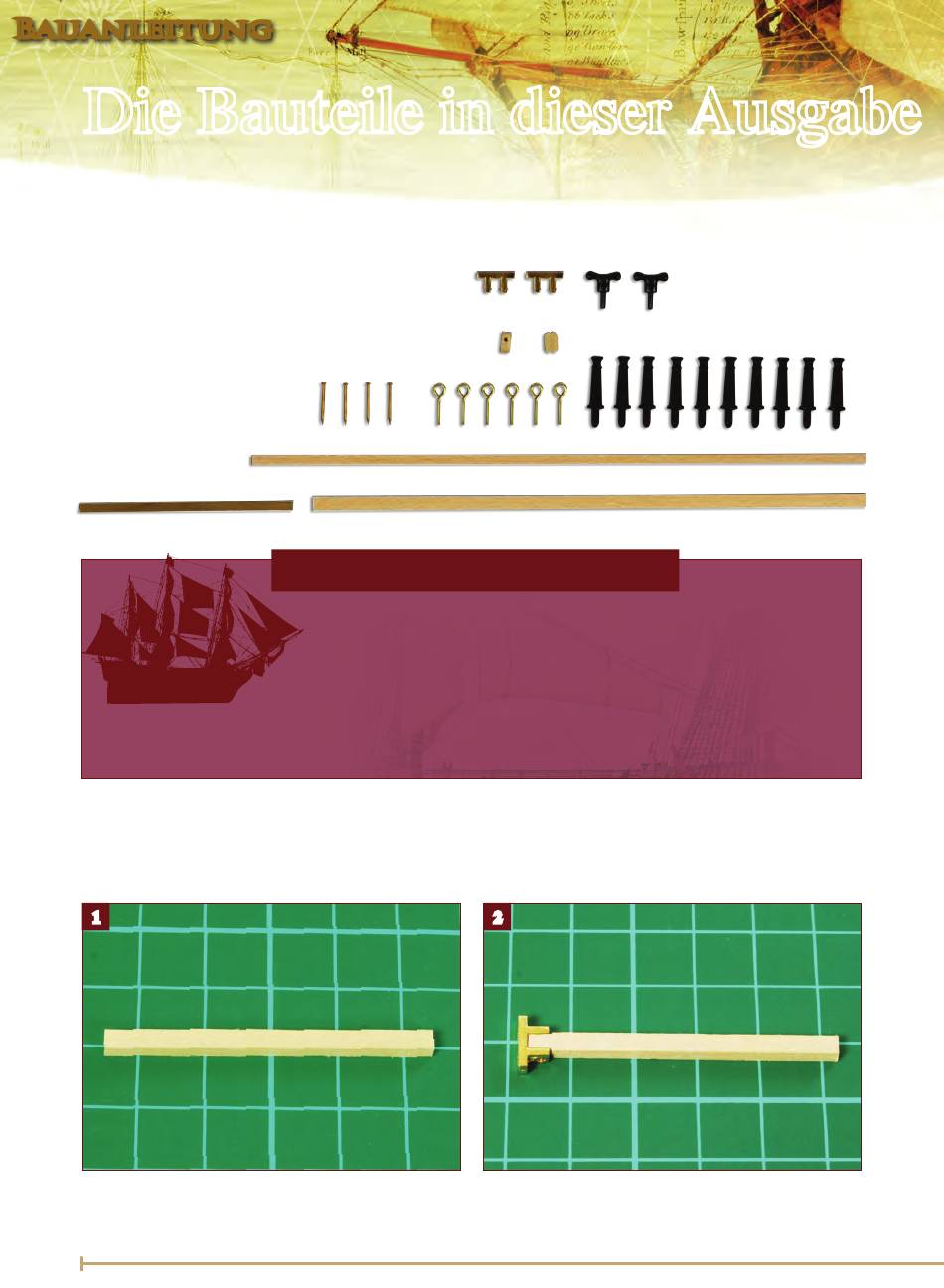

Die Bauteile in dieser Ausgabe
Sie erhalten die Bauteile ftir die Quarterdeck-Davits der
Victory sowie weitere Kanonenrohrattrappen.
Beschlagteile
10 Kanonenrohrattrappen für 12-Pfünder 2
Einzelblöcke, 4 mm
1 Messingstreifen 0,3 x 2 mm, 50 mm lang 6
Ringbolzen, 7 mm
4 Nagel
2 Messingklampen
2 schwarze Klampen
Holzleisten
1 Holzleiste 2 x 2 mm, 150 mm lang
1 Holzleiste 3 x 3 mm, 130 mm lang
Anhand der folgenden Montageschritte fertigen Sie vier identische Davits. Dazu benötigen Sie mit
1
1.
Schneiden Sie aus 3 x 3-mm-Leisten vier 48 mm lange
Davits zu.
So werden die Teile verbaut
Mit den Bauteilen dieser und früherer
Ausgaben fertigen und takeln Sie die
beiden Davitpaare des Quarterdecks.
Wahlweise montieren Sie die Davits in
ihrer aufrechten - seefesten - oder zum
Abfieren van Booten abgesenkten
Position (siehe Seite 11 ). Bevorzugen
Sie seefest verzurrte Davits, montieren
Fertigung der Quarterdeck-Davits
dieser und der Ausgabe 104 gelief erte Bauteile.
Sie nicht die zum Ab- und Auffieren der
Boote benötigten Klampen und Takel.
Die Bauanleitung veranschaulicht
sowohl die seefeste als auch die
abgefierte Position der Davits und gibt
Ihnen Hinweise zur Farbgestaltung für
den Fall, dass Sie die bemalte
Modellversion der Victory bauen.
2
2.
An jeweils einem Ende rechts und links den Davit auf einer
Lange van 3,5 mm dunner feilen, sodass die Scharniere passen.
525
