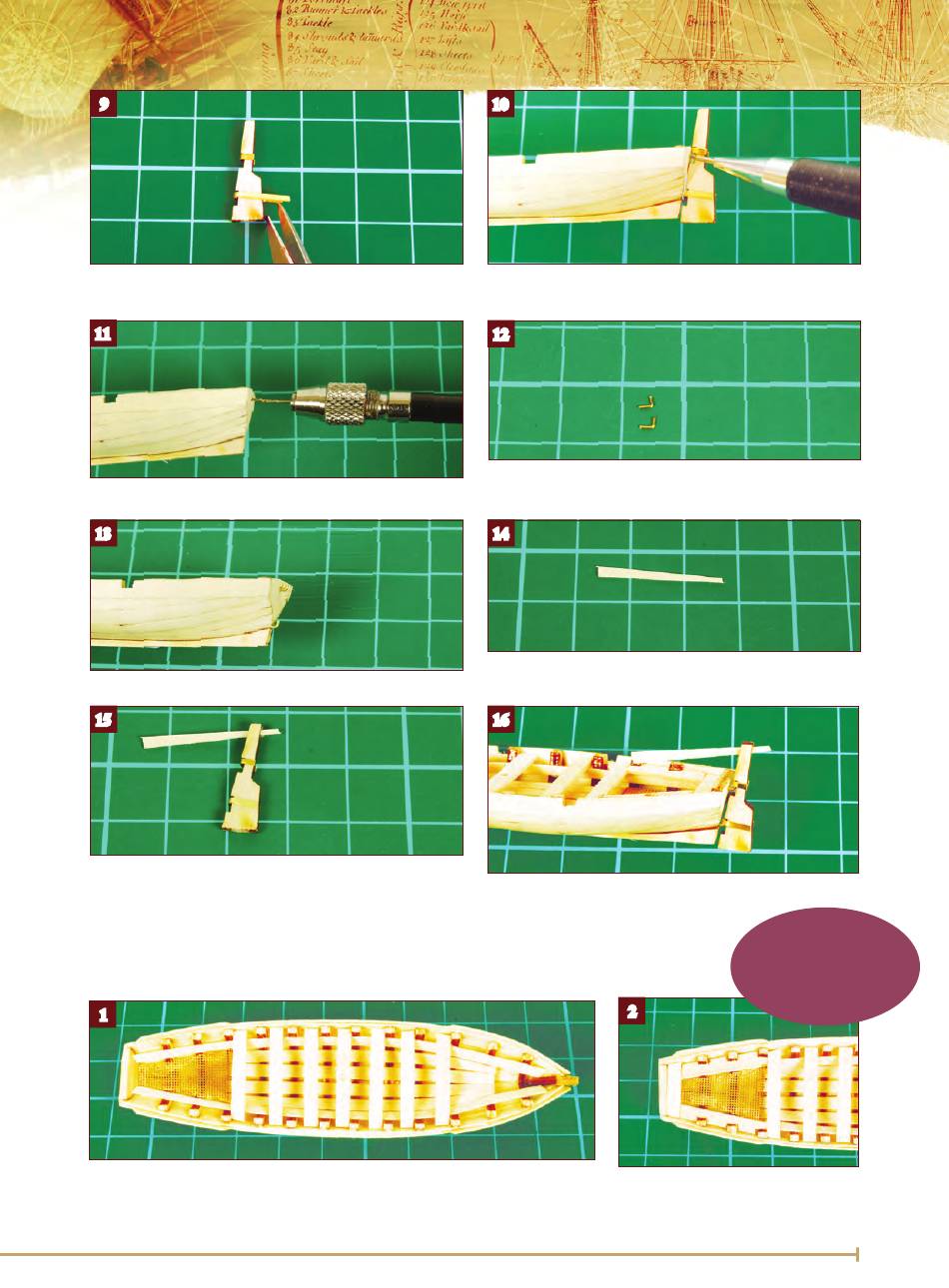

ModelSpace HMS VICTORY 12 Bauanleitung Seite 54

9
9.
Trennen Sie überstehende Teile der Messingstreifen an der
Achterkante des Ruderblatts ab.
11
11. Bohren Sie ein 0,5­mm­Loch in jede Markierung.
13
13.
Die langen Enden der L­förmigen Stücke in die Löcher leimen.
15
15.
Behutsam ein 1­mm­Loch in das Ruderblatt bohren und
die Ruderpinne dort einleimen.
Montieren Sie – wie beim Kutter – Duchten und das Ruderblatt. Das Material
1
1.
Aus 1 x 3­mm­Leisten sieben Duchten fertigen. Achten Sie darauf, wo die Duchten
welche Spanten berühren. Bohren Sie jeweils ein 1,5­mm­Loch in die 1. und 4. Ducht.
Detaillierung der Pinasse
entnehmen Sie Ihrer Ausgabe 113.
10
10.
Das Ruderblatt an den Heckspiegel halten und darauf die
Unterkanten der Messingstreifen markieren.
12
12. Aus dem Messingdraht zwei L­förmige Stücke biegen. Die
langen Enden sollen je 2 mm messen.
14
14.
Aus einer 1 x 3­mm­Leiste eine 25 mm lange Ruderpinne
fertigen. Vom 2 mm breiten Ende verjüngt sie sich auf 1 mm.
16
16. Das Ruderblatt, wie gezeigt, am Heckspiegel einhängen.
2
2.
Statten Sie die Pinasse achtern
ebenfalls mit seitlichen Sitzbänken aus.
548
KURZTIPP
Bei der bemalten Version
die Duchten zunächst mit
Farbe versehen, dann
einleimen.
