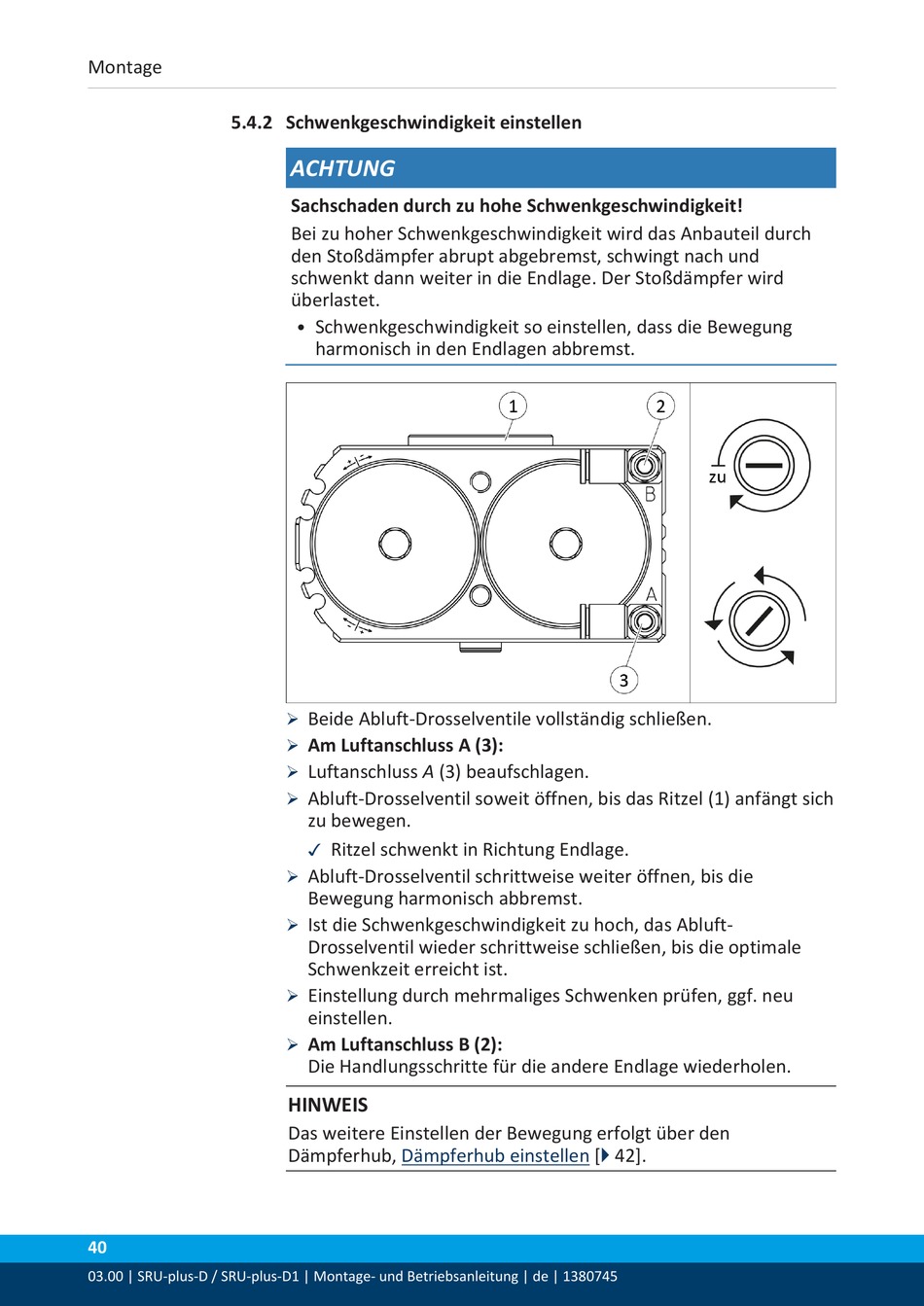

5.4.2 Schwenkgeschwindigkeit einstellen

40
03.00 | SRU-plus-D / SRU-plus-D1 | Montage- und Betriebsanleitung | de | 1380745
ACHTUNG
Sachschaden durch zu hohe Schwenkgeschwindigkeit!
Bei zu hoher Schwenkgeschwindigkeit wird das Anbauteil durch
den Stoßdämpfer abrupt abgebremst, schwingt nach und
schwenkt dann weiter in die Endlage. Der Stoßdämpfer wird
überlastet.
Schwenkgeschwindigkeit so einstellen, dass die Bewegung
•
harmonisch in den Endlagen abbremst.
Beide Abluft-Drosselventile vollständig schließen.
Ø
Am Luftanschluss A (3):
Ø
Luftanschluss A (3) beaufschlagen.
Ø
Abluft-Drosselventil soweit öffnen, bis das Ritzel (1) anfängt sich
Ø
zu bewegen.
Ritzel schwenkt in Richtung Endlage.
✓
Abluft-Drosselventil schrittweise weiter öffnen, bis die
Ø
Bewegung harmonisch abbremst.
Ist die Schwenkgeschwindigkeit zu hoch, das Abluft-
Ø
Drosselventil wieder schrittweise schließen, bis die optimale
Schwenkzeit erreicht ist.
Einstellung durch mehrmaliges Schwenken prüfen, ggf. neu
Ø
einstellen.
Am Luftanschluss B (2):
Ø
Die Handlungsschritte für die andere Endlage wiederholen.
HINWEIS
Das weitere Einstellen der Bewegung erfolgt über den
Dämpferhub, Dämpferhub einstellen [ 42].
}
