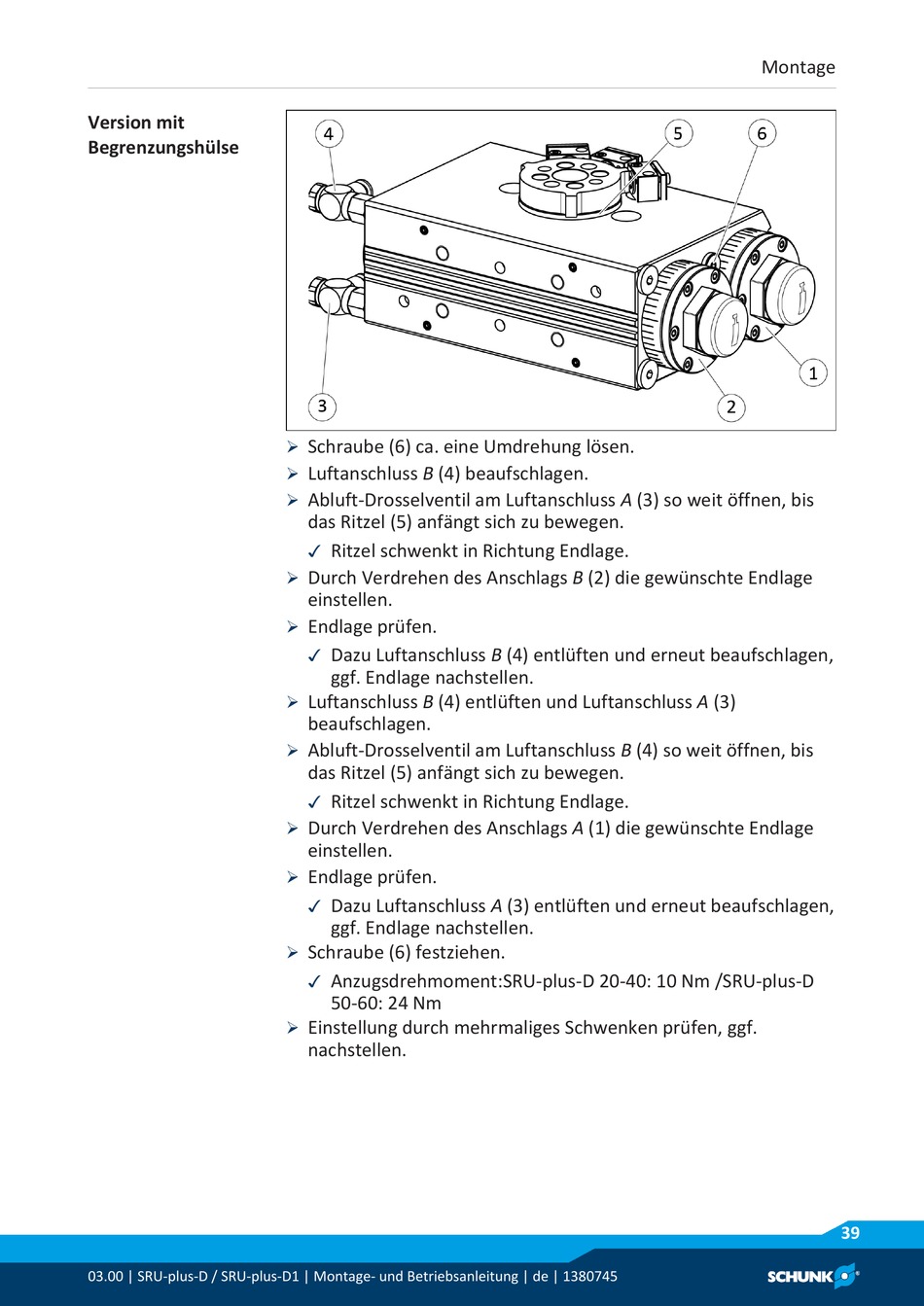

Version mit
Begrenzungshülse
03.00 | SRU-plus-D / SRU-plus-D1 | Montage- und Betriebsanleitung | de | 1380745
Schraube (6) ca. eine Umdrehung lösen.
Ø
Luftanschluss B (4) beaufschlagen.
Ø
Abluft-Drosselventil am Luftanschluss A (3) so weit öffnen, bis
Ø
das Ritzel (5) anfängt sich zu bewegen.
Ritzel schwenkt in Richtung Endlage.
✓
Durch Verdrehen des Anschlags B (2) die gewünschte Endlage
Ø
einstellen.
Endlage prüfen.
Ø
Dazu Luftanschluss B (4) entlüften und erneut beaufschlagen,
✓
ggf. Endlage nachstellen.
Luftanschluss B (4) entlüften und Luftanschluss A (3)
Ø
beaufschlagen.
Abluft-Drosselventil am Luftanschluss B (4) so weit öffnen, bis
Ø
das Ritzel (5) anfängt sich zu bewegen.
Ritzel schwenkt in Richtung Endlage.
✓
Durch Verdrehen des Anschlags A (1) die gewünschte Endlage
Ø
einstellen.
Endlage prüfen.
Ø
Dazu Luftanschluss A (3) entlüften und erneut beaufschlagen,
✓
ggf. Endlage nachstellen.
Schraube (6) festziehen.
Ø
Anzugsdrehmoment:SRU-plus-D 20-40: 10 Nm /SRU-plus-D
✓
50-60: 24 Nm
Einstellung durch mehrmaliges Schwenken prüfen, ggf.
Ø
nachstellen.
