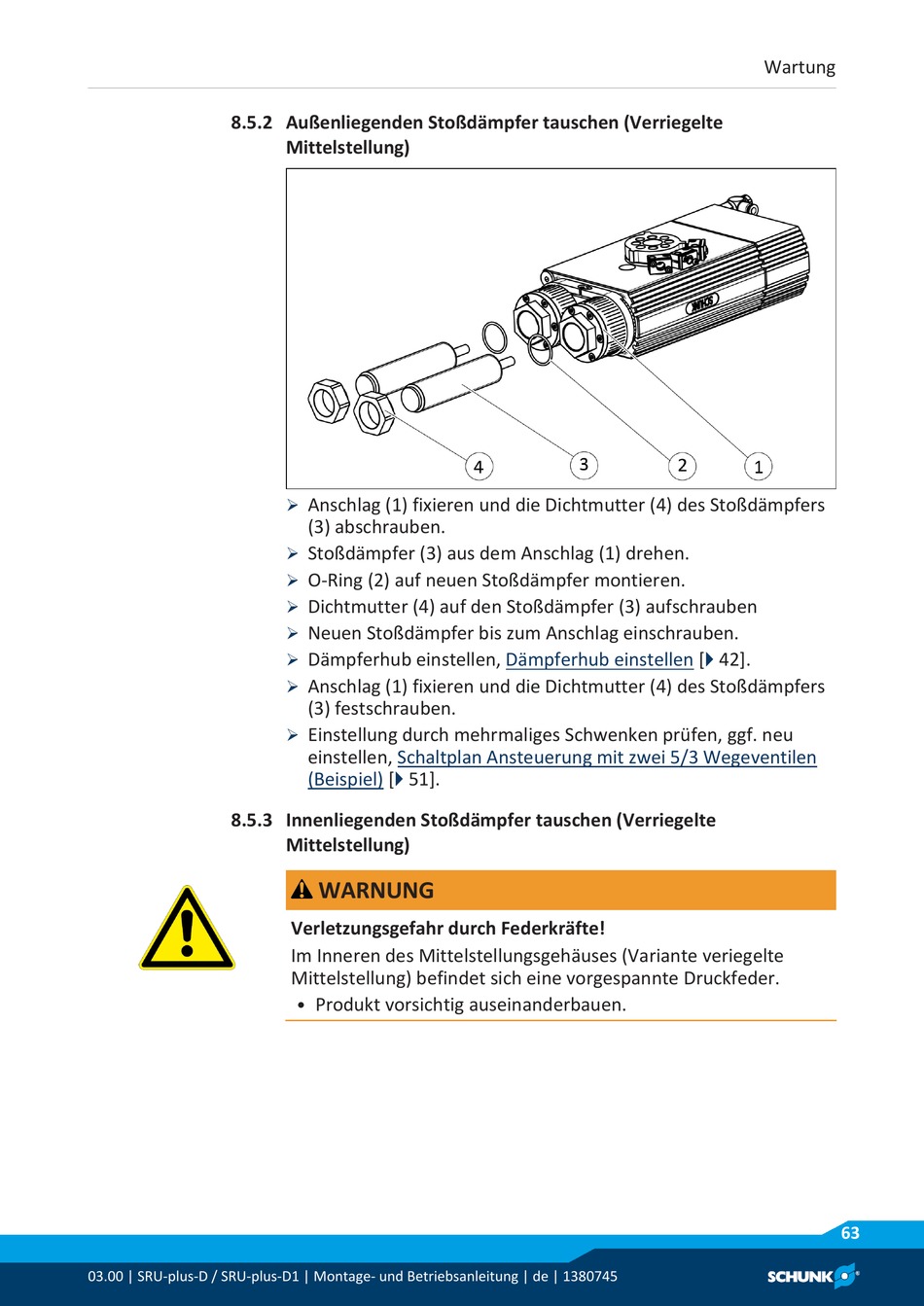

8.5.2 Außenliegenden Stoßdämpfer tauschen (Verriegelte
8.5.3 Innenliegenden Stoßdämpfer tauschen (Verriegelte
03.00 | SRU-plus-D / SRU-plus-D1 | Montage- und Betriebsanleitung | de | 1380745
Mittelstellung)
Anschlag (1) fixieren und die Dichtmutter (4) des Stoßdämpfers
Ø
(3) abschrauben.
Stoßdämpfer (3) aus dem Anschlag (1) drehen.
Ø
O-Ring (2) auf neuen Stoßdämpfer montieren.
Ø
Dichtmutter (4) auf den Stoßdämpfer (3) aufschrauben
Ø
Neuen Stoßdämpfer bis zum Anschlag einschrauben.
Ø
Dämpferhub einstellen,
Ø
Anschlag (1) fixieren und die Dichtmutter (4) des Stoßdämpfers
Ø
(3) festschrauben.
Einstellung durch mehrmaliges Schwenken prüfen, ggf. neu
Ø
einstellen,
Schaltplan Ansteuerung mit zwei 5/3 Wegeventilen
(Beispiel)
[
51].
}
Mittelstellung)
WARNUNG
Verletzungsgefahr durch Federkräfte!
Im Inneren des Mittelstellungsgehäuses (Variante veriegelte
Mittelstellung) befindet sich eine vorgespannte Druckfeder.
Produkt vorsichtig auseinanderbauen.
•
Dämpferhub einstellen
Wartung
[
42].
}
