i 2 - B U S

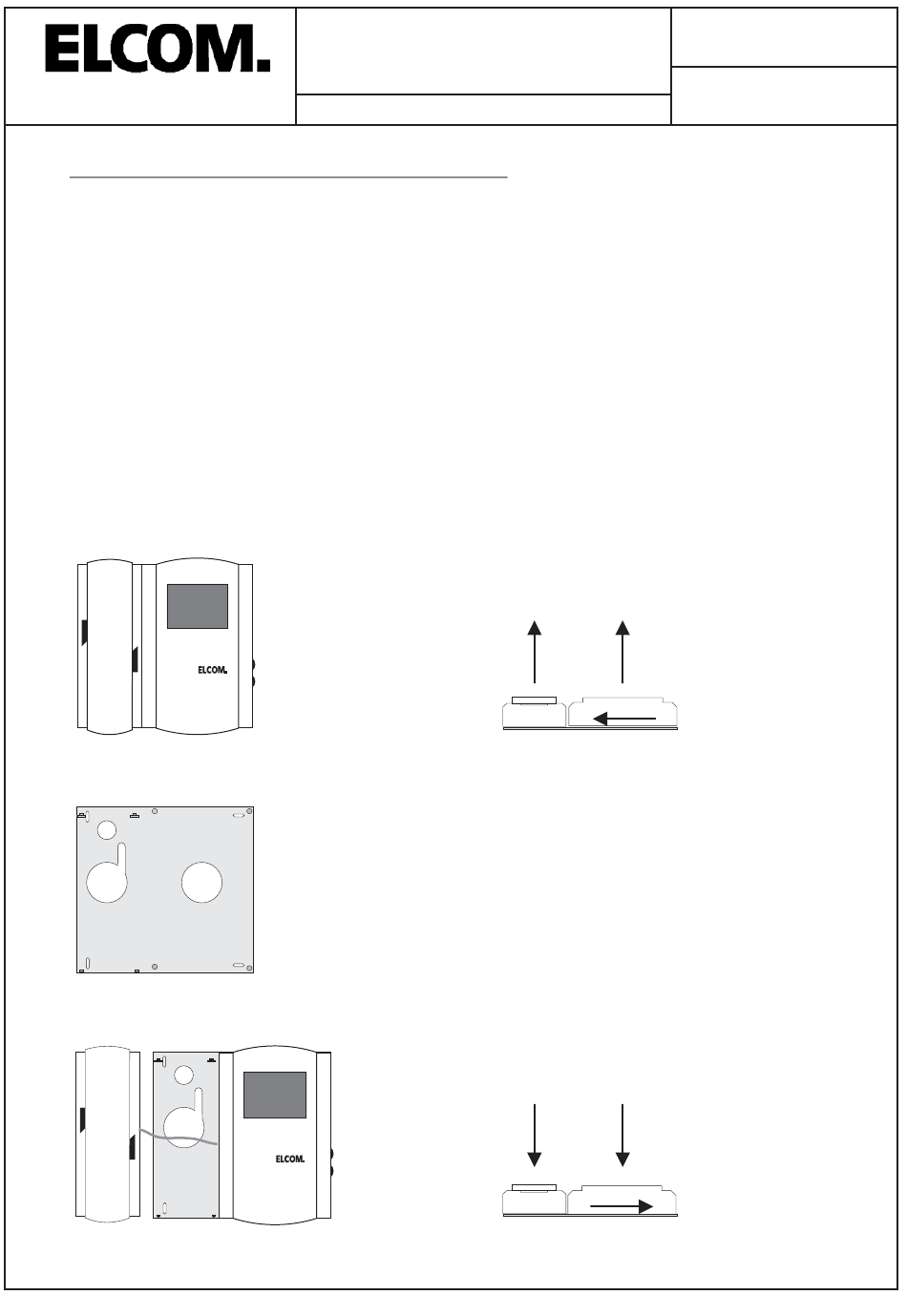

Hinweis zur Montage der Videohausstation
Die ELCOM Videohausstation besteht aus folgenden Einheiten:
Telefoneinheit, Monitoreinheit und Trägerplatte.
1.
Telefoneinheit an der linken unteren Ecke von der Trägerplatte abziehen.
2. -3. Monitoreinheit nach links schieben und abheben.
4.
Trägerplatte an der Wand montieren.
5.-7. Nach der Montage der Trägerplatte wird die Videohausstation in
umgekehrter Reihenfolge wieder zusammengebaut.
Oben
Videohausstation
Montage
Zeichnungsnummer:
Oben
Telefon- und Monitoreinheit
von der Trägerplatte lösen.
1.
3.
2.
4. Trägerplatte montieren.
Telefon- und Monitoreinheit wieder
auf der Trägerplatte befestigen.
7.
5.
6.
AN VMO_MECH
Anleitung
