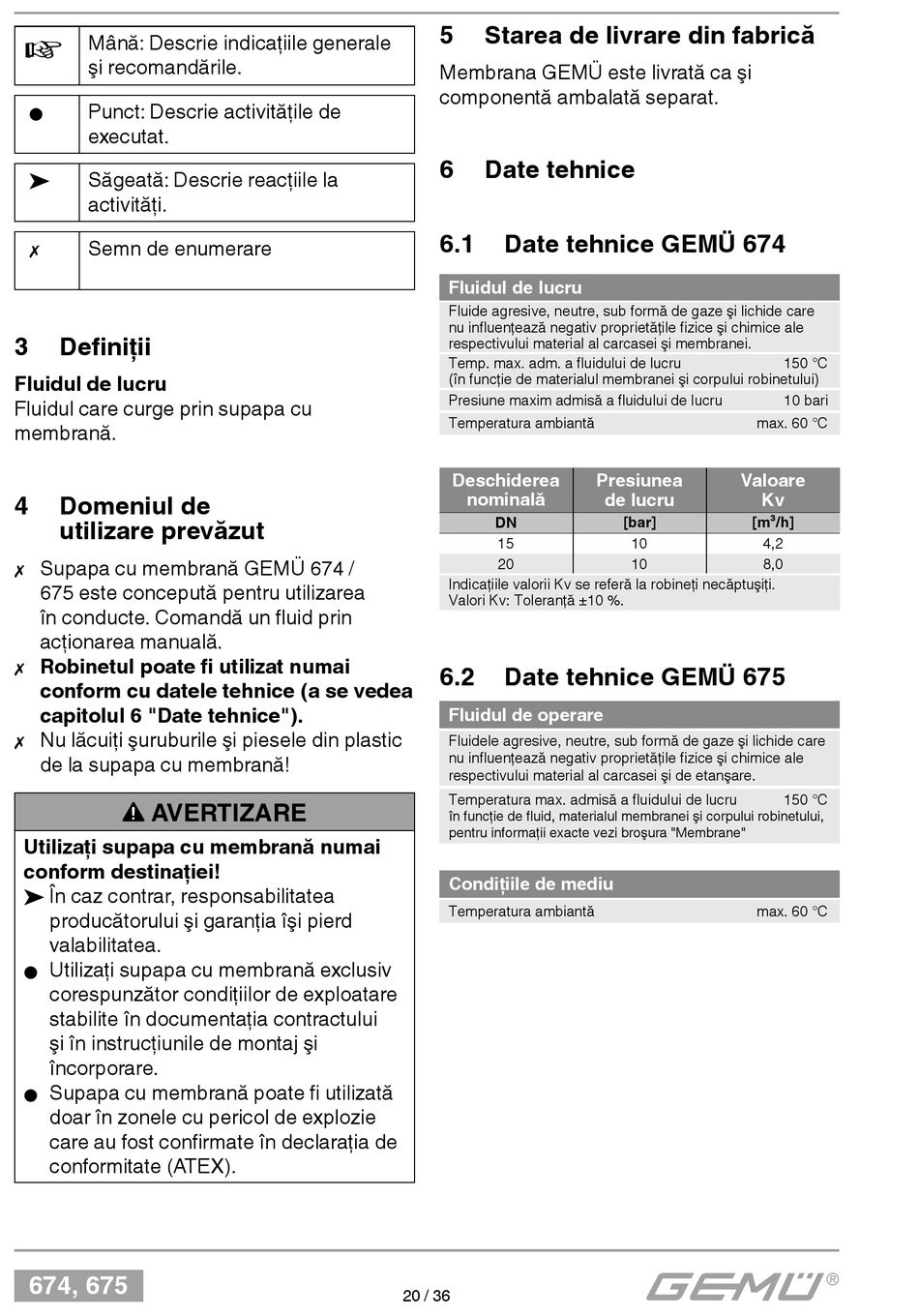

Defi Niţii; Domeniul De Utilizare Prevăzut; Starea De Livrare Din Fabrică; Date Tehnice - Gemü 674 Original Einbau- Und Montageanleitung

Mână: Descrie indicaţiile generale
+
şi recomandările.
Punct: Descrie activităţile de
G
executat.
Săgeată: Descrie reacţiile la
®
activităţi.
Semn de enumerare

3 Defi niţii
Fluidul de lucru
Fluidul care curge prin supapa cu
membrană.
4 Domeniul de
utilizare prevăzut
Supapa cu membrană GEMÜ 674 /

675 este concepută pentru utilizarea
în conducte. Comandă un fluid prin
acţionarea manuală.
Robinetul poate fi utilizat numai

conform cu datele tehnice (a se vedea
capitolul 6 "Date tehnice").
Nu lăcuiţi şuruburile şi piesele din plastic

de la supapa cu membrană!
AVERTIZARE
Utilizaţi supapa cu membrană numai
conform destinaţiei!
® În caz contrar, responsabilitatea
producătorului şi garanţia îşi pierd
valabilitatea.
Utilizaţi supapa cu membrană exclusiv
G
corespunzător condiţiilor de exploatare
stabilite în documentaţia contractului
şi în instrucţiunile de montaj şi
încorporare.
Supapa cu membrană poate fi utilizată
G
doar în zonele cu pericol de explozie
care au fost confirmate în declaraţia de
conformitate (ATEX).
674, 675
5 Starea de livrare din fabrică
Membrana GEMÜ este livrată ca şi
componentă ambalată separat.
6

Date tehnice

6.1 Date tehnice GEMÜ 674
Fluidul de lucru
Fluide agresive, neutre, sub formă de gaze şi lichide care
nu influenţează negativ proprietăţile fizice şi chimice ale
respectivului material al carcasei şi membranei.
Temp. max. adm. a fluidului de lucru
(în funcţie de materialul membranei şi corpului robinetului)
Presiune maxim admisă a fluidului de lucru
Temperatura ambiantă
Deschiderea
nominală
DN
15
20
Indicaţiile valorii Kv se referă la robineţi necăptuşiţi.
Valori Kv: Toleranţă ±10 %.
6.2 Date tehnice GEMÜ 675
Fluidul de operare
Fluidele agresive, neutre, sub formă de gaze şi lichide care
nu influenţează negativ proprietăţile fizice şi chimice ale
respectivului material al carcasei şi de etanşare.
Temperatura max. admisă a fluidului de lucru
în funcţie de fluid, materialul membranei şi corpului robinetului,
pentru informaţii exacte vezi broşura "Membrane"
Condiţiile de mediu
Temperatura ambiantă
20 / 36
max. 60 °C
Presiunea Valoare
de lucru Kv
[bar] [m³/h]
10 4,2
10 8,0
max. 60 °C
150 °C
10 bari
150 °C
