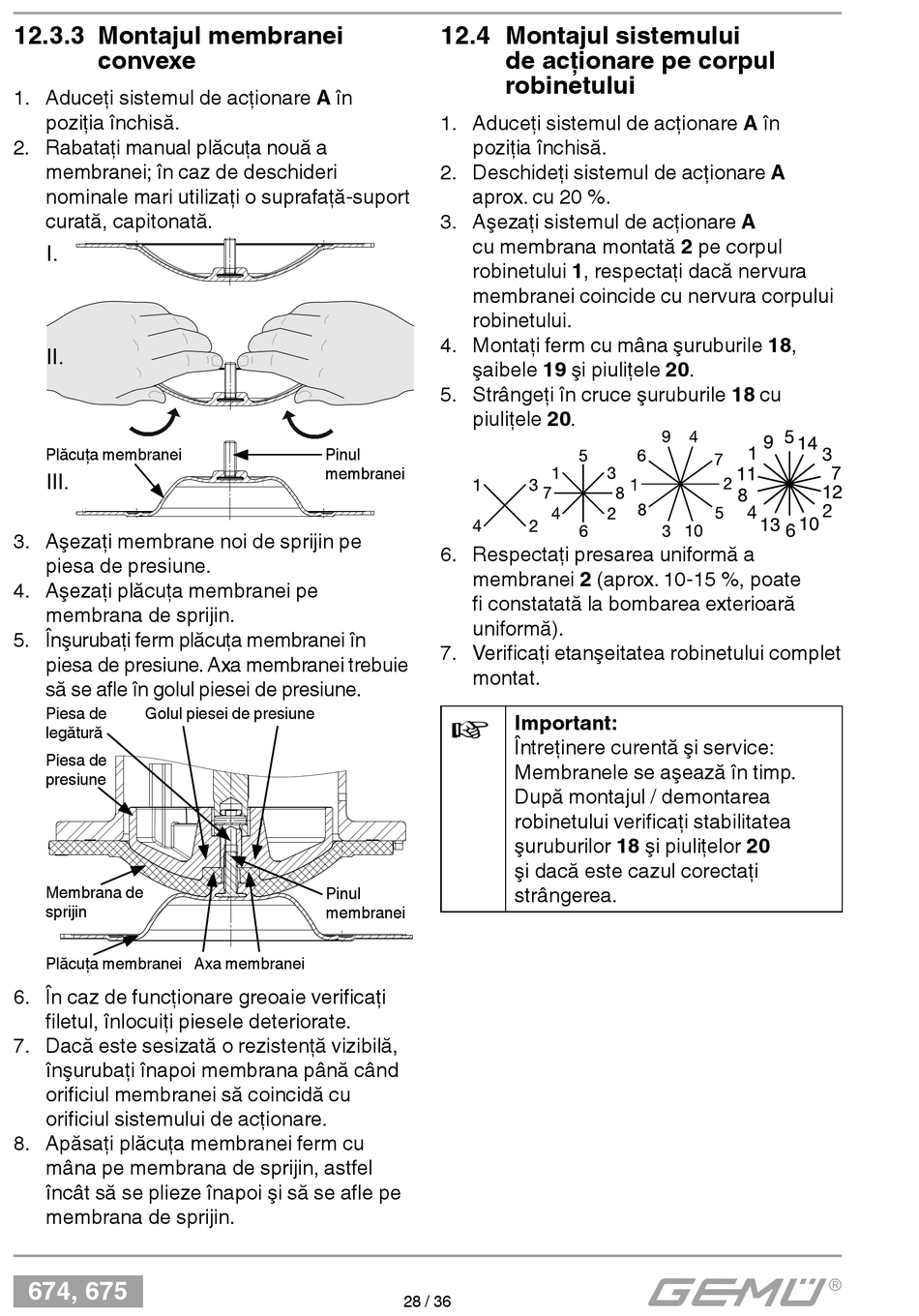

12.3.3 Montajul membranei
convexe
1. Aduceţi sistemul de acţionare A în
poziţia închisă.
2. Rabataţi manual plăcuţa nouă a
membranei; în caz de deschideri
nominale mari utilizaţi o suprafaţă-suport
curată, capitonată.
I.
II.
Plăcuţa membranei
III.
3. Aşezaţi membrane noi de sprijin pe
piesa de presiune.
4. Aşezaţi plăcuţa membranei pe
membrana de sprijin.
5. Înşurubaţi ferm plăcuţa membranei în
piesa de presiune. Axa membranei trebuie
să se afle în golul piesei de presiune.
Piesa de Golul piesei de presiune
legătură
Piesa de
presiune
Membrana de
sprijin
Plăcuţa membranei
6. În caz de funcţionare greoaie verificaţi
filetul, înlocuiţi piesele deteriorate.
7. Dacă este sesizată o rezistenţă vizibilă,
înşurubaţi înapoi membrana până când
orificiul membranei să coincidă cu
orificiul sistemului de acţionare.
8. Apăsaţi plăcuţa membranei ferm cu
mâna pe membrana de sprijin, astfel
încât să se plieze înapoi şi să se afle pe
membrana de sprijin.
674, 675
Pinul
membranei
Pinul
membranei
Axa membranei
12.4 Montajul sistemului
de acţionare pe corpul
robinetului
1. Aduceţi sistemul de acţionare A în
poziţia închisă.
2. Deschideţi sistemul de acţionare A
aprox. cu 20 %.
3. Aşezaţi sistemul de acţionare A
cu membrana montată 2 pe corpul
robinetului 1, respectaţi dacă nervura
membranei coincide cu nervura corpului
robinetului.
4. Montaţi ferm cu mâna şuruburile 18,
şaibele 19 şi piuliţele 20.
5. Strângeţi în cruce şuruburile 18 cu
piuliţele 20.
6. Respectaţi presarea uniformă a
membranei 2 (aprox. 10-15 %, poate
fi constatată la bombarea exterioară
uniformă).
7. Verificaţi etanşeitatea robinetului complet
montat.
Important:
+
Întreţinere curentă şi service:
Membranele se aşează în timp.
După montajul / demontarea
robinetului verifi caţi stabilitatea
şuruburilor 18 şi piuliţelor 20
şi dacă este cazul corectaţi
strângerea.
