Vorgehensweise; Die Referenzwert-Einstellung; A) Referenzwert-Einstellung Mit Dem Einstellring - Mitutoyo Absolute Bedienungsanleitung

MIN-Wert: 30,003 mm (blinkt)
untere Toleranzgrenze: 30,000 mm
Toleranzbewertung: ok

4.2 Vorgehensweise

Die Vorgehensweise bei der Bedienung wird in diesem Abschnitt anhand des oben abgebildeten
Ablaufdiagramms in der Reihenfolge Referenzwert-Einstellmodus - Toleranz-Einstellmodus -
Messmodus erläutert.
HINWEIS
Für die Tastenbedienung gibt es zwei Möglichkeiten:
Taste kurz drücken
(kürzer als 2 Sekunden)

4.2.1 Die Referenzwert-Einstellung

・ Dieses Messgerät führt Vergleichsmessungen aus. Stellen Sie also vor der Messung unbedingt
einen Referenzwert ein. Die Vorgehensweise wird nachfolgend beschrieben. Nach dem
Anbringen/Abnehmen von Verlängerung oder Amboss sowie nach dem Auswechseln von
Unterlegscheiben, muss der Referenzwert neu eingestellt werden. Siehe 4.2.2 Methode zur
Referenzwert-Einstellung.

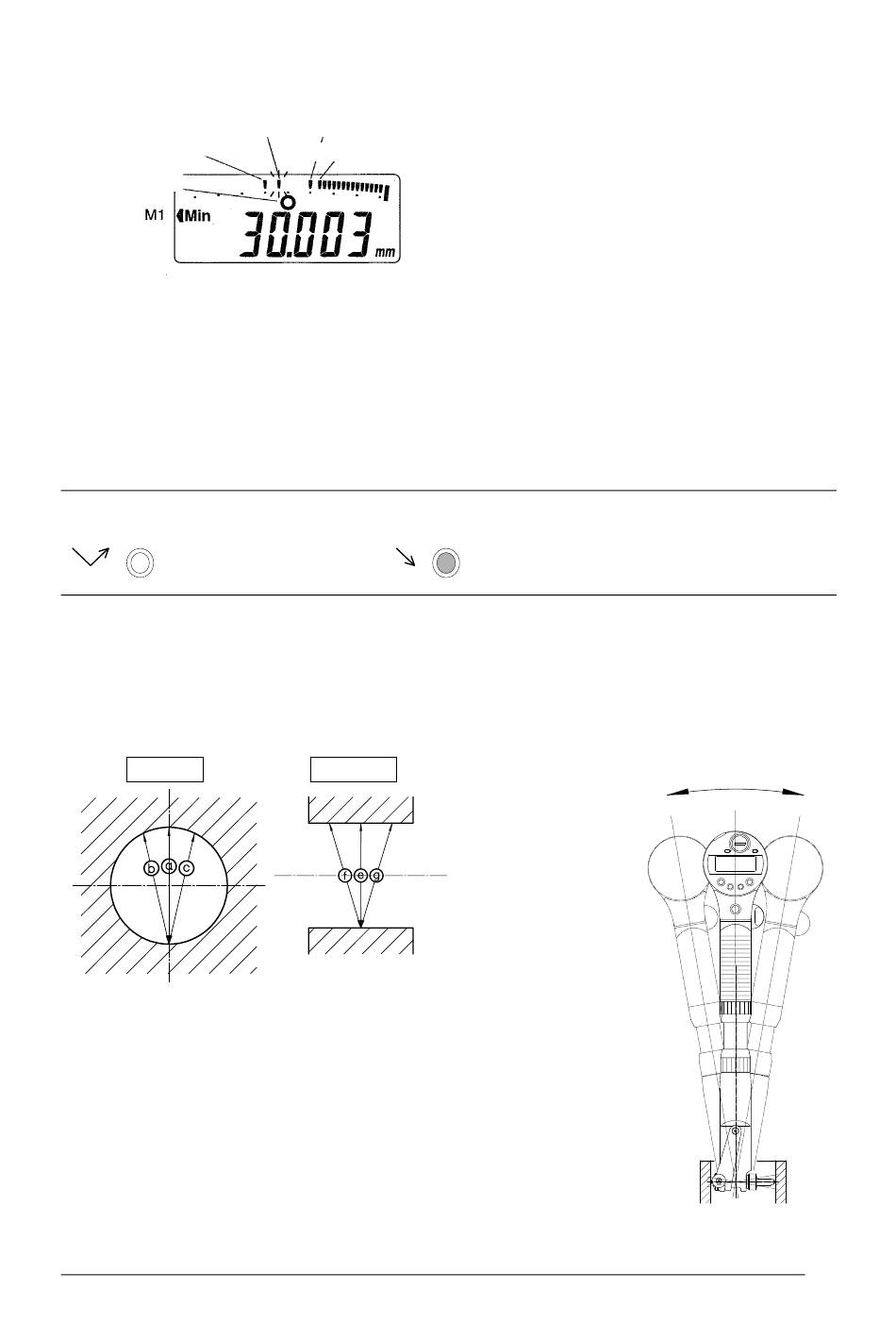

Schnitt A

a) Referenzwert-Einstellung mit dem Einstellring

Um periodisch große Stückzahlen von Werkstücken mit identischen
Spezifikationen
entsprechenden Einstellring bereit zu halten. Die Vorgehensweise bei
der Messung des Einstellrings ist die gleiche wie bei einer
Werkstück-Messung. Der Durchmesser (e) ist am größten, wenn der
Schnitt (A) rechtwinklig zur Bohrungsachse ist; das Innenmessgerät zeigt
somit den kleinsten Wert an. Im Schnitt (B) (längs und parallel mit der
Bohrungsachse) ist Durchmesser (e) das Minimum; in dieser Stellung
zeigt das Innenmessgerät den größten Wert an. Um nun den
Durchmesser der Bohrung zu ermitteln, muss das Gerät auf (a) im
Schnitt (A) und gleichzeitig auf (e) im Schnitt (B) ausgerichtet werden.
10
Nr. 99MAJ004D
obere Toleranzgrenze: 30,010 mm
aktuelle Position: 30,012 mm
Schnitt B
messen zu können,
Wenn Toleranzwerte eingestellt wurden,
werden
angezeigt, so dass Sie leicht prüfen können,
ob der gemessene Durchmesser innerhalb
der Toleranz liegt. Das Beispiel links zeigt
das Ergebnis einer Werkstück-Messung, den
MIN-Wert = 30,003 mm (aktuelle Position =
30,012 mm), sowie den eingestellten oberen
(30,010 mm) und unteren (30,000 mm)
Toleranzwert.
Taste drücken und halten
(2 Sekunden oder länger)
empfiehlt es sich,
diese in der Analog-Anzeige
einen
