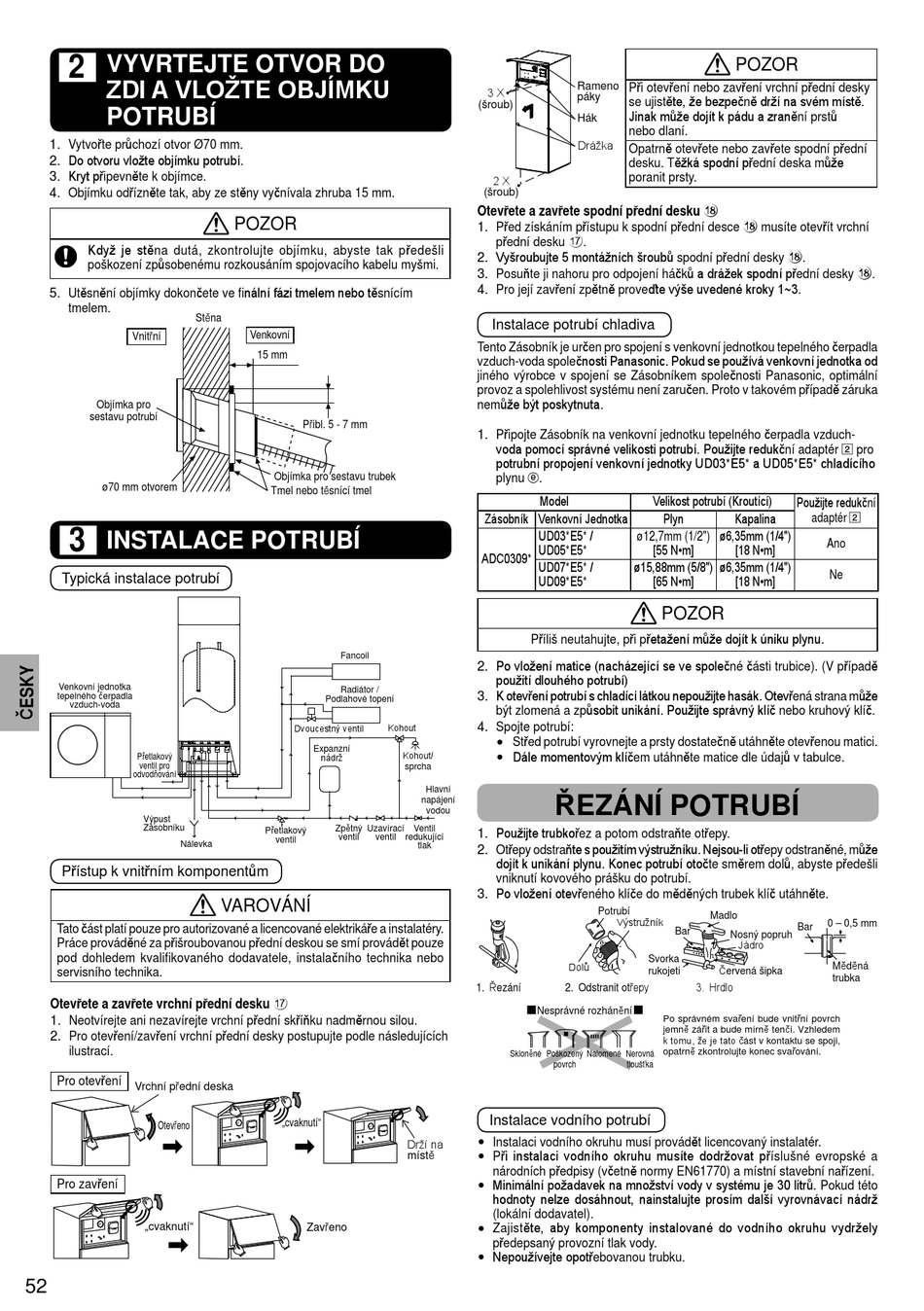

2 VYVRTEJTE OTVOR DO
ZDI A VLOŽTE OBJÍMKU
POTRUBÍ
1. Vytvořte průchozí otvor Ø70 mm.
2. Do otvoru vložte objímku potrubí.
3. Kryt připevněte k objímce.
4. Objímku odřízněte tak, aby ze stěny vyčnívala zhruba 15 mm.
Když je stěna dutá, zkontrolujte objímku, abyste tak předešli
poškození způsobenému rozkousáním spojovacího kabelu myšmi.
5. Utěsnění objímky dokončete ve fi nální fázi tmelem nebo těsnícím
tmelem.
Stěna
Vnitřní
Objímka pro
sestavu potrubí
ø70 mm otvorem
3
INSTALACE POTRUBÍ
Typická instalace potrubí
Venkovní jednotka
tepelného čerpadla
vzduch-voda
Přetlakový
ventil pro
odvodňování
Výpust
Zásobníku
Nálevka
Přístup k vnitřním komponentům
Tato část platí pouze pro autorizované a licencované elektrikáře a instalatéry.
Práce prováděné za přišroubovanou přední deskou se smí provádět pouze
pod dohledem kvalifi kovaného dodavatele, instalačního technika nebo
servisního technika.
Otevřete a zavřete vrchní přední desku g
1. Neotvírejte ani nezavírejte vrchní přední skříňku nadměrnou silou.
2. Pro otevření/zavření vrchní přední desky postupujte podle následujících
ilustrací.
Pro otevření
Vrchní přední deska
Otevřeno
Pro zavření
„cvaknutí"
52
POZOR
Venkovní
15 mm
Přibl. 5 - 7 mm
Objímka pro sestavu trubek
Tmel nebo těsnící tmel
Fancoil
Radiátor /
Podlahové topení
Kohout
Dvoucestný ventil
Expanzní
nádrž
Zpětný Uzavírací
Přetlakový
ventil ventil
ventil
VAROVÁNÍ
„cvaknutí"
Zavřeno
Rameno
3 X
páky
(šroub)
Hák
Drážka
2 X
(šroub)
Otevřete a zavřete spodní přední desku h
1. Před získáním přístupu k spodní přední desce h musíte otevřít vrchní
přední desku g.
2. Vyšroubujte 5 montážních šroubů spodní přední desky h.
3. Posuňte ji nahoru pro odpojení háčků a drážek spodní přední desky h.
4. Pro její zavření zpětně proveďte výše uvedené kroky 1~3.
Instalace potrubí chladiva
Tento Zásobník je určen pro spojení s venkovní jednotkou tepelného čerpadla
vzduch-voda společnosti Panasonic. Pokud se používá venkovní jednotka od
jiného výrobce v spojení se Zásobníkem společnosti Panasonic, optimální
provoz a spolehlivost systému není zaručen. Proto v takovém případě záruka
nemůže být poskytnuta.
1. Připojte Zásobník na venkovní jednotku tepelného čerpadla vzduch-
voda pomocí správné velikosti potrubí. Použijte redukční adaptér 2 pro
potrubní propojení venkovní jednotky UD03*E5* a UD05*E5* chladícího
plynu k.
Model
Zásobník Venkovní Jednotka
UD03*E5* /
UD05*E5*
ADC0309*
UD07*E5* /
UD09*E5*
Příliš neutahujte, při přetažení může dojít k úniku plynu.
2. Po vložení matice (nacházející se ve společné části trubice). (V případě
použití dlouhého potrubí)
3. K otevření potrubí s chladící látkou nepoužijte hasák. Otevřená strana může
být zlomená a způsobit unikání. Použijte správný klíč nebo kruhový klíč.
4. Spojte potrubí:
•
Střed potrubí vyrovnejte a prsty dostatečně utáhněte otevřenou matici.
•
Dále momentovým klíčem utáhněte matice dle údajů v tabulce.
Kohout/
sprcha
Hlavní
ŘEZÁNÍ POTRUBÍ
napájení
vodou
Ventil 1. Použijte trubkořez a potom odstraňte otřepy.
redukující
2. Otřepy odstraňte s použitím výstružníku. Nejsou-li otřepy odstraněné, může
tlak
dojít k unikání plynu. Konec potrubí otočte směrem dolů, abyste předešli
vniknutí kovového prášku do potrubí.
3. Po vložení otevřeného klíče do měděných trubek klíč utáhněte.
Dolů
1. Řezání
2. Odstranit otřepy

Nesprávné rozhánění
Skloněné Poškozený
povrch
Instalace vodního potrubí
•
Drží na Instalaci vodního okruhu musí provádět licencovaný instalatér.
•
Při instalaci vodního okruhu musíte dodržovat příslušné evropské a
místě
národních předpisy (včetně normy EN61770) a místní stavební nařízení.
•
Minimální požadavek na množství vody v systému je 30 litrů. Pokud této
hodnoty nelze dosáhnout, nainstalujte prosím další vyrovnávací nádrž
(lokální dodavatel).
•
Zajistěte, aby komponenty instalované do vodního okruhu vydržely
předepsaný provozní tlak vody.
•
Nepoužívejte opotřebovanou trubku.
POZOR
Při otevření nebo zavření vrchní přední desky
se ujistěte, že bezpečně drží na svém místě.
Jinak může dojít k pádu a zranění prstů
nebo dlaní.
Opatrně otevřete nebo zavřete spodní přední
desku. Těžká spodní přední deska může
poranit prsty.
Velikost potrubí (Kroutící)
Plyn Kapalina
ø6,35mm (1/4")
ø12,7mm (1/2")
[55 N•m] [18 N•m]
ø15,88mm (5/8") ø6,35mm (1/4")
[65 N•m] [18 N•m]
POZOR
Potrubí
Madlo
Výstružník
Bar
Nosný popruh
Jádro
Svorka
Červená šipka
rukojeti
3. Hrdlo

Po správném svaření bude vnitřní povrch
jemně zářit a bude mírně tenčí. Vzhledem
k tomu, že je tato část v kontaktu se spoji,
opatrně zkontrolujte konec svařování.
Nalomené Nerovná
tloušťka
Použijte redukční
adaptér 2
Ano
Ne
0 – 0,5 mm
Bar
Měděná
trubka
