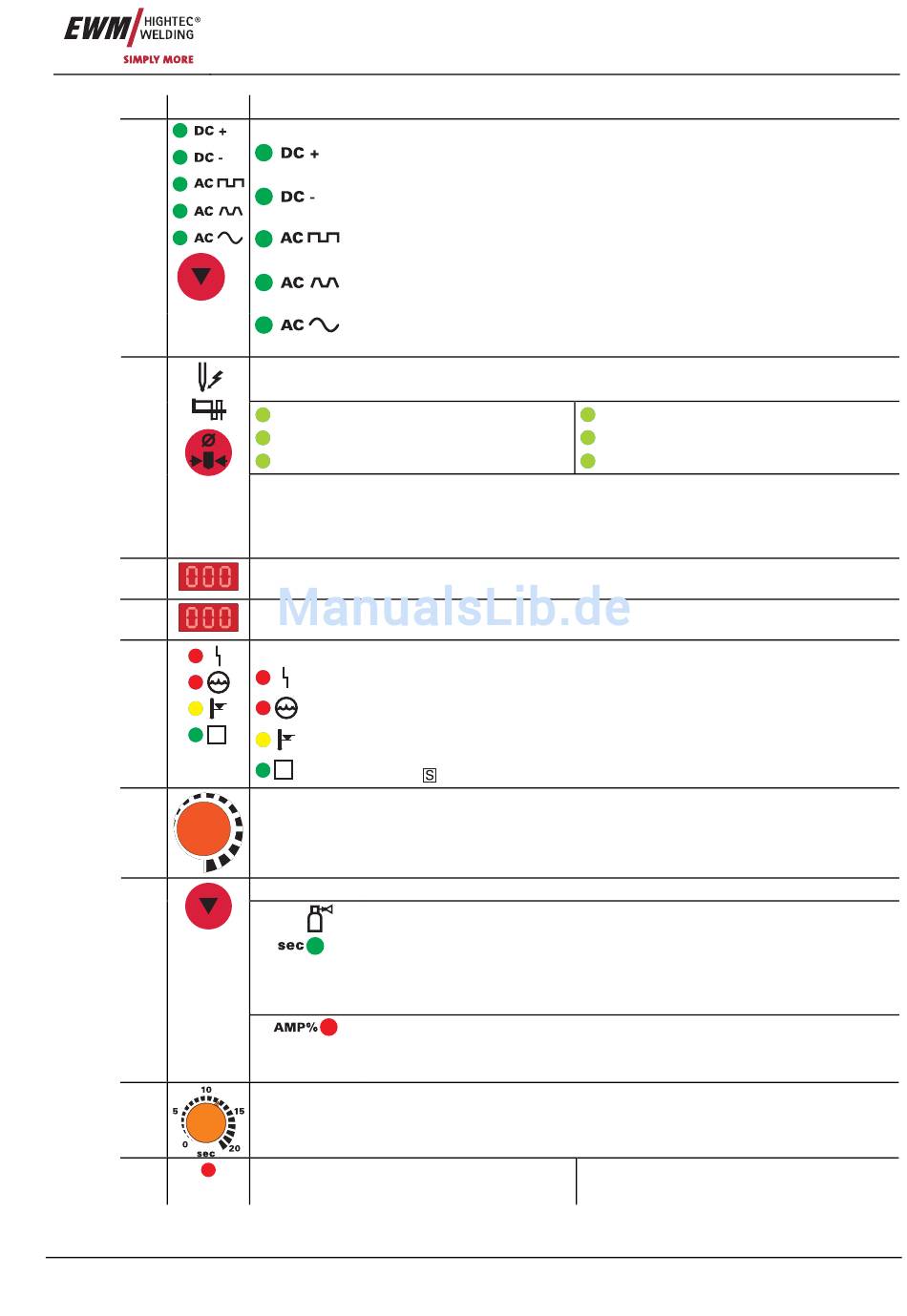

EWM TETRIX 351 Betriebsanleitung Seite 21

Pos. Symbol
4
5
6
7
8
S
9
10
11
12
AMP
Art. Nr.: 099-000107-EWM00
Beschreibung 0
Taste „Schweißstrompolarität"
Gleichstromschweißen mit positiver Polarität am Elektrodenhalter
gegenüber dem Werkstück (Polwendeschalter, nur E-Hand)
Gleichstromschweißen mit negativer Polarität am Brenner (bzw.
Elektrodenhalter) gegenüber Werkstück.
Wechselstromschweißen mit rechteckigem Stromverlauf.
Höchste Energieeinbringung und sicheres Schweißen.
Wechselstromschweißen mit trapezförmigem Stromverlauf.
Der Allrounder für die meisten Anwendungen.
Wechselstromschweißen mit sinusförmigem Stromverlauf.
Niedriger Geräuschpegel.
Taste „Wolfram-Elektrodendurchmesser" / "Zündoptimierung" /
„Kalottenbildung"
∅ 1,0mm
1,0
∅ 1,6mm
1,6
∅ 2,0mm
2,0
Bestes Zünden und Stabilisieren des Lichtbogens (DC, AC) sowie optimale
Kalottenbildung der Wolframelektrode entsprechend des verwendeten Elektroden-
Durchmessers (AC). Der anwählbare Schweißstrom wird auf den maximal zulässigen
Schweißstrom der Wolframelektrode begrenzt.
Dreistelliges LED-Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Dreistelliges LED-Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Stör- / Zustandsanzeigen
Signalleuchte „Sammelstörung" (siehe Kap. Betriebsstörungen)
Signalleuchte „Wassermangel" (Schweißbrennerkühlung)
Signalleuchte „Übertemperatur"
S
Signalleuchte „ -Zeichen"
Drehgeber „Schweißparametereinstellung"
Einstellung aller Parameter wie z.B. Start-, Schweiß-, Endstrom, Gasvor-,
Gasnachströmzeit, Pulsflanken etc.
Taste „Gas- und Stromparameter"
Gasvorströmzeit / Gastest / Gasspülen (WIG)
• Gasvorströmen: Einstellbereich 0,0 sec bis 20,0 sec (0,1s-Schritte)
• Gastest: Schutzgas strömt bis zu 20 sec.
• Gasspülen: Taste länger als 5sec. drücken (LED blinkt). Schutzgas
strömt bis zur erneuten Betätigung der Taste
Startstrom (WIG) / Hotstartstrom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Drehknopf Up-Slope-Zeit / Hotstartzeit
Einstellbereich Up-Slope-Zeit: 0,00 sec bis 20,0 sec (WIG)
Einstellbereich Hotstartzeit 0,00 sec bis 5,0 sec (E-Hand)
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A- Schritte)
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
∅ 2,4mm
2,4
∅ 3,2mm
3,2
4,0 ∅ 4,0mm oder größer
>
Hauptstrom (E-Hand)
I min bis I max (1 A- Schritte)
21
