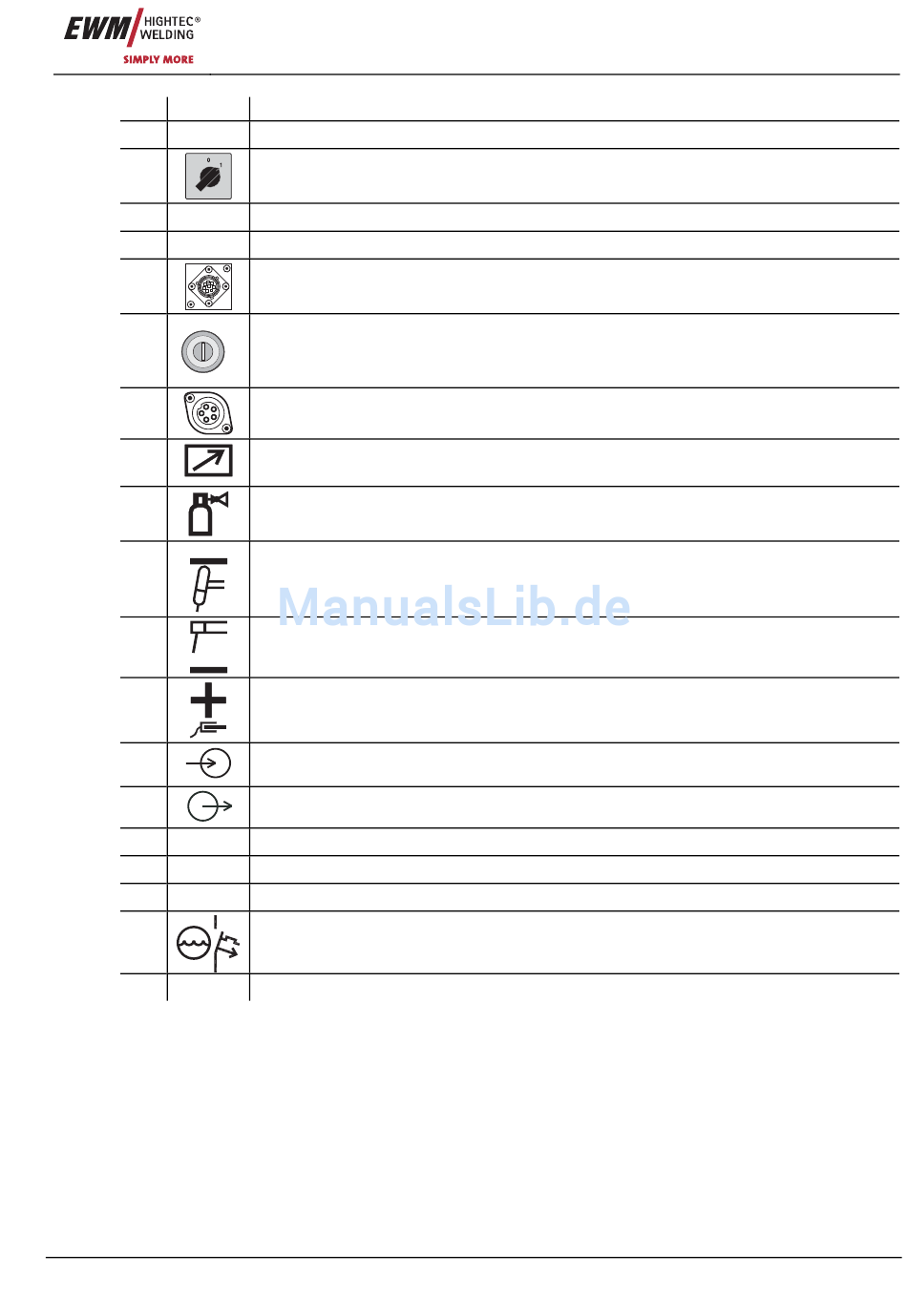

Pos. Symbol
1
2
3
4
5
0
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Art. Nr.: 099-000107-EWM00
Beschreibung
0
Kranöse
Hauptschalter, Gerät Ein/Aus
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Transportgriff
Anschlußbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Schlüsselschalter zum Sperren der Steuerung (Option)
Stellung „1" > Änderungen möglich,
1
Stellung „0" > Änderungen nicht möglich.
Anschlußbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlußbuchse, 19polig
Fernstelleranschluß
Anschlußnippel G¼", Schweißstrom „-" (bei Polarität DC-)
Schutzgasanschluß (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluß Elektrodenhalter
Anschlußbuchse, Schweißstrom „+" (bei Polarität DC-)
Anschluß Werkstückleitung
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Kühlmitteltank
Verschlußdeckel Kühlmitteltank
Transportrollen, Lenkrollen
Taster "Sicherungsautomat Kühlmittelpumpe"
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Eintrittsöffnung Kühlluft
Gerätebeschreibung
TETRIX 351 AC/DC
13
