Collegamento Elettrico - Balluff BML-S1G0- 7 -M5EG- 0- Serie Betriebsanleitung

BML-S1G0-_7_ _-M5EG-_0-_ _
Encoder assoluto magnetico
4
Montaggio e collegamento (continua)
4.2

Collegamento elettrico

Il collegamento elettrico consiste in un connettore a spina.
La piedinatura è riportata in Tab. 4-4.
Osservare le informazioni per la schermatura e
la posa dei cavi a pagina 17.
Connettore a spina S284
Il collegamento dell'encoder viene effettuato attraverso un
cavo a 12 fili (vedere Accessori a pag. 31).

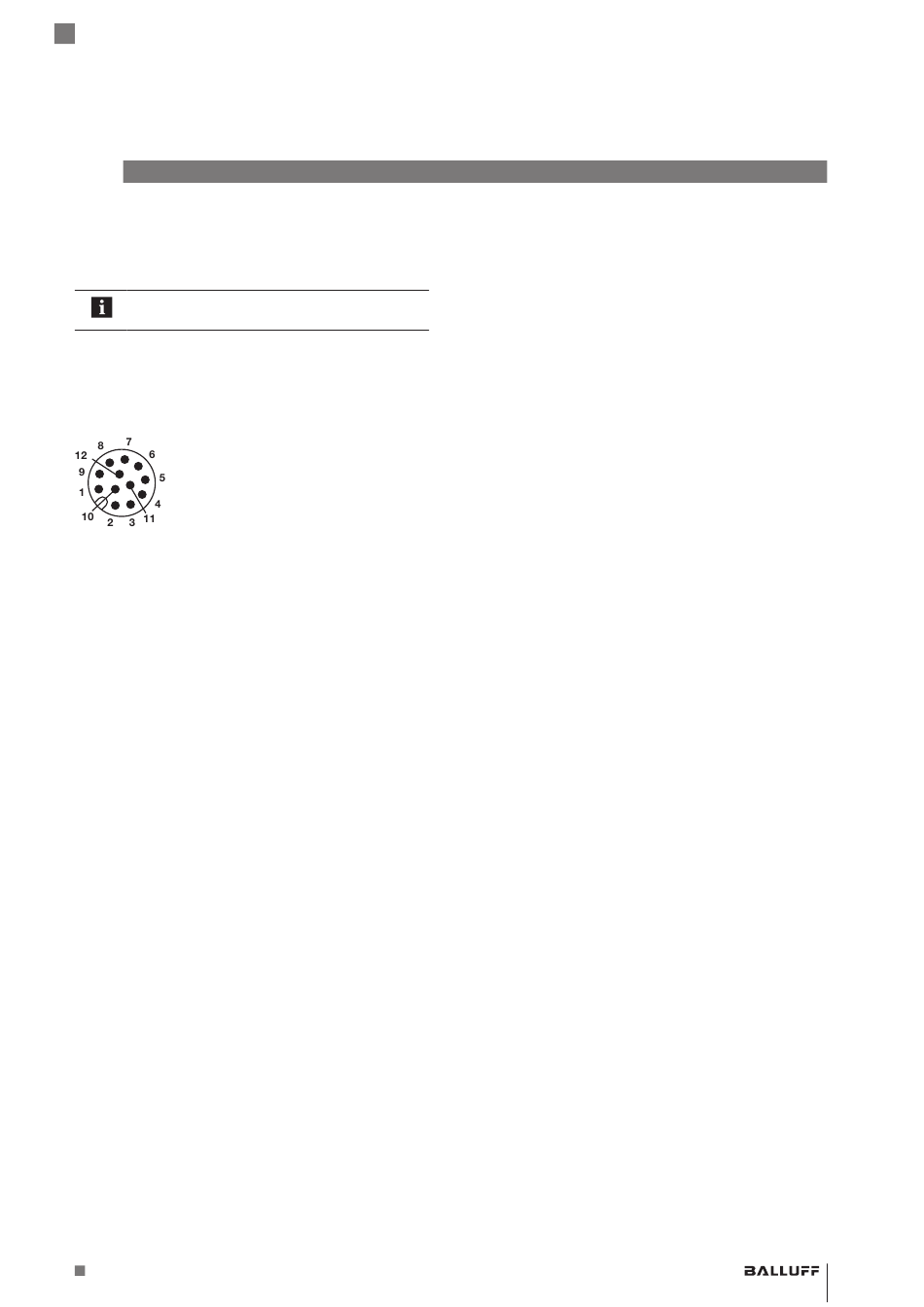

Fig. 4-10: Piedinatura connettore M12 (vista dal lato spina)
