Manuel d'instructions
QD - Extracteur axial
Introduction
QD (schéma 1) C'est un extracteur axial conçu pour garantir le renouvellement
de l'air dans des pièces de petites/grandes dimensions telles que les
salles de bain, toilettes et cuisines.
Parfait pour l'extraction de l'air directement vers l'extérieur ou à travers
de courtes canalisations linéaires (inférieures à 1,5 m).
Installation murale, au plafond ou sur des fenêtres (schéma 2)
Lisez ce manuel avec attention avant d'utiliser ce produit et conservez ce manuel dans un lieu sûr afin de pouvoir le consulter si besoin. Ce
produit a été fabriqué dans les règles de l'art et conformément aux normes en vigueur en matière d'appareils électriques, et il doit être installé
par un personnel techniquement qualifié.Le fabricant n'assume aucune responsabilité pour les dommages causés aux personnes ou aux biens
par le non-respect des règles de ce manuel.
CARACTÉRISTIQUES TECHNIQUES
• Matière : ABS couleur RAL 9010 de haute qualité, résistant aux chocs et aux rayons UV
• Façade design retirable pour un nettoyage sans outils
• Anneau de renfort arrière pour éviter que le tube ne se déforme durant l'installation.
• Hélice aérodynamique à haute effi cacité, avec des pales de type "ailettes", qui permettent un meilleur aérodynamisme, peu de nuisance sonore
et une meilleure effi cience.
• Moteur à induction monophasé avec protection thermique
• Moteur monté sur coussinets
• Version BB (sur demande) : moteur à roulement à billes qui garantit au produit un cycle de vie plus long (30.000 h) et une utilisation dans les
climats froids.
• Construit avec une double isolation : il n'y a pas besoin de connexion à une prise de terre
• Adapté pour un fonctionnement en continu ou par intermittence
• Degré de protection IPX4
• Tension d'alimentation 220-240V~ 50/60Hz
Modèle
Débit
Pression statique
m
/h max
Pa max
3
QD100
83
27
QD120
140
40
QD150
253
51
PRÉCAUTIONS POUR L'INSTALLATION, L'UTILISATION ET L'ENTRETIEN
• L'appareil ne doit pas être utilisé pour des applications autres que celles indiquées dans ce manuel.
• Après avoir déballé le produit, assurez-vous qu'il soit intact ; en cas de doute, adressez-vous à un personnel qualifié. Ne laissez pas les
emballages à la portée des enfants ou de personnes handicapées.
• Ne touchez pas l'appareil avec des mains/pieds humides ou mouillés.
• L'appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales
réduites ou bien manquant d'expérience et de connaissance, sauf si elles bénéficient, par l'intermédiaire d'une personne responsable de leur
sécurité, d'une surveillance ou d'instructions concernant l'utilisation de l'appareil.
Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• N'utilisez pas le produit en présence de substances ou de vapeurs inflammables, comme de l'alcool, des insecticides, de l'essence, etc.
• En cas d'une quelconque anomalie dans le fonctionnement, débranchez l'appareil du réseau électrique et adressez-vous au plus vite à un
personnel qualifié. En cas de réparation, exigez des pièces de rechange exclusivement originales.
• L'installation électrique à laquelle le produit est raccordé doit être conforme aux normes en vigueur.
• Avant de brancher le produit au réseau d'alimentation ou à la prise électrique, assurez-vous que :
- les données de la plaque signalétique (tension et fréquence) correspondent à celles du réseau de distribution électrique ;
- le courant électrique de l'installation/prise soit approprié à la puissance maximum de l'appareil. Dans le cas contraire, adressez-vous à un
personnel qualifié.
• L'appareil ne doit pas être utilisé comme activateur de chauffe-eau, poêles, etc., et ne doit pas extraire de l'air dans des conduits utilisés pour
l'évacuation d'air chaud/de fumées provenant d'un quelconque appareil à combustion. Il doit expulser l'air vers l'extérieur à travers un conduit
spécifique.
• Température de fonctionnement : 0° jusqu'à +50 °C.
• L'appareil est conçu pour extraire uniquement de l'air pur, c'est à dire sans éléments graisseux, suies, agents chimiques ou corrosifs, mélanges
inflammables ou explosifs.
Consommation
Pression acoustique
W max
dB(A) @3m
8
26
14
34
24
42

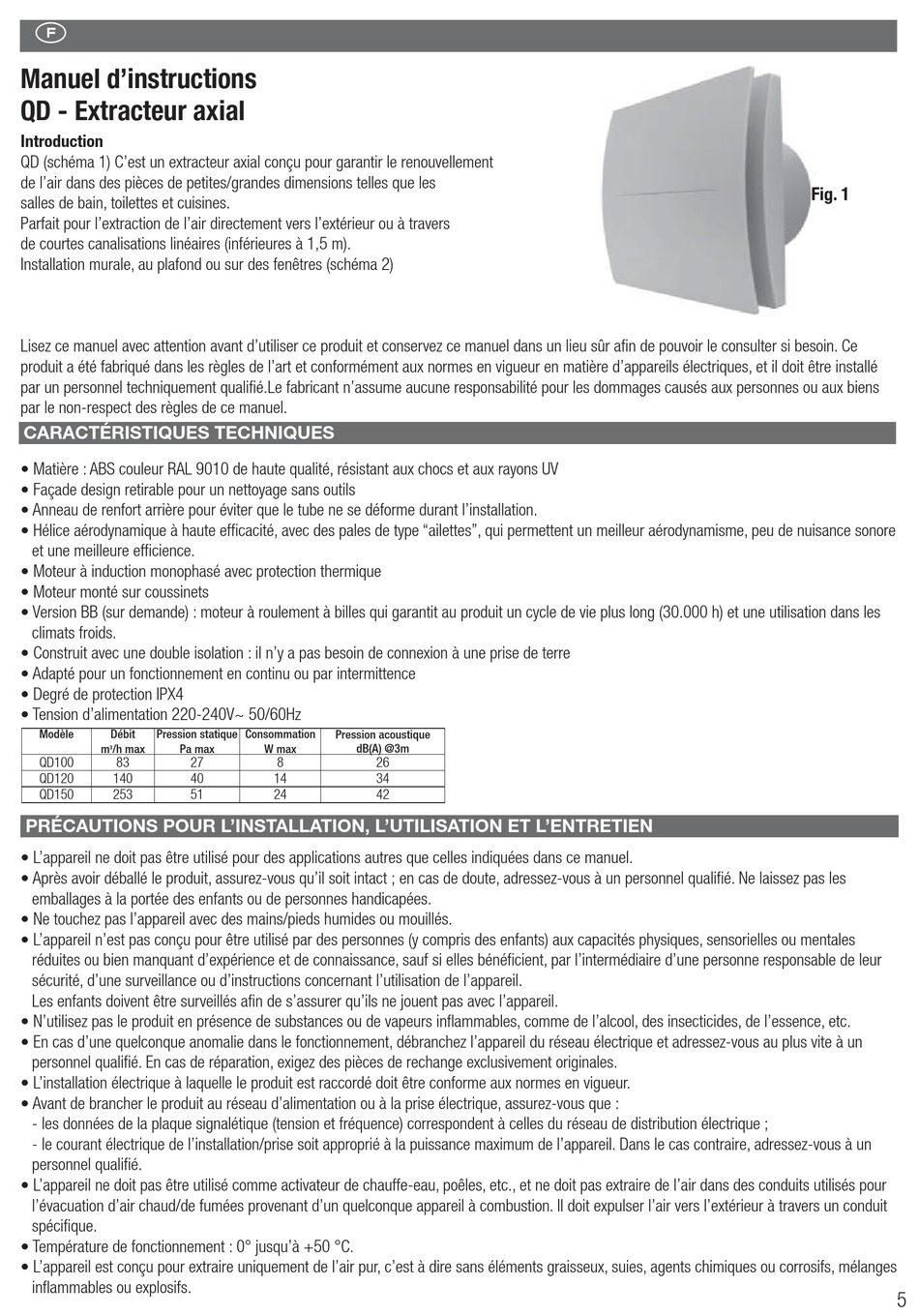

Fig. 1
5
