H

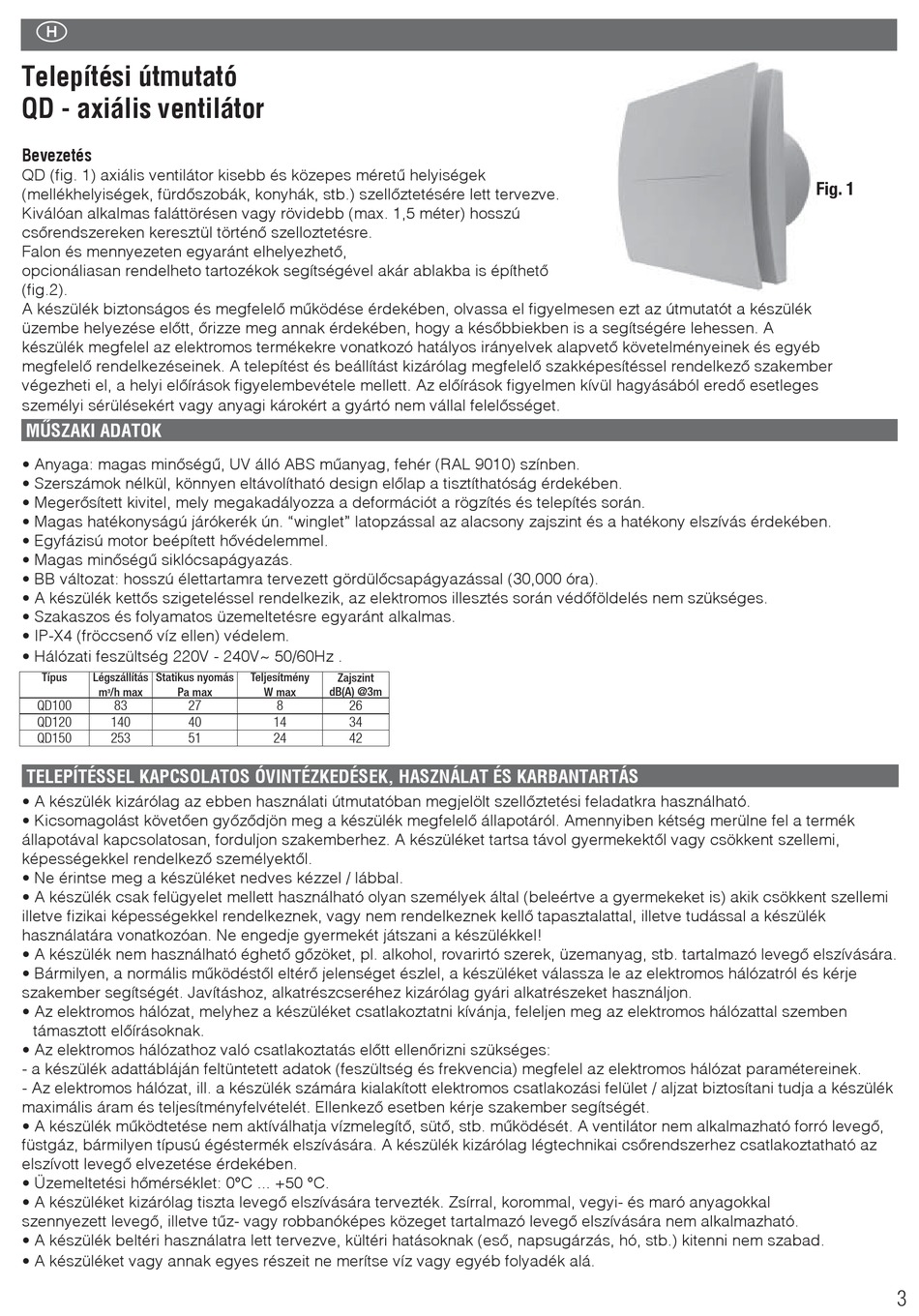

Telepítési útmutató
QD - axiális ventilátor
Bevezetés
QD (fig. 1) axiális ventilátor kisebb és közepes méretű helyiségek
(mellékhelyiségek, fürdőszobák, konyhák, stb.) szellőztetésére lett tervezve.
Kiválóan alkalmas faláttörésen vagy rövidebb (max. 1,5 méter) hosszú
csőrendszereken keresztül történő szelloztetésre.
Falon és mennyezeten egyaránt elhelyezhető,
opcionáliasan rendelheto tartozékok segítségével akár ablakba is építhető
(fig.2).
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék
üzembe helyezése előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen. A
készülék megfelel az elektromos termékekre vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb
megfelelő rendelkezéseinek. A telepítést és beállítást kizárólag megfelelő szakképesítéssel rendelkező szakember
végezheti el, a helyi előírások figyelembevétele mellett. Az előírások figyelmen kívül hagyásából eredő esetleges
személyi sérülésekért vagy anyagi károkért a gyártó nem vállal felelősséget.
MŰSZAKI ADATOK
• Anyaga: magas minőségű, UV álló ABS műanyag, fehér (RAL 9010) színben.
• Szerszámok nélkül, könnyen eltávolítható design előlap a tisztíthatóság érdekében.
• Megerősített kivitel, mely megakadályozza a deformációt a rögzítés és telepítés során.
• Magas hatékonyságú járókerék ún. "winglet" latopzással az alacsony zajszint és a hatékony elszívás érdekében.
• Egyfázisú motor beépített hővédelemmel.
• Magas minőségű siklócsapágyazás.
• BB változat: hosszú élettartamra tervezett gördülőcsapágyazással (30,000 óra).
• A készülék kettős szigeteléssel rendelkezik, az elektromos illesztés során védőföldelés nem szükséges.
• Szakaszos és folyamatos üzemeltetésre egyaránt alkalmas.
• IP-X4 (fröccsenő víz ellen) védelem.
• Hálózati feszültség 220V - 240V~ 50/60Hz .
Típus
Légszállítás
Statikus nyomás
m
/h max
Pa max
3
QD100
83
27
QD120
140
40
QD150
253
51
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatkra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék
állapotával kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi,
képességekkel rendelkező személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi
illetve fizikai képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék
használatára vonatkozóan. Ne engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje
szakember segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben
támasztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék
maximális áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktíválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő,
füstgáz, bármilyen típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az
elszívott levegő elvezetése érdekében.
• Üzemeltetési hőmérséklet: 0°C ... +50 °C.
• A készüléket kizárólag tiszta levegő elszívására tervezték. Zsírral, korommal, vegyi- és maró anyagokkal
szennyezett levegő, illetve tűz- vagy robbanóképes közeget tartalmazó levegő elszívására nem alkalmazható.
• A készülék beltéri használatra lett tervezve, kültéri hatásoknak (eső, napsugárzás, hó, stb.) kitenni nem szabad.
• A készüléket vagy annak egyes részeit ne merítse víz vagy egyéb folyadék alá.
Teljesítmény
Zajszint
W max
dB(A) @3m
8
26
14
34
24
42
Fig. 1
3
