ISOMETER® IR420-D6

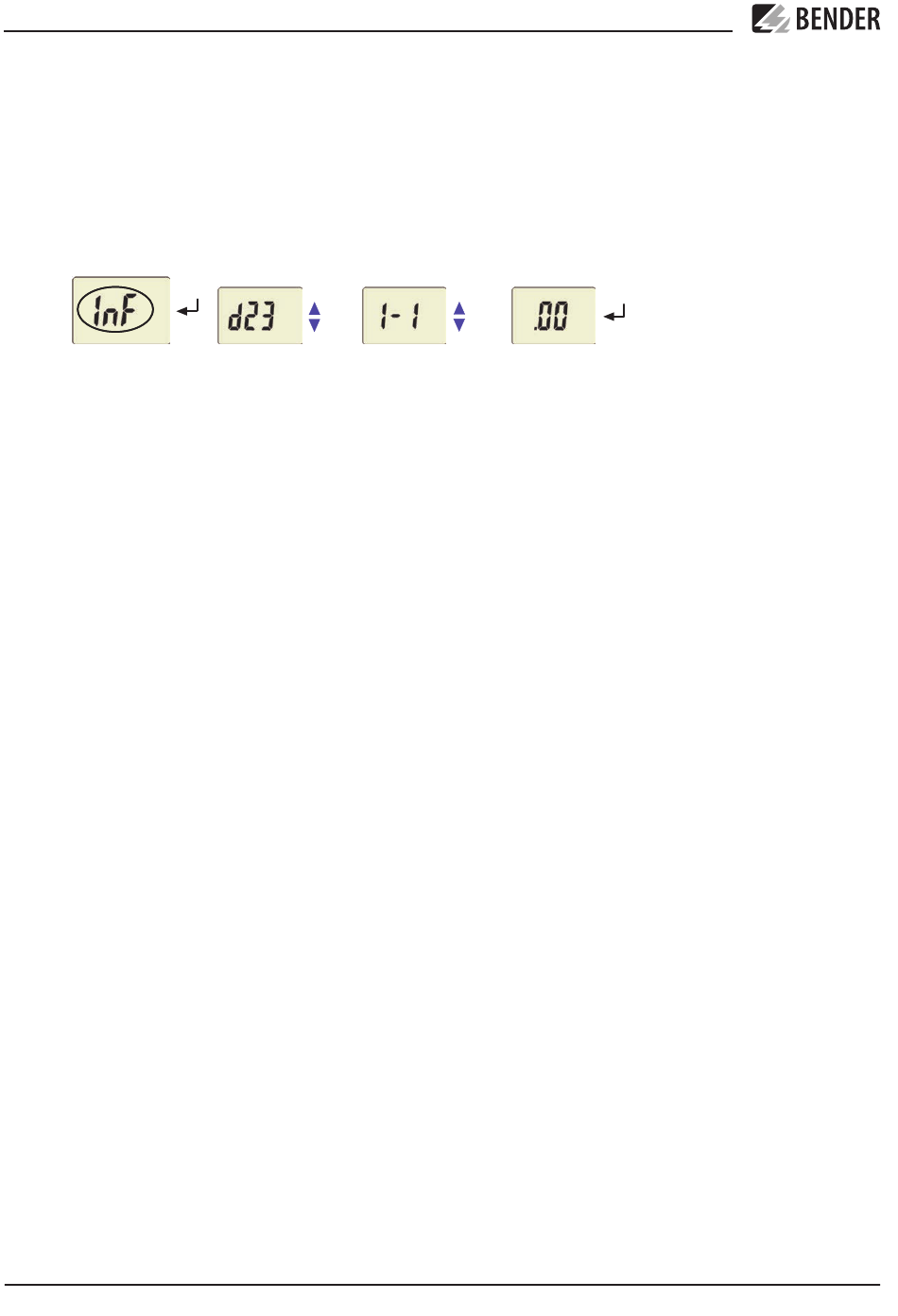

Abfrage von Geräteinformationen
In diesem Menü fragen Sie die Version der Soft-
ware (1.xx) ab. Die Daten werden nach Start
dieser Funktion als Laufband eingeblendet.
Nach Durchlauf der Routine können Sie mit den
Aufwärts-/Abwärts-Tasten einzelne Daten-
ab-schnitte auswählen.
Inbetriebnahme
Vor der Inbetriebnahme ist eine Kontrolle des
ordnungsgemäßen Anschlusses des
ISOMETER®s erforderlich.
i
Führen Sie eine Funktionsprüfung mittels
eines echten Isolationsfehlers R
Erde durch, ggf. über einen dafür geeigne-
ten Widerstand.
Technische Daten IR420-D6...
()* = Werkseinstellung
Isolationskoordination nach IEC 60664-1/IEC 60664-3
Bemessungsspannung
(A1, A2) - (11, 12, 14) - (21, 22, 24) ............................ 300 V
(L1, AK, E, KE, T/R) ...................................................... 500 V
Bemessungs-Stoßspannung .................................................6 kV
Überspannungskategorie ...........................................................II
Verschmutzungsgrad .................................................................3
Sichere Trennung (verstärkte Isolierung) zwischen:
(A1, A2) - (L1, AK, E, KE, T/R) - (11-12-14) - (21-22-24)
Spannungsprüfungen nach IEC 61010-1 .......................... 2,2 kV
Versorgungsspannung IR420-D6...
IR420-D6-1:
Versorgungsspannung Us ...... AC 16...72 V/DC 9,6...94 V
Frequenzbereich Us .................................... 42...460 Hz/DC
IR420-D6-2:
Versorgungsspannung Us ...................... AC/DC 70...300 V
Frequenzbereich Us ................................... 42...460 Hz, DC
Eigenverbrauch ............................................................... ≤ 3 VA
Überwachtes System
Netznennspannungsbereich U
Toleranz von U
................................................................+25 %
n
12
IR420-D6_D00117_05_M _DEEN/ 12.2019
....
F
.............................. AC 0...400 V
n
How to call up device information
Use this menu to query the software version
(1.xx). After activating this function, data will be
displayed as a scrolling text. Once one pass is
completed you can select individual data secti-
ons
using
....
Commissioning
Prior to commissioning, check proper connec-
tion of the ISOMETER®.
i
It is recommended to carry out a functio-
nal test using a genuine earth fault, e.g.
gegen
via a suitable resistance!
Technical data IR420-D6...
()* = Factory setting
Insulation coordination acc. to IEC 60664-1/IEC 60664-3
Rated insulation voltage
(A1, A2) - (11, 12, 14) - (21, 22, 24) ............................ 300 V
(L1, AK, E, KE, T/R) ...................................................... 500 V
Rated impulse voltage ..........................................................6 kV
Overvoltage category .................................................................II
Pollution degree ........................................................................3
Protective separation (reinforced insulation) between:
(A1, A2) - (L1, AK, E, KE, T/R) - (11, 12, 14) - (21, 22, 24)
Voltage test acc. IEC 61010-1 ........................................... 2.2 kV
Supply voltage IR420-D6...
IR420-D6-1:
Supply voltage Us .................. AC 16...72 V/DC 9.6...94 V
Frequency range Us .................................... 42...460 Hz/DC
IR420-D6-2:
Supply voltage Us .................................. AC/DC 70...300 V
Frequency range Us ................................... 42...460 Hz, DC
Power consumption ......................................................... ≤ 3 VA
System being monitored
Nominal system voltage U
Tolerance of U
the
UP/DOWN
.................................... AC 0...400 V
n
..................................................................+25 %
n
keys.
