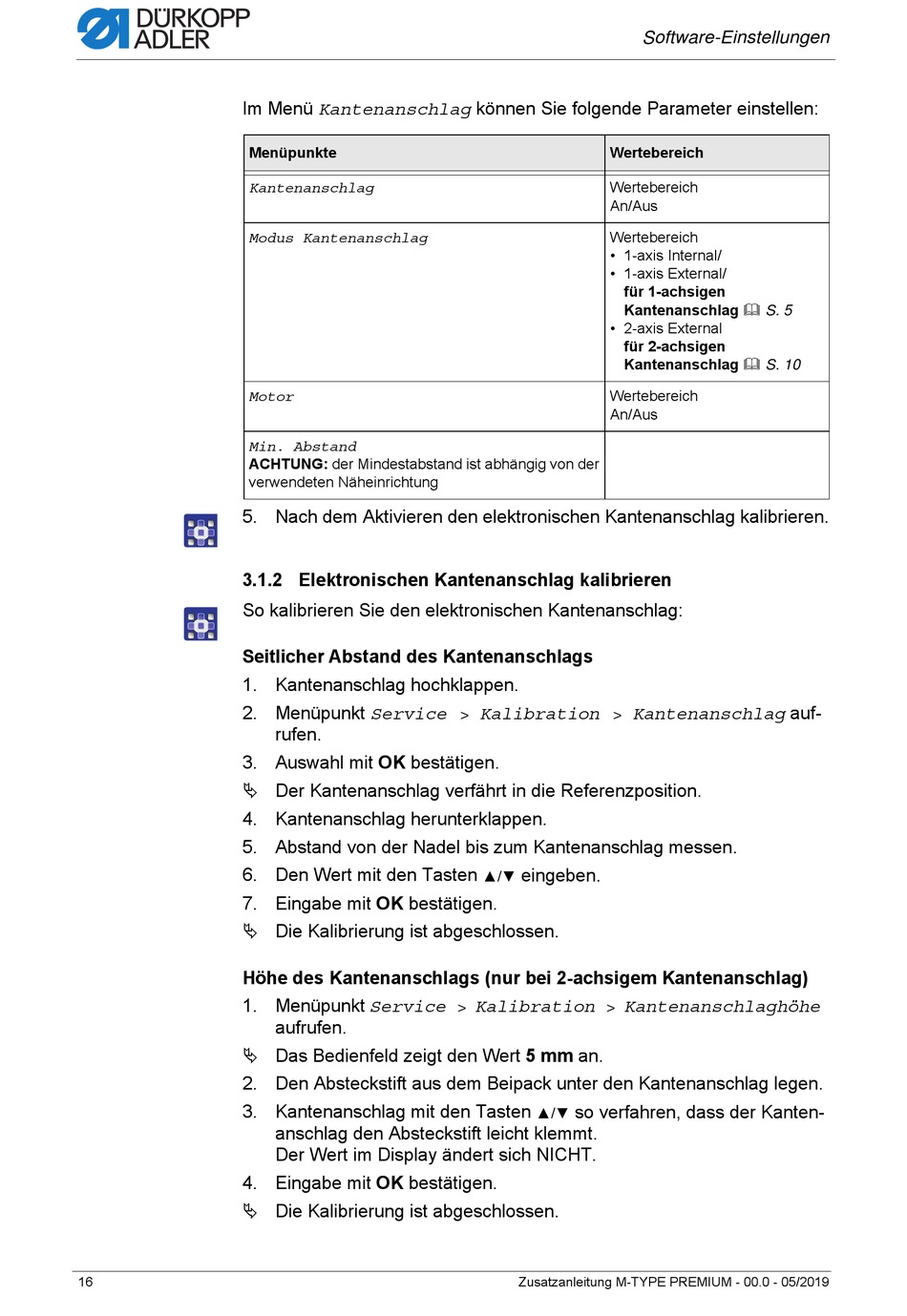

Im Menü Kantenanschlag können Sie folgende Parameter einstellen:
Menüpunkte
Kantenanschlag
Modus Kantenanschlag
Motor
Min. Abstand
ACHTUNG: der Mindestabstand ist abhängig von der
verwendeten Näheinrichtung
5. Nach dem Aktivieren den elektronischen Kantenanschlag kalibrieren.
3.1.2 Elektronischen Kantenanschlag kalibrieren
So kalibrieren Sie den elektronischen Kantenanschlag:
Seitlicher Abstand des Kantenanschlags
1. Kantenanschlag hochklappen.
2. Menüpunkt Service > Kalibration > Kantenanschlag auf-
3. Auswahl mit OK bestätigen.
Der Kantenanschlag verfährt in die Referenzposition.
4. Kantenanschlag herunterklappen.
5. Abstand von der Nadel bis zum Kantenanschlag messen.
6. Den Wert mit den Tasten
7. Eingabe mit OK bestätigen.
Die Kalibrierung ist abgeschlossen.
Höhe des Kantenanschlags (nur bei 2-achsigem Kantenanschlag)
1. Menüpunkt Service > Kalibration > Kantenanschlaghöhe
Das Bedienfeld zeigt den Wert 5 mm an.
2. Den Absteckstift aus dem Beipack unter den Kantenanschlag legen.
3. Kantenanschlag mit den Tasten
4. Eingabe mit OK bestätigen.
Die Kalibrierung ist abgeschlossen.
16
rufen.
aufrufen.
anschlag den Absteckstift leicht klemmt.
Der Wert im Display ändert sich NICHT.
Software-Einstellungen
Wertebereich
Wertebereich
An/Aus
Wertebereich
• 1-axis Internal/
• 1-axis External/
für 1-achsigen
Kantenanschlag S. 5
• 2-axis External
für 2-achsigen
Kantenanschlag S. 10
Wertebereich
An/Aus
eingeben.
▲/▼
so verfahren, dass der Kanten-
▲/▼
Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019
