2.5.3 Beispielverdrahtungen
3.
4.
5.
6.
2.5.3

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung
angeschlossen wird.
18
Verbinden Sie den Plusdraht von der Stromquelle mit der Klemme 5 (+/L) an der
Reihenklemme.
1 3 3 3 4
Reihenklemme mit Schraubanschluss
1
Steckbare Reihenklemme
2
Brücke
3
Klemme 4 (Chassismasse)
4
Klemme 5 (+/L)
5
Klemme 7 (-/N)
6
Chassismasseklemme
7

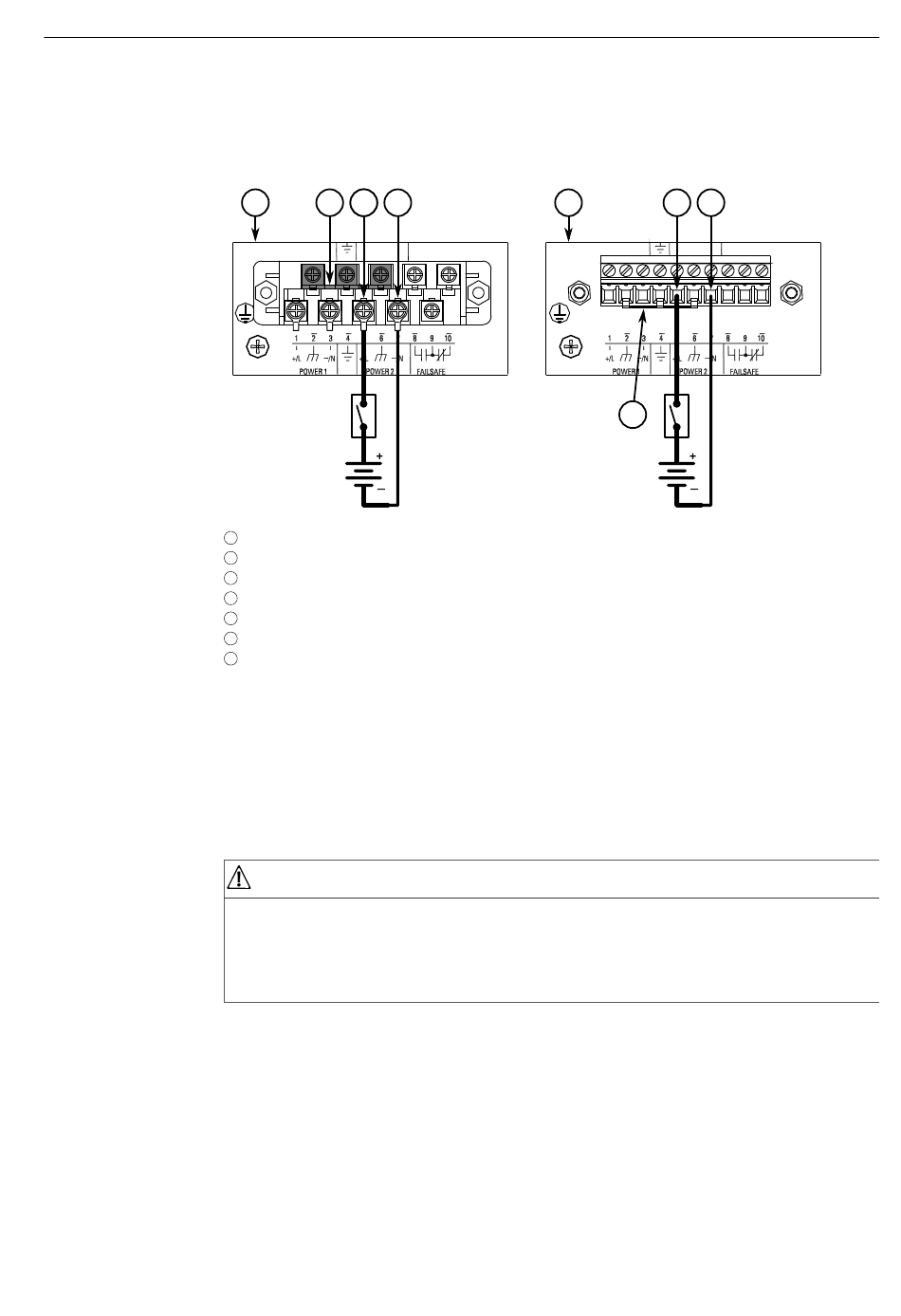

Abbildung 2.7 Verdrahtung der Reihenklemme
Verbinden Sie den Minusdraht von der Stromquelle mit Klemme 7 (-/N) an der
Reihenklemme.
Wenn die externe PoE-Stromversorgung über einen Chassismasseanschluss ver-
fügt, verbinden Sie die Masseklemme an der Stromversorgung mit Klemme 4 an
der Reihenklemme.
GEFAHR
Stromschlaggefahr – Gefahr von lebensgefährlichen Personenschäden,
schweren Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht
ist, bevor das Gerät mit Strom versorgt wird.
Installieren Sie die Klemmenabdeckung.
2 3 4
1
