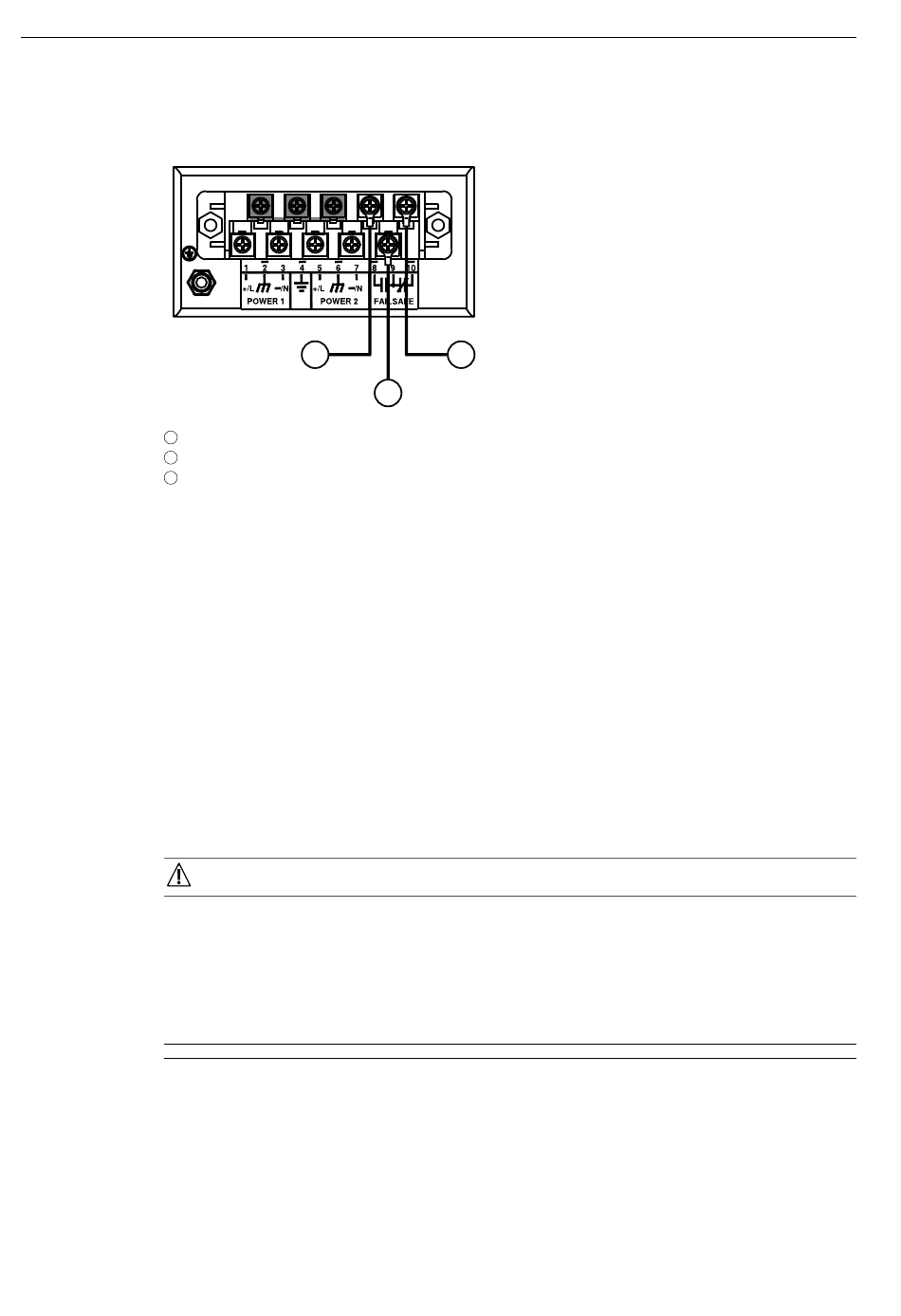

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.4
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RSG2100P unterstützt eine einzelne AC- oder DC-Stromversorgung
und eine separate 48-V-DC-Stromversorgung für PoE-Ports.
Der RUGGEDCOM RSG2100P kann wahlweise mit einer Reihenklemme mit Schraub-
anschluss oder einer steckbaren Reihenklemme ausgestattet werden , die Strom an
die AC/DC-Stromversorgung und PoE-Ports liefert. Die Reihenklemme mit Schrauban-
schluss wird mit Kreuzschlitzschrauben und Kompressionsplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringkabelschuhe Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß-
oder Schwingungsbelastung.
Elektrische Gefahr – Gefahr von Stromausfall oder Sachschäden
Stromversorgung des Geräts muss innerhalb des angegebenen Eingangsleistungs-
bereichs liegen. Bei zu hoher Eingangsleistung können Schäden an der Spannungs-
quelle auftreten. Bei zu niedriger Eingangsleistung können Schäden am Gerät auf-
treten. Informationen zum Nenneingangsleistungsbereich des Geräts finden Sie
unter
Hinweis
•
•
RUGGEDCOM RSG2100P
Montagehandbuch, 01/2020, C79000-G8900-1041-16
1
Schließerkontakt
Wechslerkontakt
Öffnerkontakt (NC)
Verdrahtung des fehlersicheren Alarmrelais
VORSICHT
"Technische Daten der Stromversorgung (Seite
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss
mindestens 16 AWG betragen.
Bei für 100-240 V AC ausgelegten Geräten muss ein entsprechend ausgelegter
AC-Leistungsschalter installiert werden.
3
2
Installieren des Geräts
2.5 Anschluss an die Netzspannung
33)".
