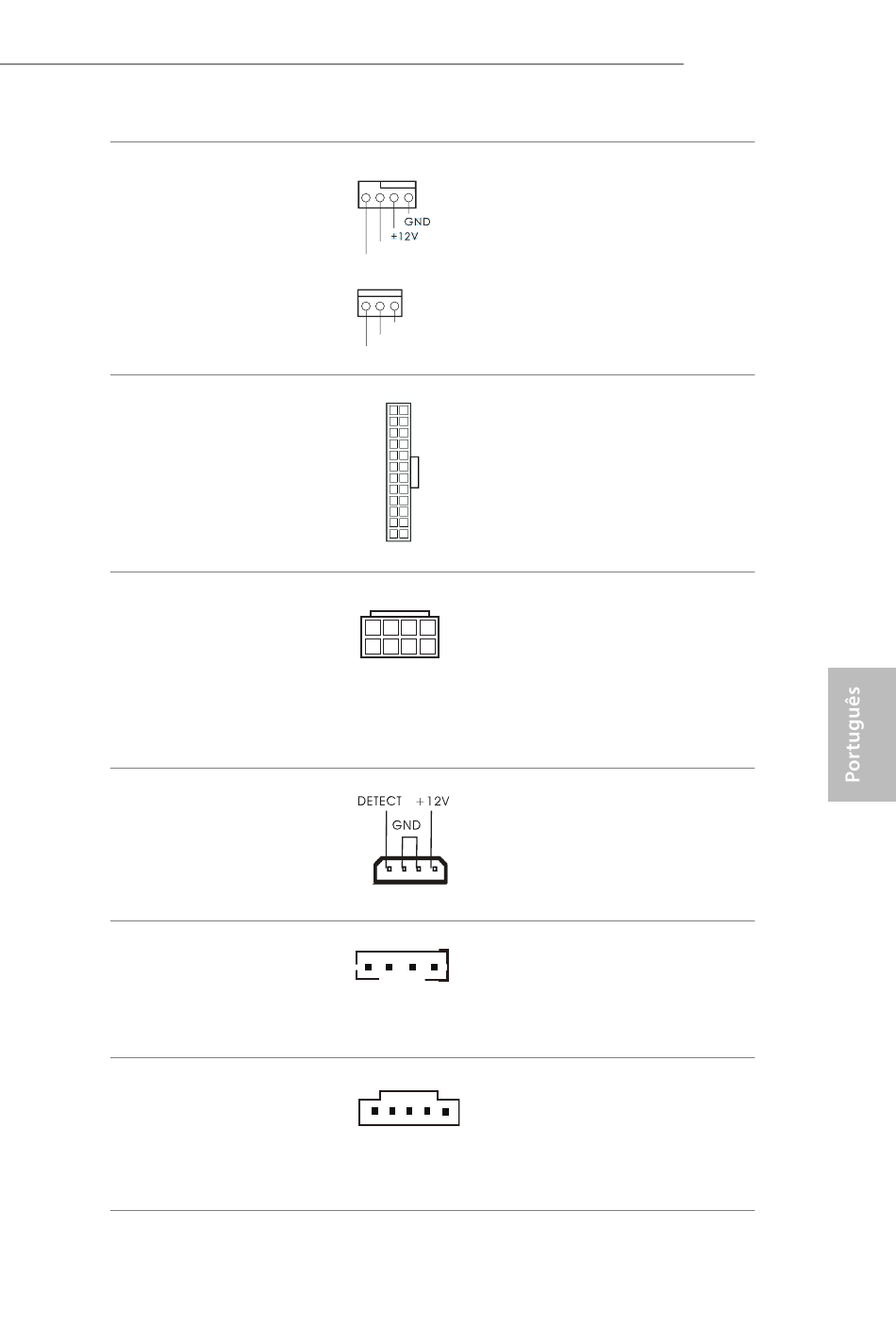

Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 6)
(CPU_FAN2 de 3 pinos)
(ver p.1, N.º 7)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 3)
Conector de Energia PCIe
(PCIE_PWR1 4-pinos)
(ver p.1, N.º 34)
(PCIE_PWR2 4-pinos)
(ver p.1, N.º 31)
Conector Protetor de
HDD
(SATA_PWR_1 4-pinos)
(ver p.1, N.º 11)
Conector hunderbolt
AIC
(5-pinos TBT1)
(ver p.1, N.º 33)
Esta placa mãe inclui um
4 3 2 1
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
CPU_FAN_SPEED
você pretende conectar um
FAN_SPEED_CONTROL
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
GND
FAN_VOLTAGE
FAN_SPEED
Esta placa-mãe inclui um
12 24
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 13
1 e Pino 13.
Esta placa-mãe inclui um
8 5
conector de alimentação
de 12V ATX de 8 pinos.
4 1
Para utilizar uma fonte
de alimentação ATX de 4
pinos, introduza-a no Pino
1 e Pino 5.
Por favor conecte um cabo de
alimentação molex de 4 pinos a
este conector quando mais de três
placas de vídeo estão instaladas.
Por favor, conecte o Cabo Protetor
de HDD a este conector para
1
gerenciar o estado de energia do
HDD.
Por favor, conecte um cabo de
sinal de 5 pinos (cabo GPIO) a
este conector quando você instalar
uma placa adicional hunderbolt™
(AIC).
X99 WS
103
