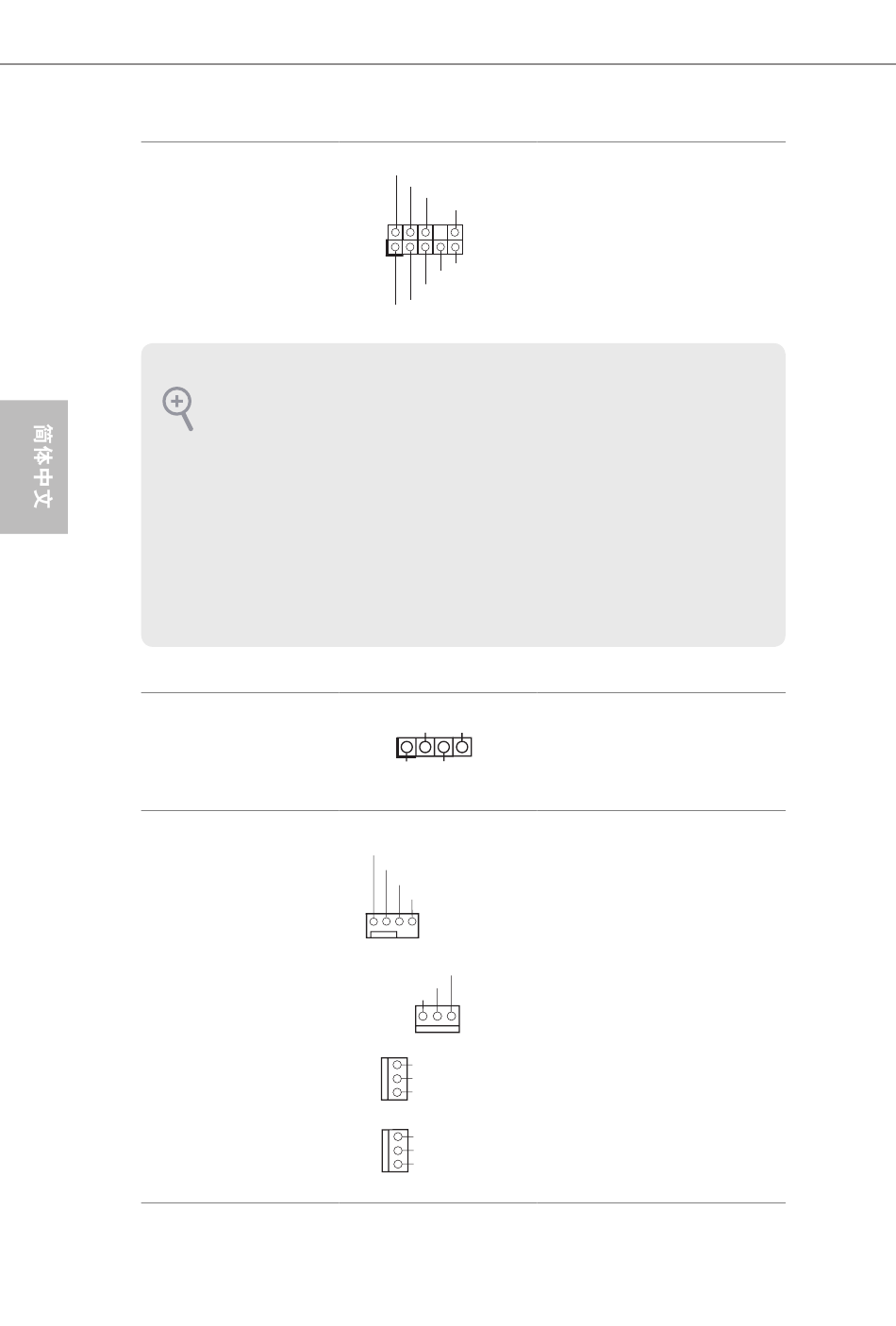

前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 32 个）
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC'97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的"FrontMic"（前麦克风）
选项卡，调整 "Recording Volume"（录音音量）。
机箱扬声器接脚
(4 针 SPEAKER1)
见第 1 页，第 22 个）
机箱和电源风扇接口
(4 针 CHA_FAN1)
见第 1 页，第 24 个）
(3 针 CHA_FAN2)
见第 1 页，第 23 个）
(3 针 CHA_FAN3)
见第 1 页，第 10 个）
(3 针 PWR_FAN1)
见第 1 页，第 35 个）
150
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
FAN_SPEED
GND
+12V
FAN_SPEED
此接脚用于将音频设备
连接到前音频面板。
请将机箱扬声器连接到
此接脚。
请将风扇线连接到风扇
接口并使黑线匹配接
地针脚。CHA_FAN 風
扇速度可通過 UEFI 或
A-Tuning 來控制。
