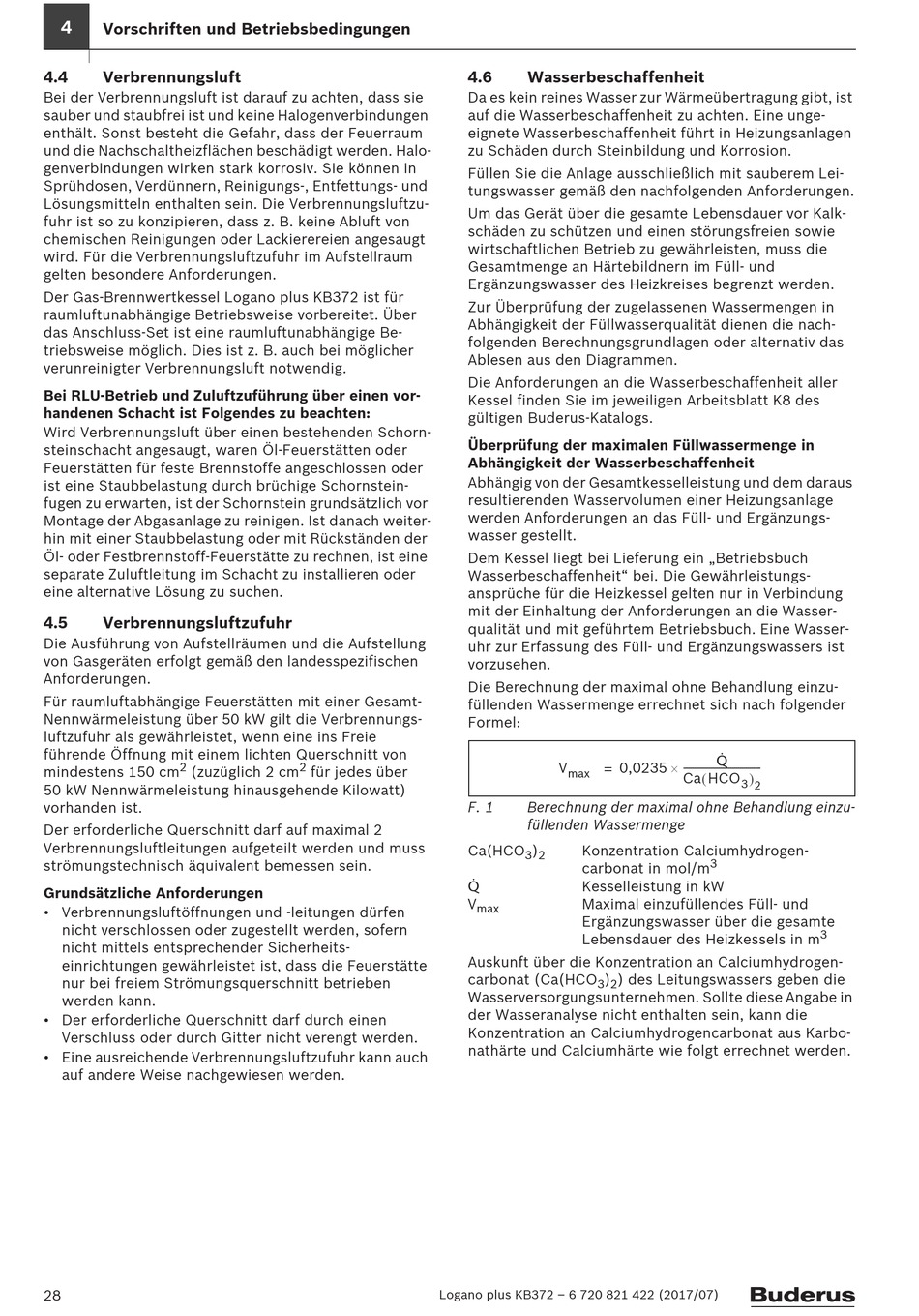

4
Vorschriften und Betriebsbedingungen
4.4

Verbrennungsluft

Bei der Verbrennungsluft ist darauf zu achten, dass sie
sauber und staubfrei ist und keine Halogenverbindungen
enthält. Sonst besteht die Gefahr, dass der Feuerraum
und die Nachschaltheizflächen beschädigt werden. Halo-
genverbindungen wirken stark korrosiv. Sie können in
Sprühdosen, Verdünnern, Reinigungs-, Entfettungs- und
Lösungsmitteln enthalten sein. Die Verbrennungsluftzu-
fuhr ist so zu konzipieren, dass z. B. keine Abluft von
chemischen Reinigungen oder Lackierereien angesaugt
wird. Für die Verbrennungsluftzufuhr im Aufstellraum
gelten besondere Anforderungen.
Der Gas-Brennwertkessel Logano plus KB372 ist für
raumluftunabhängige Betriebsweise vorbereitet. Über
das Anschluss-Set ist eine raumluftunabhängige Be-
triebsweise möglich. Dies ist z. B. auch bei möglicher
verunreinigter Verbrennungsluft notwendig.
Bei RLU-Betrieb und Zuluftzuführung über einen vor-
handenen Schacht ist Folgendes zu beachten:
Wird Verbrennungsluft über einen bestehenden Schorn-
steinschacht angesaugt, waren Öl-Feuerstätten oder
Feuerstätten für feste Brennstoffe angeschlossen oder
ist eine Staubbelastung durch brüchige Schornstein-
fugen zu erwarten, ist der Schornstein grundsätzlich vor
Montage der Abgasanlage zu reinigen. Ist danach weiter-
hin mit einer Staubbelastung oder mit Rückständen der
Öl- oder Festbrennstoff-Feuerstätte zu rechnen, ist eine
separate Zuluftleitung im Schacht zu installieren oder
eine alternative Lösung zu suchen.
4.5

Verbrennungsluftzufuhr

Die Ausführung von Aufstellräumen und die Aufstellung
von Gasgeräten erfolgt gemäß den landesspezifischen
Anforderungen.
Für raumluftabhängige Feuerstätten mit einer Gesamt-
Nennwärmeleistung über 50 kW gilt die Verbrennungs-
luftzufuhr als gewährleistet, wenn eine ins Freie
führende Öffnung mit einem lichten Querschnitt von
2
mindestens 150 cm (zuzüglich 2 cm
50 kW Nennwärmeleistung hinausgehende Kilowatt)
vorhanden ist.
Der erforderliche Querschnitt darf auf maximal 2
Verbrennungsluftleitungen aufgeteilt werden und muss
strömungstechnisch äquivalent bemessen sein.
Grundsätzliche Anforderungen
• Verbrennungsluftöffnungen und -leitungen dürfen
nicht verschlossen oder zugestellt werden, sofern
nicht mittels entsprechender Sicherheits-
einrichtungen gewährleistet ist, dass die Feuerstätte
nur bei freiem Strömungsquerschnitt betrieben
werden kann.
• Der erforderliche Querschnitt darf durch einen
Verschluss oder durch Gitter nicht verengt werden.
• Eine ausreichende Verbrennungsluftzufuhr kann auch
auf andere Weise nachgewiesen werden.
28
4.6
Da es kein reines Wasser zur Wärmeübertragung gibt, ist
auf die Wasserbeschaffenheit zu achten. Eine unge-
eignete Wasserbeschaffenheit führt in Heizungsanlagen
zu Schäden durch Steinbildung und Korrosion.
Füllen Sie die Anlage ausschließlich mit sauberem Lei-
tungswasser gemäß den nachfolgenden Anforderungen.
Um das Gerät über die gesamte Lebensdauer vor Kalk-
schäden zu schützen und einen störungsfreien sowie
wirtschaftlichen Betrieb zu gewährleisten, muss die
Gesamtmenge an Härtebildnern im Füll- und
Ergänzungswasser des Heizkreises begrenzt werden.
Zur Überprüfung der zugelassenen Wassermengen in
Abhängigkeit der Füllwasserqualität dienen die nach-
folgenden Berechnungsgrundlagen oder alternativ das
Ablesen aus den Diagrammen.
Die Anforderungen an die Wasserbeschaffenheit aller
Kessel finden Sie im jeweiligen Arbeitsblatt K8 des
gültigen Buderus-Katalogs.
Überprüfung der maximalen Füllwassermenge in
Abhängigkeit der Wasserbeschaffenheit
Abhängig von der Gesamtkesselleistung und dem daraus
resultierenden Wasservolumen einer Heizungsanlage
werden Anforderungen an das Füll- und Ergänzungs-
wasser gestellt.
Dem Kessel liegt bei Lieferung ein „Betriebsbuch
Wasserbeschaffenheit" bei. Die Gewährleistungs-
ansprüche für die Heizkessel gelten nur in Verbindung
mit der Einhaltung der Anforderungen an die Wasser-
qualität und mit geführtem Betriebsbuch. Eine Wasser-
uhr zur Erfassung des Füll- und Ergänzungswassers ist
vorzusehen.
Die Berechnung der maximal ohne Behandlung einzu-
füllenden Wassermenge errechnet sich nach folgender
Formel:
2
für jedes über
F. 1
Ca(HCO
Q
V
Auskunft über die Konzentration an Calciumhydrogen-
carbonat (Ca(HCO
Wasserversorgungsunternehmen. Sollte diese Angabe in
der Wasseranalyse nicht enthalten sein, kann die
Konzentration an Calciumhydrogencarbonat aus Karbo-
nathärte und Calciumhärte wie folgt errechnet werden.
Logano plus KB372 – 6 720 821 422 (2017/07)

Wasserbeschaffenheit

V 0,0235
=
max
Berechnung der maximal ohne Behandlung einzu-
füllenden Wassermenge
) Konzentration Calciumhydrogen-
3 2
carbonat in mol/m
Kesselleistung in kW
Maximal einzufüllendes Füll- und
max
Ergänzungswasser über die gesamte
Lebensdauer des Heizkessels in m
) ) des Leitungswassers geben die
3 2
Q
--------------------------------------- -
Ca HCO
3 2
3
3
