Buderus Logano plus GB102S-16 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Logano plus GB102S-16:
- Hinweise zur abgasführung (20 Seiten)
Verwandte Anleitungen für Buderus Logano plus GB102S-16
Inhaltszusammenfassung für Buderus Logano plus GB102S-16

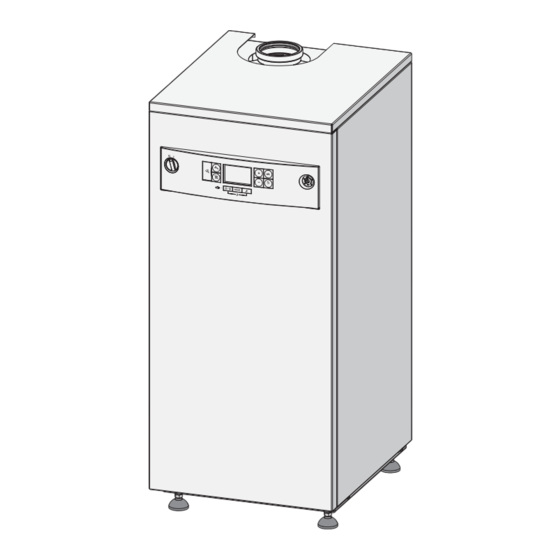

- Seite 1 Gas-Brennwertkessel Bedienungsanleitung Logano plus GB102S-16/30 Vor Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ......3 Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heizungstechnik in bewährter Buderus Qua-... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Bei Kessel mit offenem Betrieb: Vergiftungsgefahr durch Abgase bei unzureichendem Verbrennungsluftzufuhr Warnungen ▶ Verbrennungsluftzuführ sicherstellen. Warnhinweise im Text werden mit einem Warndreieck ▶ Lüftungsöffnungen in Türen, Fenstern und Wänden nicht schliessen gekennzeichnet. oder verringern. Ausreichender Verbrennungsluftzufuhr gewährleis- Zusätzlich kennzeichnen Signalwörter die Art und ten, auch bei später installierten Geräte, wie zB Abluftventilatoren, Schwere der Folgen, falls die Maßnahmen zur Abwen-... -
Seite 4: Produktinformationen
Produktinformationen Es sind geeignete Vorkehrungen zu treffen, um Sichtprüfungen aller Ab- Produktinformationen gasrohranschlüsse und -dichtstellen zu ermöglichen. Das Gerät muss so installiert werden, dass: Bestimmungsgemäße Verwendung ▶ Servicetechniker frei und sicher am Gerät arbeiten können (siehe Be- Das Gerät ist nur geeignet als Gas-Brennwertkessel für Raumheizung schreibung in der Installationsanleitung). -
Seite 5: Bedienung
Bedienung Bedienung Das Brennwertgerät kann ausgestattet werden mit einer Bedieneinheit Displayanzeige Logamatic zum Beispiel RC200 (Zubehör). Zu näheren Informationen siehe Anleitung des Reglers oder der Bedieneinheit. Übersicht der Bedienelemente 6 720 619 605-12.1O Bild 2 Displaysymbole Warmwasserbetrieb aus Warmwasserbetrieb ein Solarbetrieb reset Witterungsgeführer Betrieb (Regelsystem mit Außentempe-... -
Seite 6: Heizung Einschalten
Bedienung ▶ Einstellung mit der ok-Taste speichern. Nach jedem Einschalten des Geräts startet das Siphon- Das Symbol wird kurz angezeigt. füllprogramm. Das Gerät läuft ca. 15 Minuten lang mit minimaler Leistung, um den Kondensatsiphon zu füllen. Während das Programm aktiv ist, blinkt das Symbol Gerät ausschalten ▶... -
Seite 7: Warmwasserbetrieb Einstellen
Bedienung ▶ Zum Speichern der Einstellung ok drücken. unter die Solltemperatur sinkt, wird der Warmwasserspeicher bis zur Das Symbol wird kurz angezeigt und bestätigt, dass die Einstellung Solltemperatur erwärmt. Anschließend schaltet die Steuerung zu- gespeichert wurde. rück in den Heizbetrieb. •... -
Seite 8: Sommerbetrieb Ein-/Ausschalten
Anlagenbetriebsdruck Sommerbetrieb ein-/ausschalten Anlagenbetriebsdruck Im Sommerbetrieb ist die Heizung ausgeschaltet, die Stromversorgung des Geräts und des Regelsystems wird jedoch aufrechterhalten und der Wasserdruck prüfen (nur Anlagenkessel) WW-Betrieb ist eingeschaltet. Der normale Betriebsdruck beträgt 1 bis 2 bar. HINWEIS: Frostgefahr. Im Sommerbetrieb sind nur die Wenn der Druck kontinuierlich nachjustiert werden muss oder ständig Frostschutzeinrichtungen aktiv. -
Seite 9: Störung Oder Ausfall
Störung oder Ausfall Störung oder Ausfall Umweltschutz/Entsorgung Alle Sicherheits-, Regel- und Steuerungskomponenten werden elektro- Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. nisch überwacht. Die Qualität unserer Produkte, ihre Wirtschaftlichkeit und Umwelt- freundlichkeit sind für uns gleichermaßen wichtig. Außerdem werden Alle Betriebszustände und Störungen werden aufgezeichnet. alle Gesetze und Vorschriften zum Umweltschutz strikt eingehalten. - Seite 10 Energiesparhinweise HEIZKÖRPER Die Leistung von Heizkörpern unter Fenstern wird beeinträchtigt, wenn Gardinen oder Vorhänge über den Heizkörper reichen. Außerdem soll- ten möglichst keine Regale über oder vor Heizkörpern aufgestellt oder angebracht werden. Alle Heizkörperthermostatventile sollten alle 2 bis 3 Monate mit der Hand bewegt werden, um ein Anhaften zu vermeiden.
-
Seite 11: Kurzanleitung
Kurzanleitung Kurzanleitung Gerät ein-/ausschalten Maximale Vorlauftemperatur einstellen ▶ Taste ( drücken. Heizbetrieb ein-/ausschalten 6 720 619 605-13.1O ▶ Taste ( so oft drücken, bis im Display das Symbol ( oder das ▶ Um die Vorlauftemperatur einzustellen, Taste + oder – drücken. Symbol ] blinkt.
