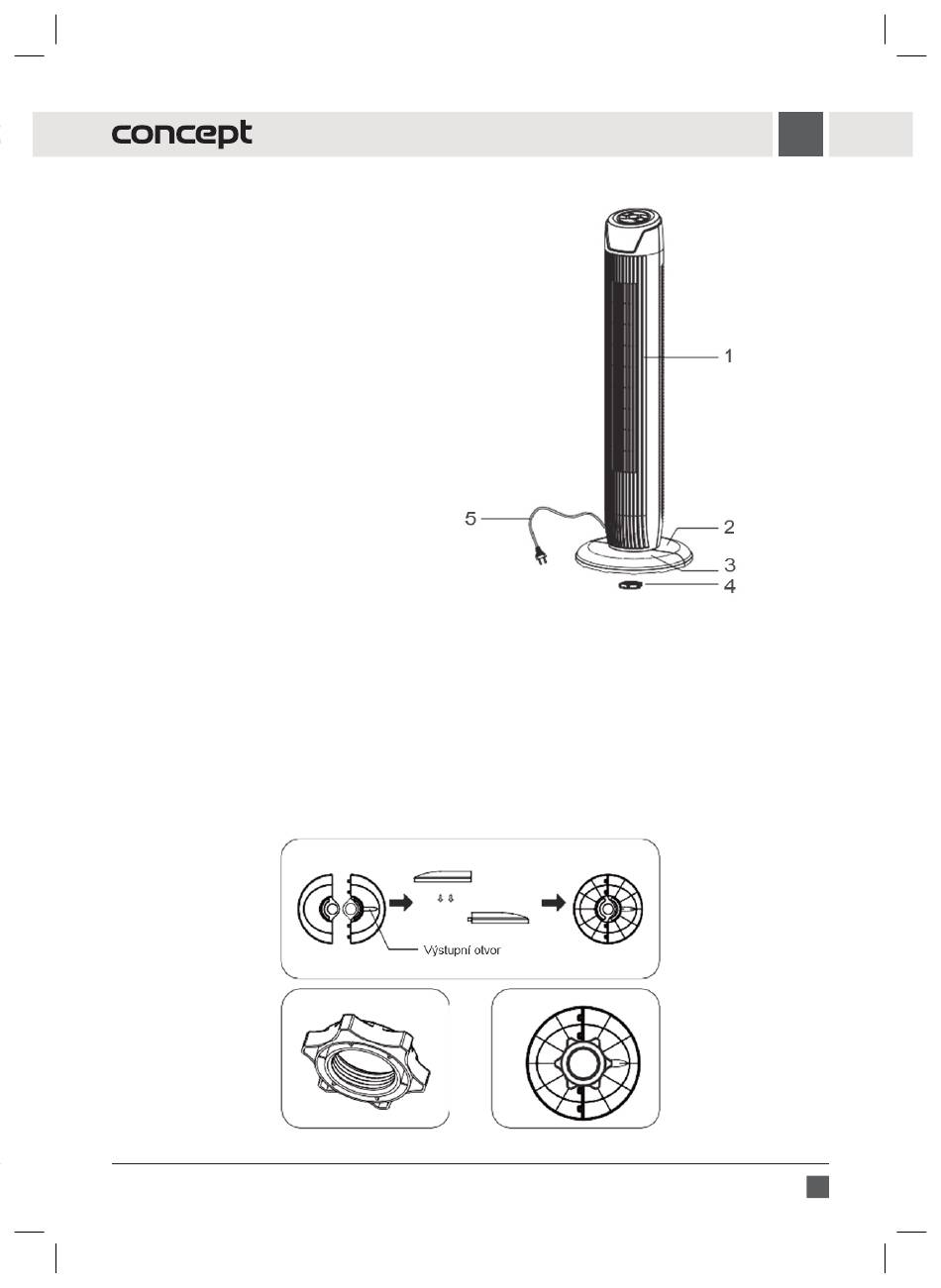

. POPIS VÝROBKU
1. Telo spotrebiča
2. Zadný podstavec
3. Predný podstavec
4. Plastová matica
i
5. Napájací kábel
k
Poznámka: Všetky obrázky použité v tomto návode sú
iba ilustračné. V prípade akýchkoľvek rozdielov medzi
použitými obrázkami a skutočným výrobkom sa treba
riadiť skutočným výrobkom.
POKYNY NA ZOSTAVENIE
1. Vyberte zo škatule telo ventilátora a jednotlivé diely . Predný podstavec položte na zadný podstavec a spojte ich
dohromady (pozri obr. 1).
2. Odskrutkujte plastovú maticu z tela ventilátora.
3. Napájací kábel prestrčte cez žliabok a telo ventilátora zasaďte do základne (pozri obr. 3).
4. Telo ventilátora pripevnite k podstavcu pomocou plastovej matice (pozri obr. 2).
0 VS5100/VS5110
obr. 1
obr. 2 obr. 3
