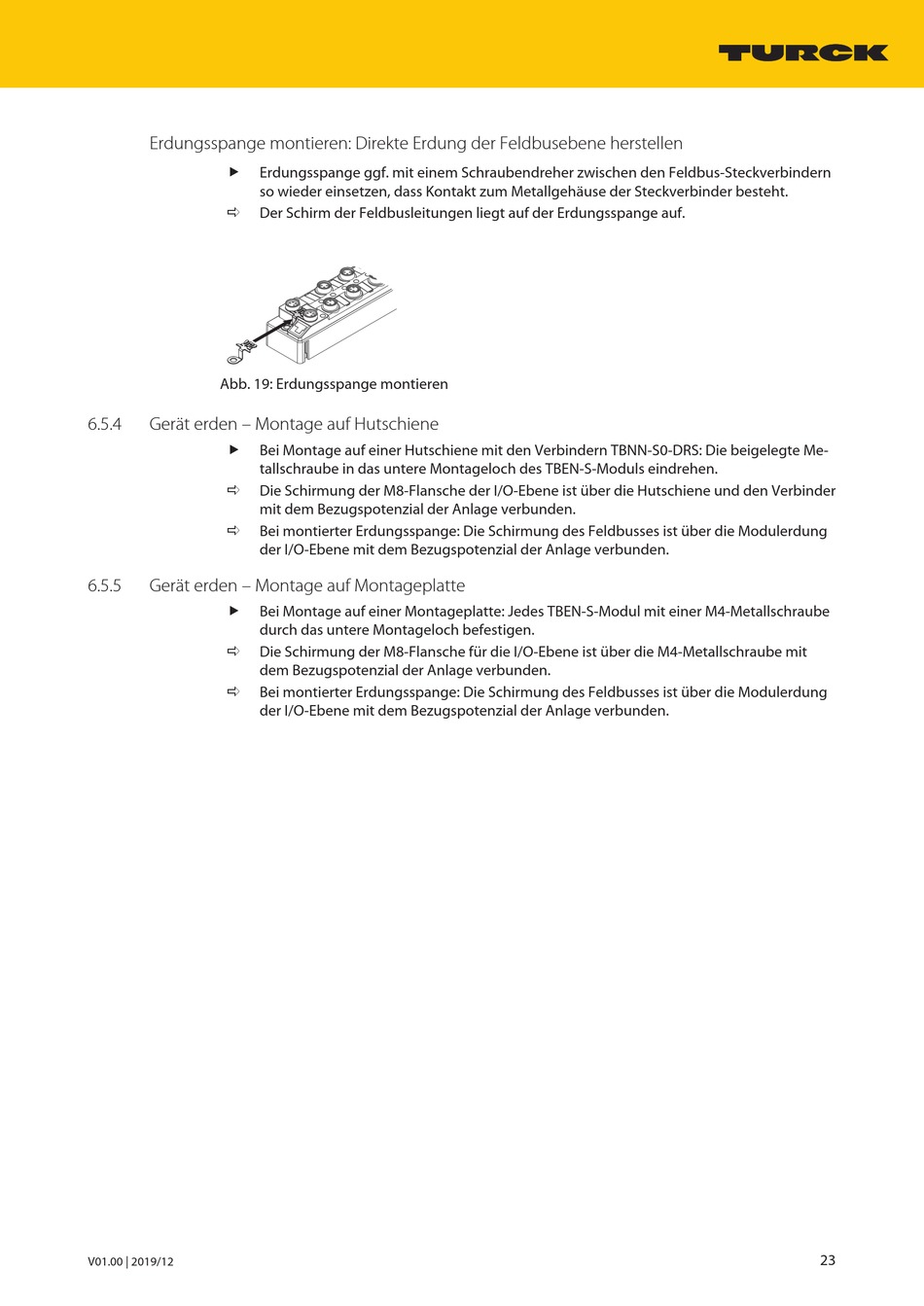

Erdungsspange montieren: Direkte Erdung der Feldbusebene herstellen
„
Erdungsspange ggf. mit einem Schraubendreher zwischen den Feldbus-Steckverbindern
so wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder besteht.
a
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 19: Erdungsspange montieren
6.5.4
Gerät erden – Montage auf Hutschiene
„
Bei Montage auf einer Hutschiene mit den Verbindern TBNN-S0-DRS: Die beigelegte Me-
tallschraube in das untere Montageloch des TBEN-S-Moduls eindrehen.
a
Die Schirmung der M8-Flansche der I/O-Ebene ist über die Hutschiene und den Verbinder
mit dem Bezugspotenzial der Anlage verbunden.
a
Bei montierter Erdungsspange: Die Schirmung des Feldbusses ist über die Modulerdung
der I/O-Ebene mit dem Bezugspotenzial der Anlage verbunden.
6.5.5
Gerät erden – Montage auf Montageplatte
„
Bei Montage auf einer Montageplatte: Jedes TBEN-S-Modul mit einer M4-Metallschraube
durch das untere Montageloch befestigen.
a
Die Schirmung der M8-Flansche für die I/O-Ebene ist über die M4-Metallschraube mit
dem Bezugspotenzial der Anlage verbunden.
a
Bei montierter Erdungsspange: Die Schirmung des Feldbusses ist über die Modulerdung
der I/O-Ebene mit dem Bezugspotenzial der Anlage verbunden.
