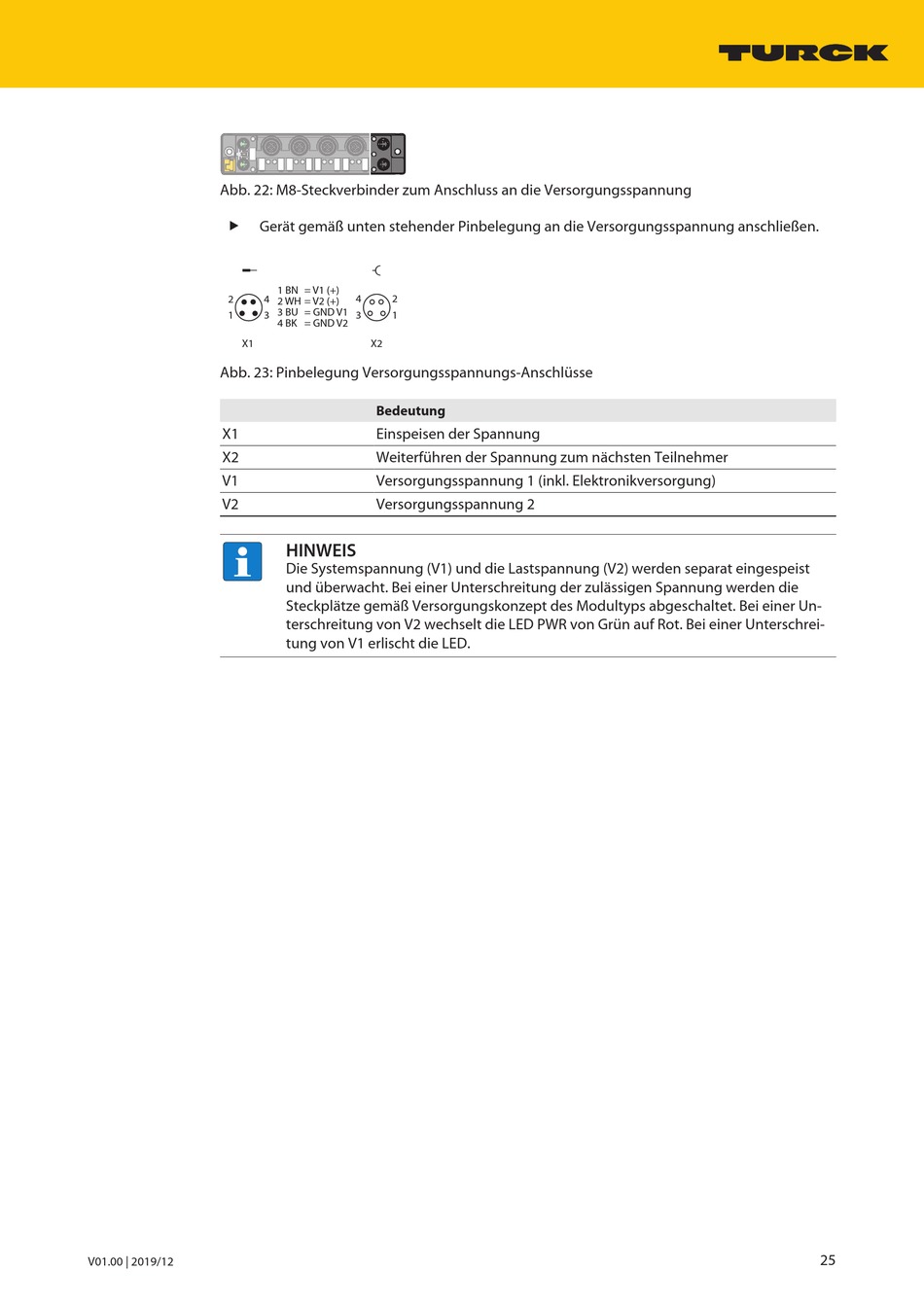

Abb. 22: M8-Steckverbinder zum Anschluss an die Versorgungsspannung
„
Gerät gemäß unten stehender Pinbelegung an die Versorgungsspannung anschließen.
w
2
1
X1
Abb. 23: Pinbelegung Versorgungsspannungs-Anschlüsse
X1
X2
V1
V2
V01.00 | 2019/12
v
1 BN = V1 (+)
4
4
2
2 WH = V2 (+)
3 BU = GND V1
3
3
1
4 BK = GND V2
X2
Bedeutung
Einspeisen der Spannung
Weiterführen der Spannung zum nächsten Teilnehmer
Versorgungsspannung 1 (inkl. Elektronikversorgung)
Versorgungsspannung 2
HINWEIS
Die Systemspannung (V1) und die Lastspannung (V2) werden separat eingespeist
und überwacht. Bei einer Unterschreitung der zulässigen Spannung werden die
Steckplätze gemäß Versorgungskonzept des Modultyps abgeschaltet. Bei einer Un-
terschreitung von V2 wechselt die LED PWR von Grün auf Rot. Bei einer Unterschrei-
tung von V1 erlischt die LED.
