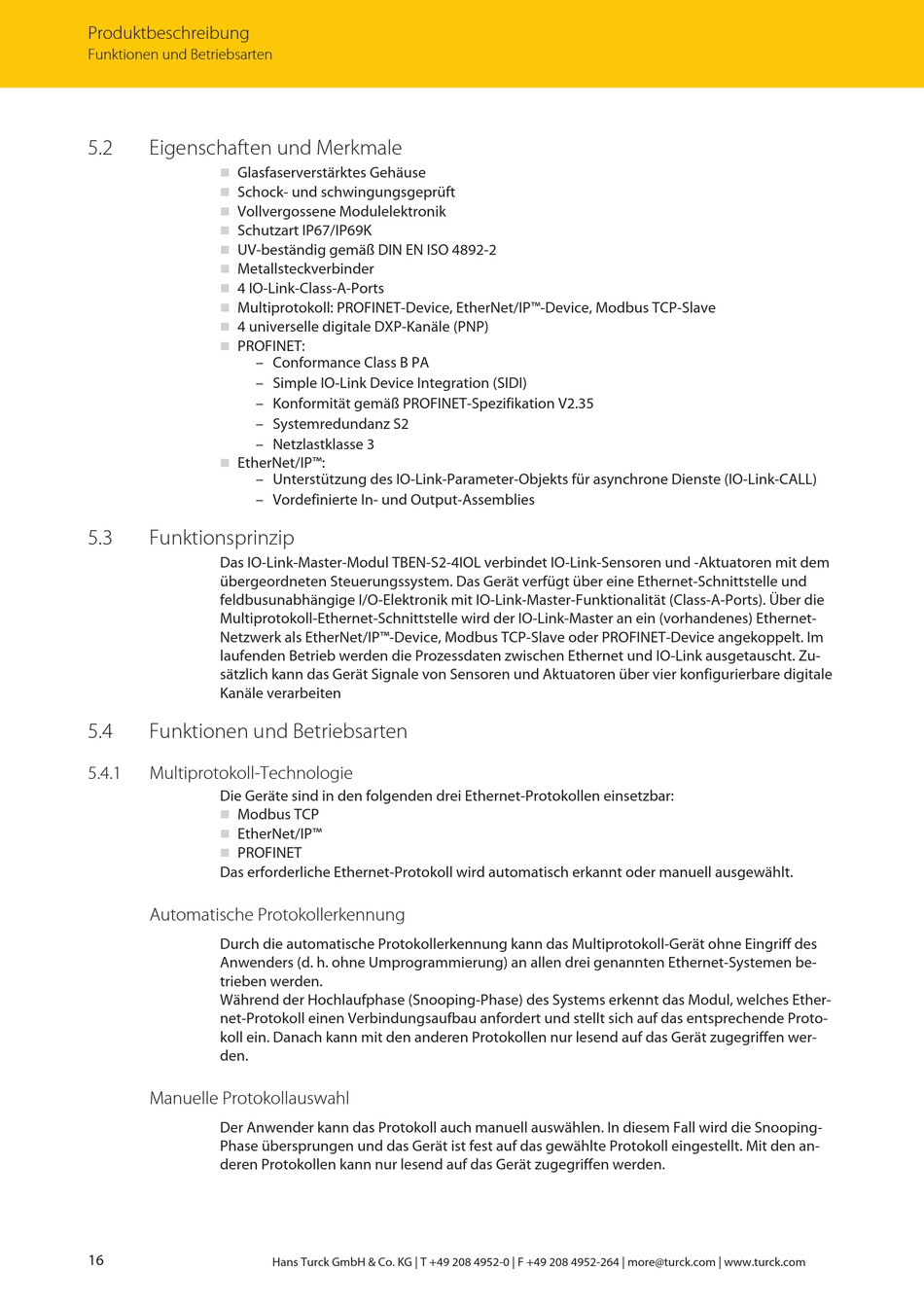

Produktbeschreibung
Funktionen und Betriebsarten
5.2
Eigenschaften und Merkmale
n
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
n
Vollvergossene Modulelektronik
n
Schutzart IP67/IP69K
n
UV-beständig gemäß DIN EN ISO 4892-2
n
Metallsteckverbinder
n
4 IO-Link-Class-A-Ports
n
Multiprotokoll: PROFINET-Device, EtherNet/IP™-Device, Modbus TCP-Slave
n
4 universelle digitale DXP-Kanäle (PNP)
n
PROFINET:
n
– Conformance Class B PA
– Simple IO-Link Device Integration (SIDI)
– Konformität gemäß PROFINET-Spezifikation V2.35
– Systemredundanz S2
– Netzlastklasse 3
EtherNet/IP™:
n
– Unterstützung des IO-Link-Parameter-Objekts für asynchrone Dienste (IO-Link-CALL)
– Vordefinierte In- und Output-Assemblies
5.3
Funktionsprinzip
Das IO-Link-Master-Modul TBEN-S2-4IOL verbindet IO-Link-Sensoren und -Aktuatoren mit dem
übergeordneten Steuerungssystem. Das Gerät verfügt über eine Ethernet-Schnittstelle und
feldbusunabhängige I/O-Elektronik mit IO-Link-Master-Funktionalität (Class-A-Ports). Über die
Multiprotokoll-Ethernet-Schnittstelle wird der IO-Link-Master an ein (vorhandenes) Ethernet-
Netzwerk als EtherNet/IP™-Device, Modbus TCP-Slave oder PROFINET-Device angekoppelt. Im
laufenden Betrieb werden die Prozessdaten zwischen Ethernet und IO-Link ausgetauscht. Zu-
sätzlich kann das Gerät Signale von Sensoren und Aktuatoren über vier konfigurierbare digitale
Kanäle verarbeiten
5.4
Funktionen und Betriebsarten
5.4.1
Multiprotokoll-Technologie
Die Geräte sind in den folgenden drei Ethernet-Protokollen einsetzbar:
Modbus TCP
n
n
EtherNet/IP™
PROFINET
n
Das erforderliche Ethernet-Protokoll wird automatisch erkannt oder manuell ausgewählt.
Automatische Protokollerkennung
Durch die automatische Protokollerkennung kann das Multiprotokoll-Gerät ohne Eingriff des
Anwenders (d. h. ohne Umprogrammierung) an allen drei genannten Ethernet-Systemen be-
trieben werden.
Während der Hochlaufphase (Snooping-Phase) des Systems erkennt das Modul, welches Ether-
net-Protokoll einen Verbindungsaufbau anfordert und stellt sich auf das entsprechende Proto-
koll ein. Danach kann mit den anderen Protokollen nur lesend auf das Gerät zugegriffen wer-
den.
Manuelle Protokollauswahl
Der Anwender kann das Protokoll auch manuell auswählen. In diesem Fall wird die Snooping-
Phase übersprungen und das Gerät ist fest auf das gewählte Protokoll eingestellt. Mit den an-
deren Protokollen kann nur lesend auf das Gerät zugegriffen werden.
