Pilz PZE X4.1P Betriebsanleitung

21061-04
PZE X4.1P
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen instal-
liert und in Betrieb genommen werden,
die mit dieser Betriebsanleitung und den
geltenden Vorschriften über Arbeitssi-
cherheit und Unfallverhütung vertraut
sind. Beachten Sie die VDE- sowie die
örtlichen Vorschriften, insbesondere hin-
sichtlich der Schutzmaßnahmen.
• Halten Sie beim Transport, bei der Lage-
rung und im Betrieb die Bedingungen
nach EN 60068-2-6 ein (siehe techni-
sche Daten).
• Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt die Gewähr-
leistung.
• Montieren Sie das Gerät in einen Schalt-
schrank; Staub und Feuchtigkeit können
sonst zu Beeinträchtigungen der Funktio-
nen führen.
• Sorgen Sie an allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.
Bestimmungsgemäße Verwendung
Der Kontaktblock PZE X4.1P erfüllt die For-
derungen der EN 60204-1 und IEC 60204-
1. Das Gerät dient als Erweiterungsgerät
zur Kontaktverstärkung und Kontakt-
vervielfachung für ein Grundgerät. Grund-
geräte sind alle
• Sicherheitsschaltgeräte mit Rückführ-
kreis
• Sicherheitssteuerungen mit Rückführ-
kreis
• Geräte mit OSSD-Halbleiterausgängen
mit Rückführkreis
Die zu realisierende Kategorie nach
EN 954-1 ist abhängig von der Kategorie
des Grundgeräts. Sie kann vom Kontakt-
erweiterungsblock nicht überschritten wer-
den.

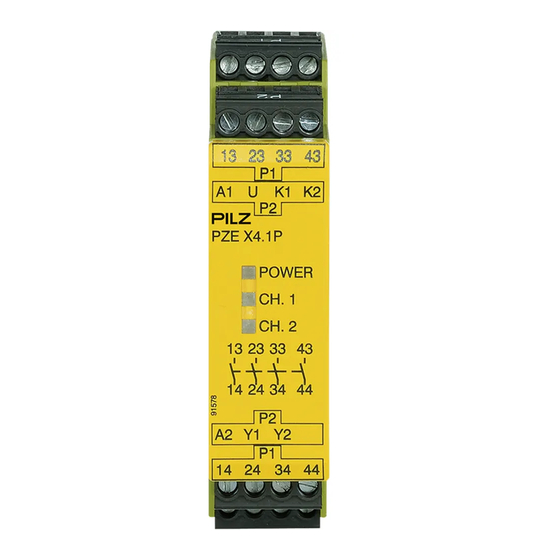

Gerätebeschreibung
Der Kontaktblock ist in einem S-99-Gehäu-
se untergebracht. Die Versorgungs-
spannung beträgt 24 V DC.
Merkmale:
• Relaisausgänge: 4 Sicherheitskontakte
(S), zwangsgeführt
• sichere Trennung der Sicherheits-
kontakte 13-14, 23-24, 33-34 von den
Eingangskreisen K1-U-K2 und dem
Rückführkreis Y1-Y2
• Anschluss für Rückführkreis
• Statusanzeige für Ausgangsrelais und
Versorgungsspannung
• wahlweise Schraubklemmen oder
Federkraftklemmen
Die Sicherheitseinrichtung bleibt auch nach
Ausfall eines Bauteils wirksam.
Safety regulations
• The unit may only be installed and
commissioned by personnel who are
familiar with both these instructions and
the current regulations for health and
safety at work and accident prevention.
Ensure VDE and local regulations are
met, especially those relating to safety.
• Transport, storage and operating
conditions should all conform to
EN 60068-2-6 (see "Technical details").
• The guarantee is rendered invalid if the
housing is opened or unauthorised
modifications are carried out.
• The unit should be panel mounted,
otherwise dust and moisture could
adversely affect its function.
• Sufficient fuse protection must be
provided on all output contacts with
capacitive and inductive loads.
Intended use
The contact block PZE X4.1P conforms to
the requirements of EN 60204-1 and
IEC 60204-1. The unit is an expander
module for increasing the number of
contacts available for a base unit. Base
units are all
• Safety relays with feedback loop
• Programmable safety systems with
feedback loop
• Units with OSSD semiconductor outputs
and feedback loop
The category to be implemented in
accordance with EN 954-1 depends on the
category of the base module. It cannot be
exceeded by the expander module.
Unit description
The contact block is enclosed in an S-99
housing. Supply voltage is 24 VDC.
Features:
• Relay outputs: 4 safety contacts (N/O),
positive guided
• Safe separation of safety contacts 13-
14, 23-24, 33-34 from input circuits K1-
U-K2 and feedback loop Y1-Y2
• Connection for feedback loop
• Status indicator for output relay and
supply voltage
• Screw terminals or spring-loaded
terminals
The safety function remains effective even
after a component failure.
- 1 -
Consignes de sécurité
• L'installation et la mise en service de l'ap-
pareil doivent être effectuées par une per-
sonne qui s'est familiarisée avec le pré-
sent manuel d'utilisation et avec les
prescriptions relatives à la sécurité du tra-
vail et à la prévention d'accidents. Tenez
compte des normes locales ou VDE appli-
cables, notamment en ce qui concerne les
mesures de protection.
• Pour le transport, le stockage et l'utilisa-
tion, respectez les exigences de la norme
EN 60068-2-6 (voir caractéristiques tech-
niques).
• L'ouverture du boîtier ou toutes modifi-
cations faites par l'utilisateur rendent la
garantie caduque.
• L'humidité et la poussière pouvant en-
traîner des dysfonctionnements,
l'appareil doit être monté dans une
armoire.
• Veillez à ce que tous les contacts de
sortie disposent d'un circuit de
protection suffisant en cas de charges
capacitives et inductives.
Utilisation conforme aux prescrip-
tions
Le bloc de contacts PZE X4.1P satisfait
aux exigences de l'EN 60204-1 et de
l'IEC 60204-1. L'appareil sert de module
d'extension pour l'augmentation et la
multiplication du nombre de contacts d'un
appareil de base. Les appareils de base
sont tous
• des blocs logiques de sécurité équipés
d'une boucle de retour
• des systèmes de sécurité équipés d'une
boucle de retour
• des appareils équipés de sorties
statiques OSSD avec boucle de retour
La catégorie à réaliser selon l'EN 954-1
dépend de la catégorie de l'appareil de
base. Elle ne peut pas être dépassée par
le bloc d'extension de contacts.
Description de l'appareil
Le bloc de contacts est logé dans un
boîtier S-99. Sa tension d'alimentation est
de 24 V DC.
Caractéristiques :
• Sorties à relais : 4 contacts de sécurité
(F) à contacts liés
• séparation galvanique entre les contacts
de sécurité 13-14, 23-24, 33-34 et les
circuits d'entrée K1-U-K2 et la boucle de
retour
Y1-Y2
• Raccord pour la boucle de retour
• Affichage de l'état du relais de sortie et
de la tension d'alimentation
• au choix borniers à vis ou borniers à res-
sort
Le dispositif de sécurité reste actif, même
en cas de défaillance d'un composant.
