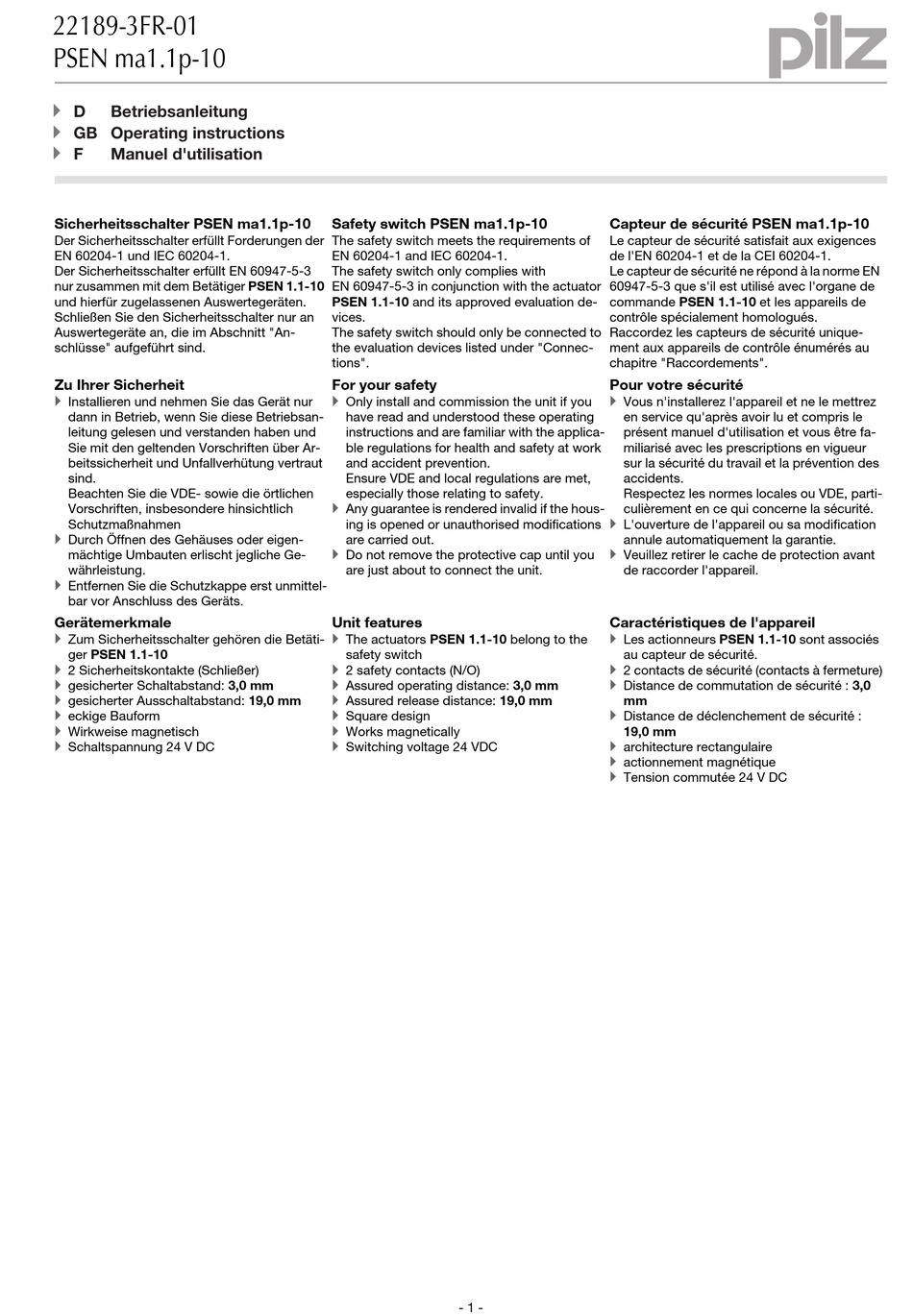

Pilz PSEN ma1.1p-10 Betriebsanleitung

22189-3FR-01
PSEN ma1.1p-10
PSEN ma1.1p-10 22189-3FR-01
Sicherheitsschalter PSEN ma1.1p-10
Der Sicherheitsschalter erfüllt Forderungen der 492074891
EN 60204-1 und IEC 60204-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 1.1-10
und hierfür zugelassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu Ihrer Sicherheit

Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale

510482059 Zum Sicherheitsschalter gehören die Betäti-
ger PSEN 1.1-10

510237579 2 Sicherheitskontakte (Schließer)

510312331 gesicherter Schaltabstand: 3,0 mm

gesicherter Ausschaltabstand: 19,0 mm

510316939 eckige Bauform

510321547 Wirkweise magnetisch

510477451 Schaltspannung 24 V DC
Safety switch PSEN ma1.1p-10
The safety switch meets the requirements of
EN 60204-1 and IEC 60204-1.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN 1.1-10 and its approved evaluation de-
vices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Do not remove the protective cap until you
are just about to connect the unit.
Unit features

The actuators PSEN 1.1-10 belong to the
safety switch

2 safety contacts (N/O)

Assured operating distance: 3,0 mm

Assured release distance: 19,0 mm

Square design

Works magnetically

Switching voltage 24 VDC
- 1 -
Capteur de sécurité PSEN ma1.1p-10
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1 et de la CEI 60204-1.
Le capteur de sécurité ne répond à la norme EN
60947-5-3 que s'il est utilisé avec l'organe de
commande PSEN 1.1-10 et les appareils de
contrôle spécialement homologués.
Raccordez les capteurs de sécurité unique-
ment aux appareils de contrôle énumérés au
chapitre "Raccordements".
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil

Les actionneurs PSEN 1.1-10 sont associés
au capteur de sécurité.

2 contacts de sécurité (contacts à fermeture)

Distance de commutation de sécurité : 3,0
mm

Distance de déclenchement de sécurité :
19,0 mm

architecture rectangulaire

actionnement magnétique

Tension commutée 24 V DC
