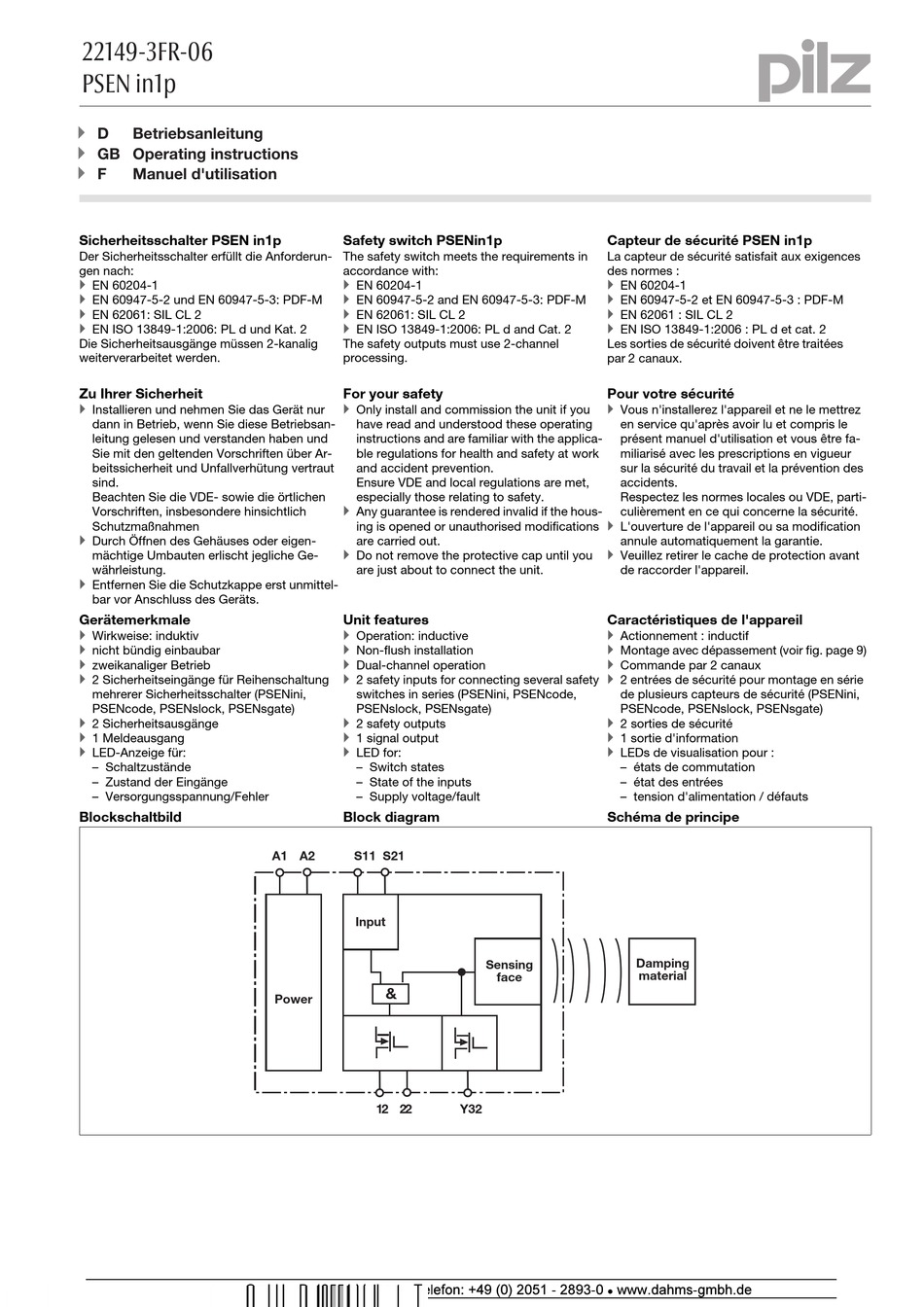

Pilz PSEN in1p Betriebsanleitung

22149-3FR-06
PSEN in1p
PSEN in1p 22149-3FR-04

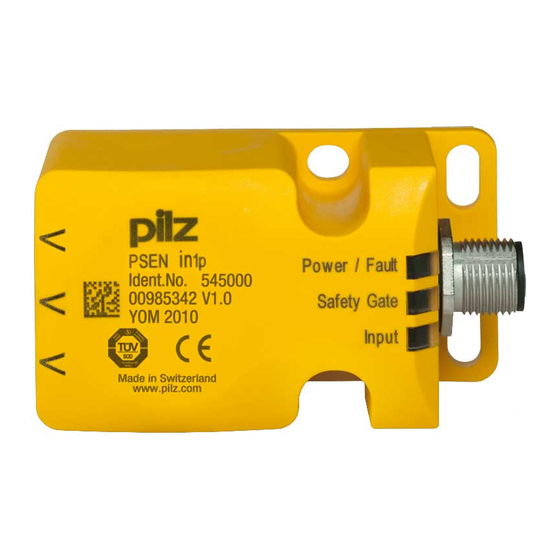

Sicherheitsschalter PSEN in1p
Der Sicherheitsschalter erfüllt die Anforderun- 1132340235
gen nach:

EN 60204-1

EN 60947-5-2 und EN 60947-5-3: PDF-M

EN 62061: SIL CL 2

EN ISO 13849-1:2006: PL d und Kat. 2
Die Sicherheitsausgänge müssen 2-kanalig
weiterverarbeitet werden.
Zu Ihrer Sicherheit

547263243 Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale

Wirkweise: induktiv
1132342667

nicht bündig einbaubar

zweikanaliger Betrieb

2 Sicherheitseingänge für Reihenschaltung
mehrerer Sicherheitsschalter (PSENini,
PSENcode, PSENslock, PSENsgate)

2 Sicherheitsausgänge

1 Meldeausgang

LED-Anzeige für:
– Schaltzustände
– Zustand der Eingänge
– Versorgungsspannung/Fehler
Blockschaltbild
1234 567 2
Safety switch PSENin1p
The safety switch meets the requirements in
accordance with:

EN 60204-1

EN 60947-5-2 and EN 60947-5-3: PDF-M

EN 62061: SIL CL 2

EN ISO 13849-1:2006: PL d and Cat. 2
The safety outputs must use 2-channel
processing.
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Do not remove the protective cap until you
are just about to connect the unit.
Unit features

Operation: inductive

Non-flush installation

Dual-channel operation

2 safety inputs for connecting several safety
switches in series (PSENini, PSENcode,
PSENslock, PSENsgate)

2 safety outputs

1 signal output

LED for:
– Switch states
– State of the inputs
– Supply voltage/fault
Block diagram
A1 A2 S11 S21
Input
&
Power
12 22
9   7               9  9
8 8
Capteur de sécurité PSEN in1p
La capteur de sécurité satisfait aux exigences
des normes :

EN 60204-1

EN 60947-5-2 et EN 60947-5-3 : PDF-M

EN 62061 : SIL CL 2

EN ISO 13849-1:2006 : PL d et cat. 2
Les sorties de sécurité doivent être traitées
par 2 canaux.
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil

Actionnement : inductif

Montage avec dépassement (voir fig. page 9)

Commande par 2 canaux

2 entrées de sécurité pour montage en série
de plusieurs capteurs de sécurité (PSENini,
PSENcode, PSENslock, PSENsgate)

2 sorties de sécurité

1 sortie d'information

LEDs de visualisation pour :
– états de commutation
– état des entrées
– tension d'alimentation / défauts
Schéma de principe
Sensing
face
Y32
! " # 6$ 9 % 67 # !
8
Damping
material
