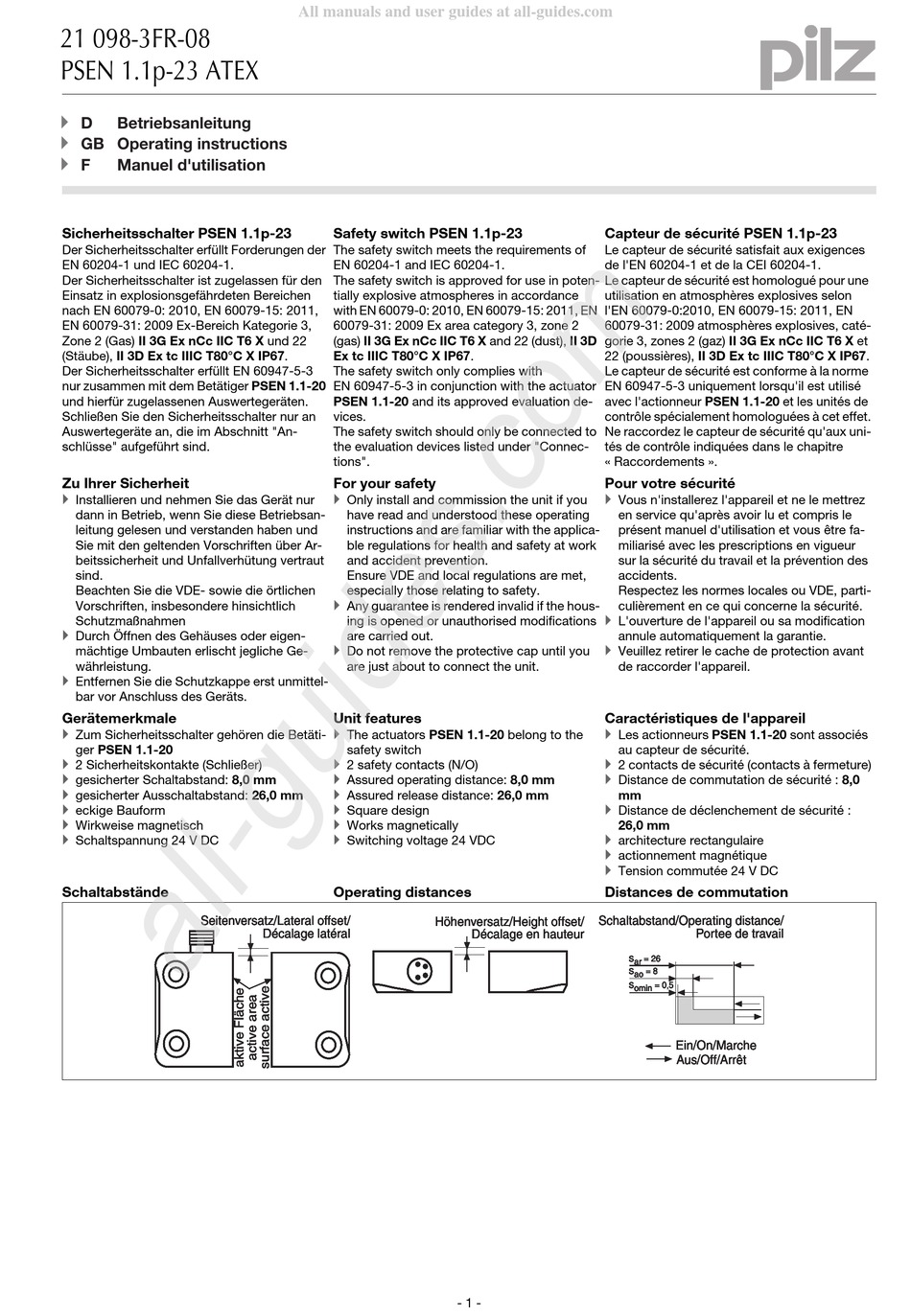

Pilz PSEN 1.1p-23 ATEX Betriebsanleitung

21 098-3FR-08
PSEN 1.1p-23 ATEX
PSEN 1.1p-23 ATEX 21 098-3FR-08

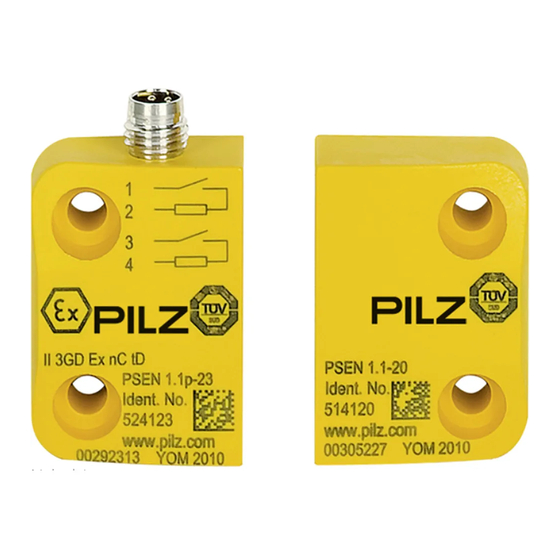

Sicherheitsschalter PSEN 1.1p-23
Der Sicherheitsschalter erfüllt Forderungen der
1392980363
EN 60204-1 und IEC 60204-1.
Der Sicherheitsschalter ist zugelassen für den
Einsatz in explosionsgefährdeten Bereichen
nach EN 60079-0: 2010, EN 60079-15: 2011,
EN 60079-31: 2009 Ex-Bereich Kategorie 3,
Zone 2 (Gas) II 3G Ex nCc IIC T6 X und 22
(Stäube), II 3D Ex tc IIIC T80°C X IP67.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 1.1-20
und hierfür zugelassenen Auswertegeräten.
Schließen Sie den Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu Ihrer Sicherheit

547263243 Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

Entfernen Sie die Schutzkappe erst unmittel-
777809547
bar vor Anschluss des Geräts.
Gerätemerkmale

510482059 Zum Sicherheitsschalter gehören die Betäti-
ger PSEN 1.1-20

2 Sicherheitskontakte (Schließer)
510237579

510312331 gesicherter Schaltabstand: 8,0 mm

gesicherter Ausschaltabstand: 26,0 mm

eckige Bauform
510316939

Wirkweise magnetisch
510321547

510477451 Schaltspannung 24 V DC
Schaltabstände
All manuals and user guides at all-guides.com
Safety switch PSEN 1.1p-23
The safety switch meets the requirements of
EN 60204-1 and IEC 60204-1.
The safety switch is approved for use in poten-
tially explosive atmospheres in accordance
with EN 60079-0: 2010, EN 60079-15: 2011, EN
60079-31: 2009 Ex area category 3, zone 2
(gas) II 3G Ex nCc IIC T6 X and 22 (dust), II 3D
Ex tc IIIC T80°C X IP67.
The safety switch only complies with
EN 60947-5-3 in conjunction with the actuator
PSEN 1.1-20 and its approved evaluation de-
vices.
The safety switch should only be connected to
the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Do not remove the protective cap until you
are just about to connect the unit.
Unit features

The actuators PSEN 1.1-20 belong to the
safety switch

2 safety contacts (N/O)

Assured operating distance: 8,0 mm

Assured release distance: 26,0 mm

Square design

Works magnetically

Switching voltage 24 VDC
Operating distances
- 1 -
Capteur de sécurité PSEN 1.1p-23
Le capteur de sécurité satisfait aux exigences
de l'EN 60204-1 et de la CEI 60204-1.
Le capteur de sécurité est homologué pour une
utilisation en atmosphères explosives selon
l'EN 60079-0:2010, EN 60079-15: 2011, EN
60079-31: 2009 atmosphères explosives, caté-
gorie 3, zones 2 (gaz) II 3G Ex nCc IIC T6 X et
22 (poussières), II 3D Ex tc IIIC T80°C X IP67.
Le capteur de sécurité est conforme à la norme
EN 60947-5-3 uniquement lorsqu'il est utilisé
avec l'actionneur PSEN 1.1-20 et les unités de
contrôle spécialement homologuées à cet effet.
Ne raccordez le capteur de sécurité qu'aux uni-
tés de contrôle indiquées dans le chapitre
« Raccordements ».
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil

Les actionneurs PSEN 1.1-20 sont associés
au capteur de sécurité.

2 contacts de sécurité (contacts à fermeture)

Distance de commutation de sécurité : 8,0
mm

Distance de déclenchement de sécurité :
26,0 mm

architecture rectangulaire

actionnement magnétique

Tension commutée 24 V DC
Distances de commutation
