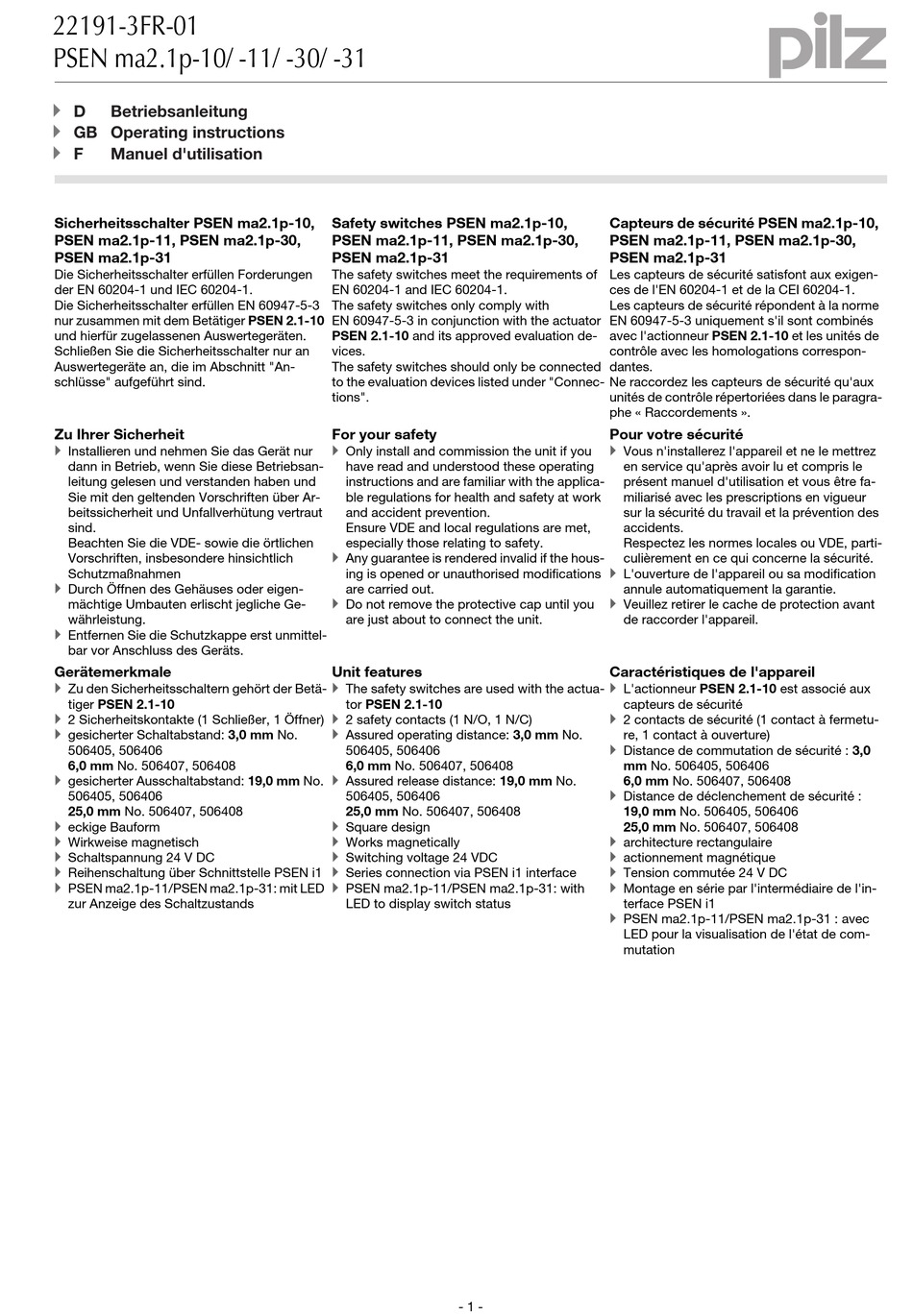

Pilz PSEN ma2.1p-11 Betriebsanleitung

22191-3FR-01
PSEN ma2.1p-10/ -11/ -30/ -31
PSEN ma2.1p-10/ -11/ -30/ -31 22191-3FR-01
Sicherheitsschalter PSEN ma2.1p-10,
PSEN ma2.1p-11, PSEN ma2.1p-30,
PSEN ma2.1p-31
Die Sicherheitsschalter erfüllen Forderungen 1325984395
der EN 60204-1 und IEC 60204-1.
Die Sicherheitsschalter erfüllen EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 2.1-10
und hierfür zugelassenen Auswertegeräten.
Schließen Sie die Sicherheitsschalter nur an
Auswertegeräte an, die im Abschnitt "An-
schlüsse" aufgeführt sind.
Zu Ihrer Sicherheit

Installieren und nehmen Sie das Gerät nur
547263243
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

777809547 Entfernen Sie die Schutzkappe erst unmittel-
bar vor Anschluss des Geräts.
Gerätemerkmale

1326001163 Zu den Sicherheitsschaltern gehört der Betä-
tiger PSEN 2.1-10

700964875 2 Sicherheitskontakte (1 Schließer, 1 Öffner)

510312331 gesicherter Schaltabstand: 3,0 mm No.
506405, 506406
6,0 mm No. 506407, 506408

gesicherter Ausschaltabstand: 19,0 mm No.
506405, 506406
25,0 mm No. 506407, 506408

510316939 eckige Bauform

510321547 Wirkweise magnetisch

Schaltspannung 24 V DC
510477451

Reihenschaltung über Schnittstelle PSEN i1
1311891979

PSEN ma2.1p-11/PSEN ma2.1p-31: mit LED
1326016395
zur Anzeige des Schaltzustands
Safety switches PSEN ma2.1p-10,
PSEN ma2.1p-11, PSEN ma2.1p-30,
PSEN ma2.1p-31
The safety switches meet the requirements of
EN 60204-1 and IEC 60204-1.
The safety switches only comply with
EN 60947-5-3 in conjunction with the actuator
PSEN 2.1-10 and its approved evaluation de-
vices.
The safety switches should only be connected
to the evaluation devices listed under "Connec-
tions".
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Do not remove the protective cap until you
are just about to connect the unit.
Unit features

The safety switches are used with the actua-
tor PSEN 2.1-10

2 safety contacts (1 N/O, 1 N/C)

Assured operating distance: 3,0 mm No.
506405, 506406
6,0 mm No. 506407, 506408

Assured release distance: 19,0 mm No.
506405, 506406
25,0 mm No. 506407, 506408

Square design

Works magnetically

Switching voltage 24 VDC

Series connection via PSEN i1 interface

PSEN ma2.1p-11/PSEN ma2.1p-31: with
LED to display switch status
- 1 -
Capteurs de sécurité PSEN ma2.1p-10,
PSEN ma2.1p-11, PSEN ma2.1p-30,
PSEN ma2.1p-31
Les capteurs de sécurité satisfont aux exigen-
ces de l'EN 60204-1 et de la CEI 60204-1.
Les capteurs de sécurité répondent à la norme
EN 60947-5-3 uniquement s'il sont combinés
avec l'actionneur PSEN 2.1-10 et les unités de
contrôle avec les homologations correspon-
dantes.
Ne raccordez les capteurs de sécurité qu'aux
unités de contrôle répertoriées dans le paragra-
phe « Raccordements ».
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Veuillez retirer le cache de protection avant
de raccorder l'appareil.
Caractéristiques de l'appareil

L'actionneur PSEN 2.1-10 est associé aux
capteurs de sécurité

2 contacts de sécurité (1 contact à fermetu-
re, 1 contact à ouverture)

Distance de commutation de sécurité : 3,0
mm No. 506405, 506406
6,0 mm No. 506407, 506408

Distance de déclenchement de sécurité :
19,0 mm No. 506405, 506406
25,0 mm No. 506407, 506408

architecture rectangulaire

actionnement magnétique

Tension commutée 24 V DC

Montage en série par l'intermédiaire de l'in-
terface PSEN i1

PSEN ma2.1p-11/PSEN ma2.1p-31 : avec
LED pour la visualisation de l'état de com-
mutation
