2.3.3 Schalttafeleinbau des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer Hutschiene zu montieren:
1.
2.
2.3.3 Schalttafeleinbau des Geräts
Für die Montage an einem Panel kann der RUGGEDCOM RX1500 mit Panel-/Hutschie-
nenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses vorinstalliert
werden. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalt-
tafel zu befestigen.
12
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

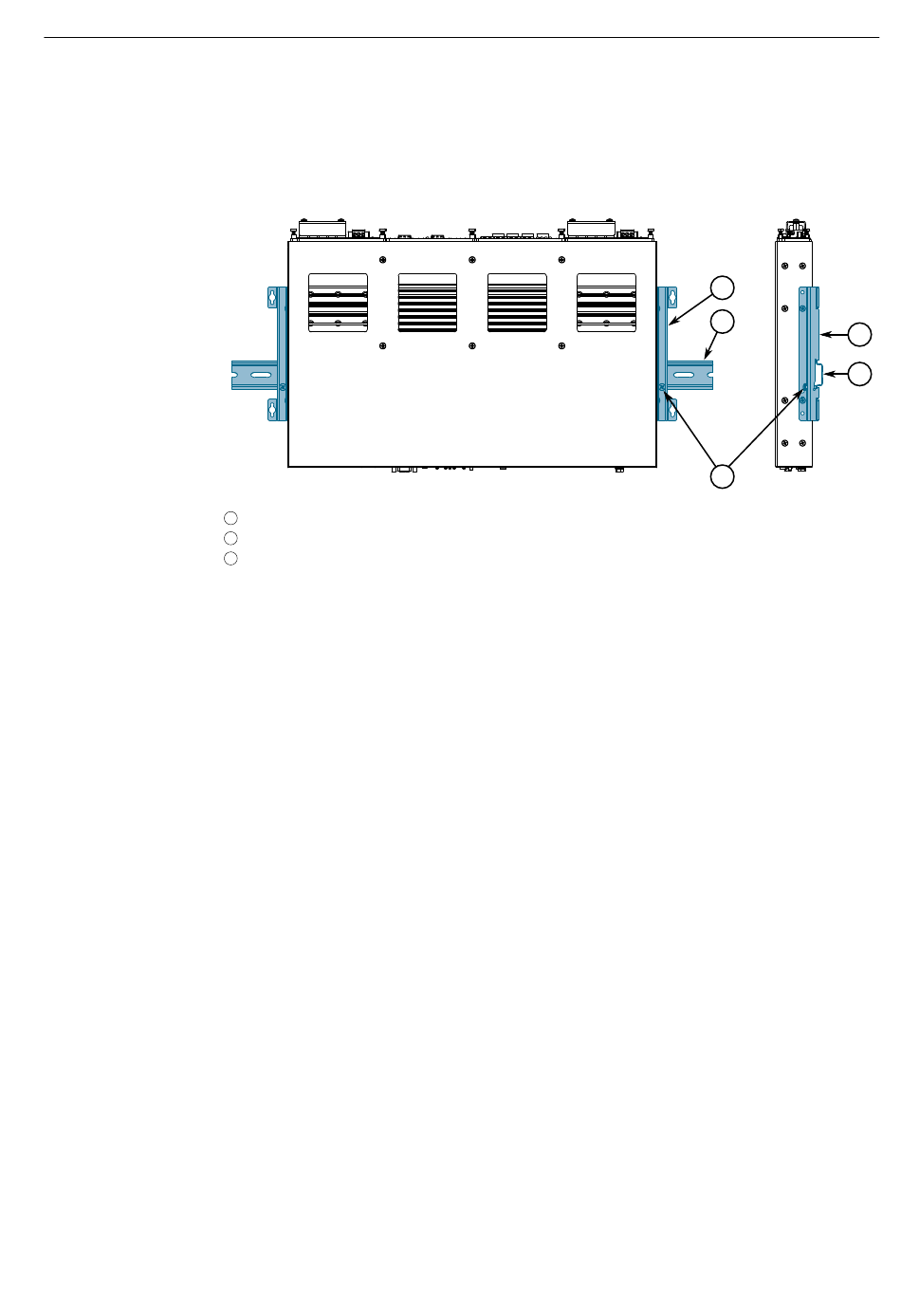

Abbildung 2.2 Montage auf Hutschiene
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
1
2
3
RUGGEDCOM RX1500
Montagehandbuch, 12/2019, C79000-G8900-1053-16
