Kapitel 2
Installation des Geräts
1.
Richten Sie den Schlitz in der Halterung mit der DIN-Schiene aus.
1

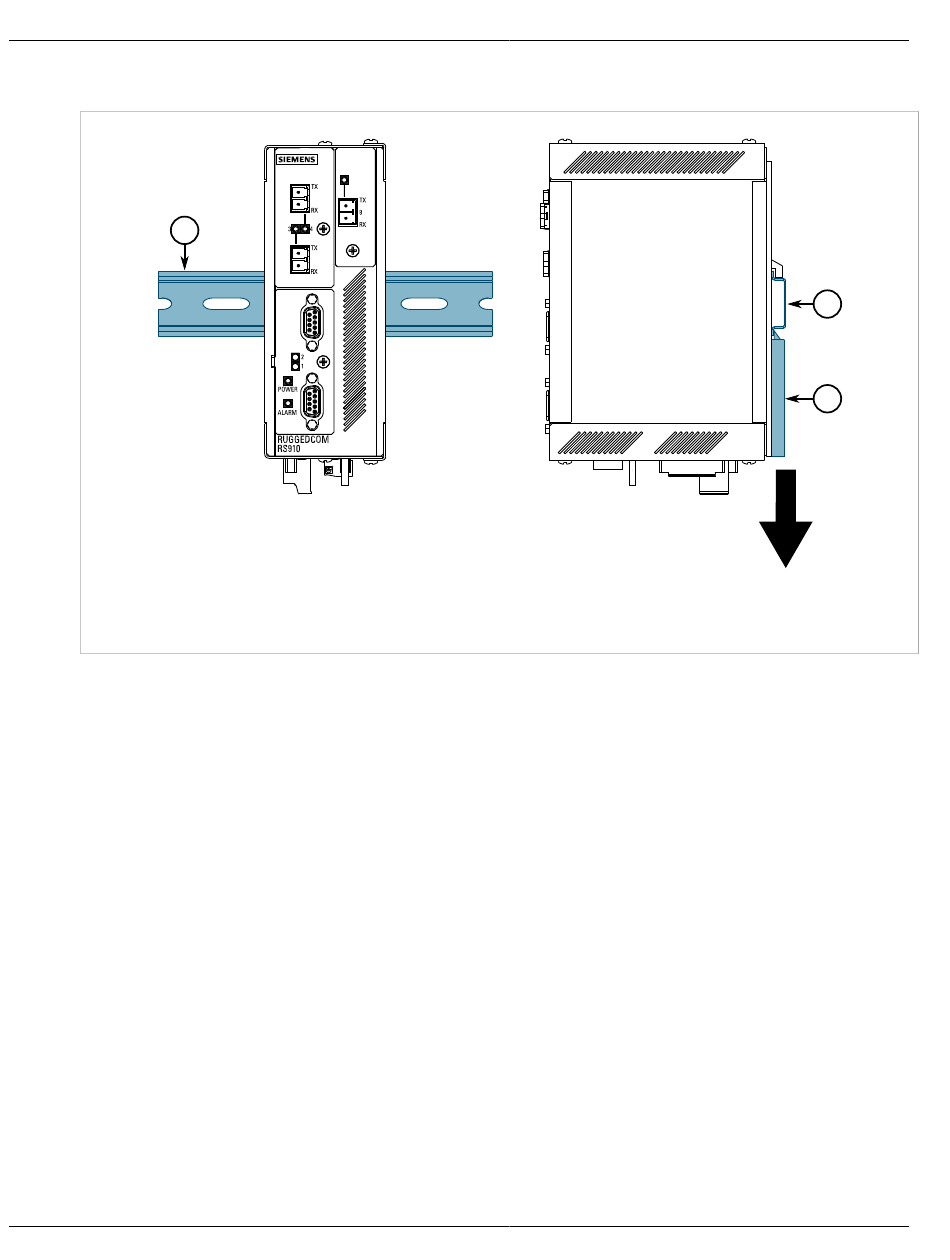

Abbildung 2: DIN-Schienenmontage
1. DIN-Schiene 2. Montagewinkel für DIN-Hutschiene
2.
Ziehen Sie die Entriegelung am Montagewinkel nach unten und schieben Sie das Gerät auf die DIN-
Hutschiene. Lassen Sie die Entriegelung los. Das Gerät ist jetzt fixiert. Verwenden Sie bei beschränkter
Zugänglichkeit der Entriegelung einen Flachschraubendreher oder ein ähnliches Werkzeug.
Abschnitt 2.4.2
Schalttafeleinbau des Geräts
Für den Schalttafeleinbau kann der RUGGEDCOM RS910 mit Adaptern für die Schalttafel ausgestattet werden,
die auf der Ober- und Unterseite des Chassis vorinstalliert sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit
Schrauben an einer Schalttafel zu befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät eingebaut werden soll.
2.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus.
