Installieren des Geräts
2.5.1 Anschließen der AC/DC-Hochspannungsversorgung
1.
16
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
Europäische Reihenklemme (Euroblock)
1
Plusklemme/spannungsführend (+/L)
2
Erdungsklemme
3
Klemme für Minuspol/Neutralleiter (-/N)
4

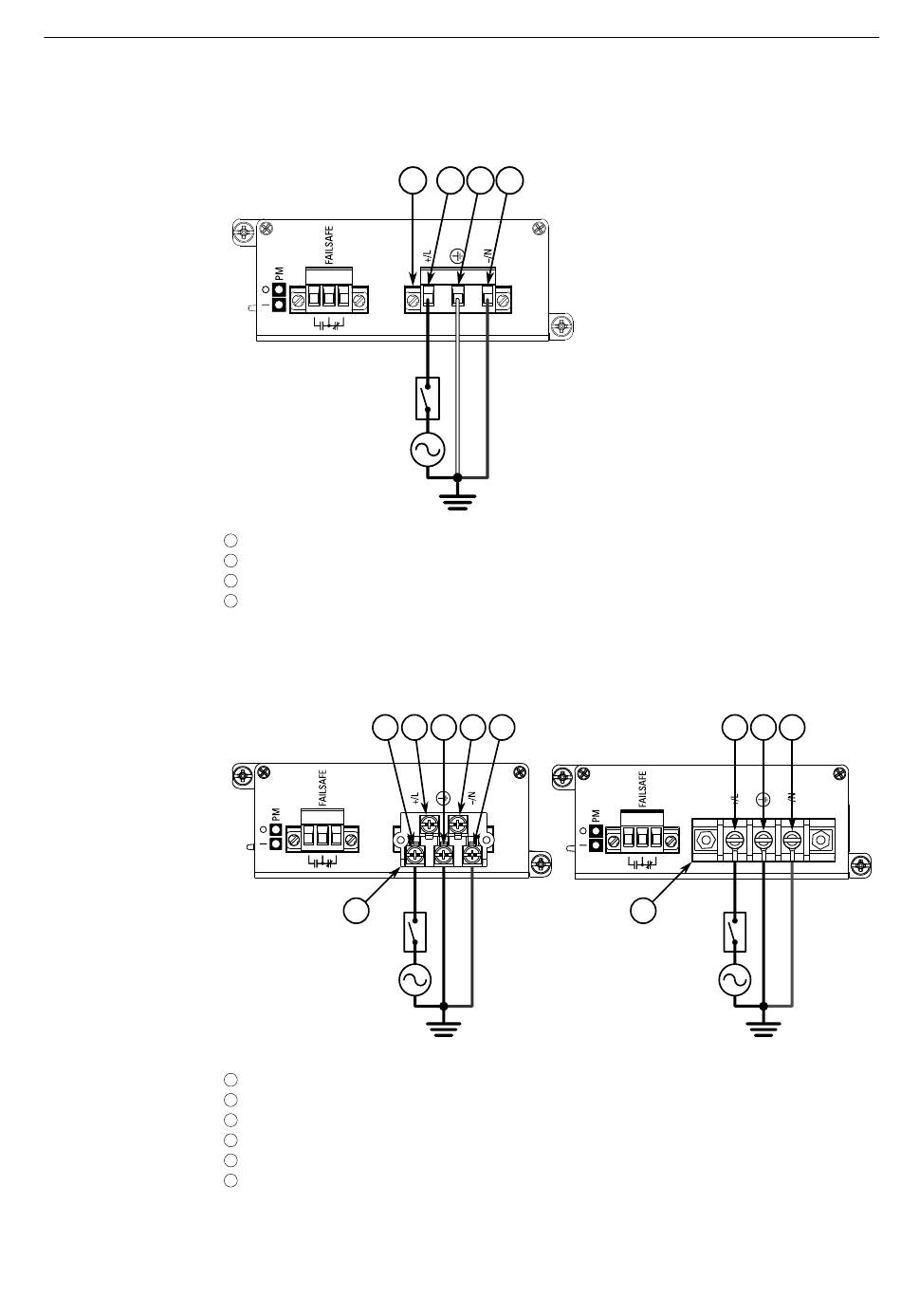

Abbildung 2.5 Verdrahtung von AC-Reihenklemmen – Europäische Reihenklemme (Euro-
block) für HIP-Netzteile
4
2
Nicht angeschlossen
1
Abnehmbare Schraubklemmleiste
2
Nicht abnehmbare Schraubklemmleiste
3
Plusklemme/spannungsführend (+/L)
4
Erdungsklemme
5
Klemme für Minuspol/Neutralleiter (-/N)
6
1
2 3 4
1 5 1 6 4 5 6
3
