3.2 Konfigurieren des Geräts
Informationen zur Herstellung einer Verbindung zum Gerät über den seriellen Kon-
solenport finden Sie im RUGGEDCOM ROX CLI-Benutzerhandbuch für RUGGEDCOM
RX1500.
Informationen zur Herstellung einer Verbindung zum Gerät über den Verwaltungs-
port finden Sie im RUGGEDCOM ROX Webschnittstellen-Benutzerhandbuch oder im
RUGGEDCOM ROX CLI-Benutzerhandbuch für RUGGEDCOM RX1500.
Bei dem Verwaltungsport handelt es sich um einen Ethernet-Port 10/100Base-TX in
Kupfertechnik mit RJ45-Steckverbinder. Der Verwaltungsport hat die folgende Pinbe-
legung:

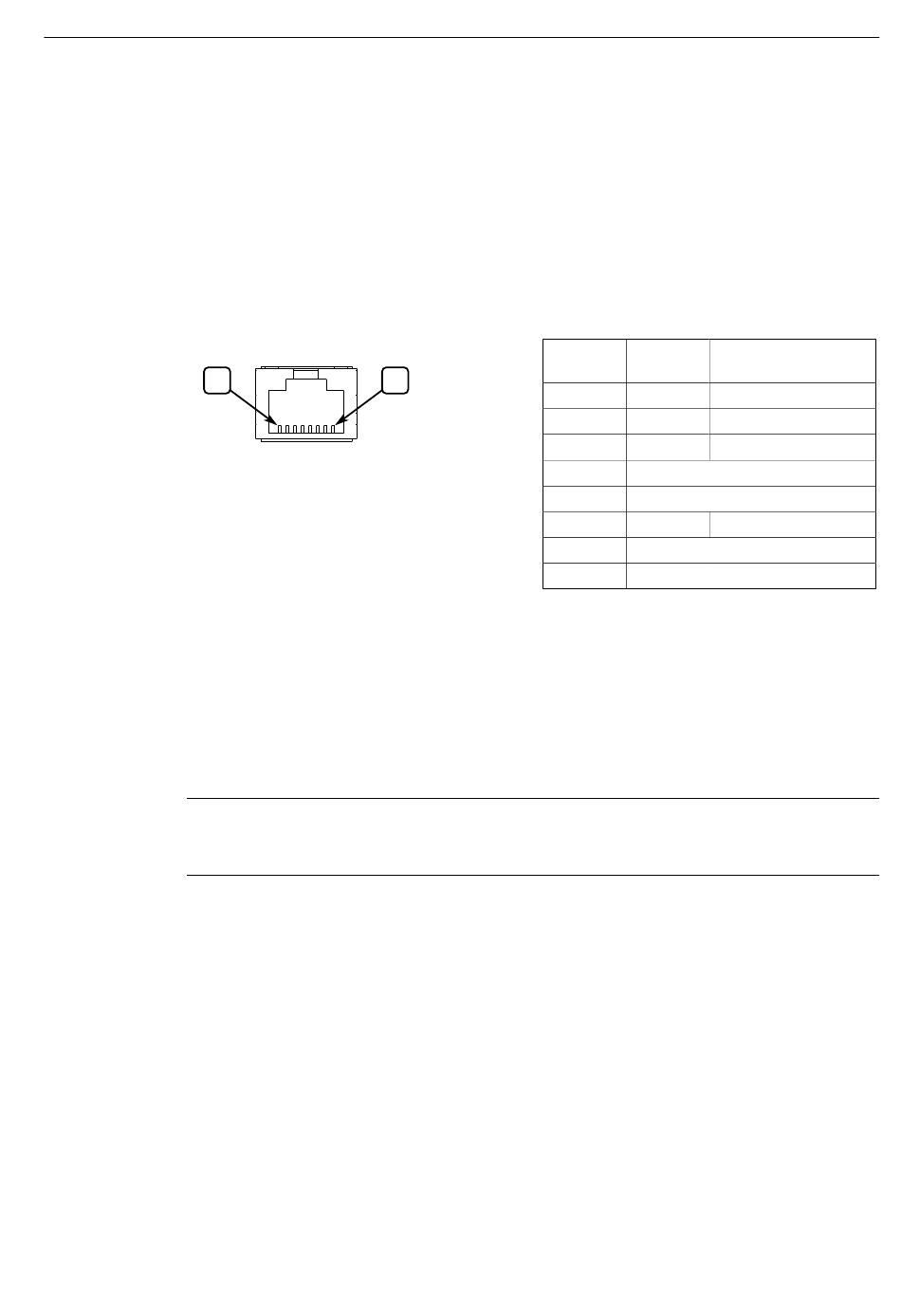

8
Abbildung 3.2

Kommunikations-Ports

Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole
und die Webschnittstellen des RUGGEDCOM RX1500 zu. Die werkseitig eingestellte
IP-Adresse für den RUGGEDCOM RX1500 lautet https://192.168.0.2.
Weitere Informationen über verfügbare Ports finden Sie unter
Hinweis
Single-Mode-Ports in Glasfasertechnik sind nur für Kabelsteckverbinder des Typs Ultra
Physical Contact (UPC) mit feinstpolierter Kontaktfläche geeignet.
3.2 Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es konfigu-
riert werden. Das gesamte Konfigurationsmanagement erfolgt über die RUGGEDCOM
RX1500-Schnittstelle. Weitere Informationen zum Konfigurieren des Geräts finden
Sie im RUGGEDCOM RX1500 Benutzerhandbuch für die installierte Softwareversion.
24
1
RJ45-Verwaltungsport
Pin Bezeich-
nung
1 RX+
2 RX-
3 TX+
4 Reserviert (nicht anschließen)
5 Reserviert (nicht anschließen)
6 TX-
7 Reserviert (nicht anschließen)
8 Reserviert (nicht anschließen)
"Module (Seite
Montagehandbuch, 12/2019, C79000-G8900-1053-16
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
29)".
RUGGEDCOM RX1500
