Gehen Sie wie folgt vor, um das Gerät an einem Standard-Baugruppenträger (48 cm
[19 in]) zu montieren:
1.
2.
3.
4.
2.3.2 Montage des Geräts auf Hutschiene
Für die Montage auf einer Hutschiene kann der RUGGEDCOM RX1500 mit Panel-/Hut-
schienenadaptern ausgestattet werden, die auf jeder Seite des Gehäuses vorinstal-
liert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene (35 mm oder
1,4 in) geschoben werden.
RUGGEDCOM RX1500
Montagehandbuch, 12/2019, C79000-G8900-1053-16
Vergewissern Sie sich, dass die Baugruppenträgeradapter auf der korrekten Seite
des Gehäuses installiert sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäuserückseite,
damit die Module und Ports zugänglich sind.
• Installieren Sie die Baugruppenträgeradapter auf der Gehäusevorderseite,
damit die Management-Ports und LEDs zugänglich sind.
Hinweis
Das Chassis besitzt mehrere Montagebohrungen, so dass die Baugruppenträger-
adapter in bis zu 25 mm (1 in) Abstand von der Vorderseite des Geräts installiert
werden können.
1
3
Rückseite
1
Vorderseite
2
Baugruppenträgeradapter
3

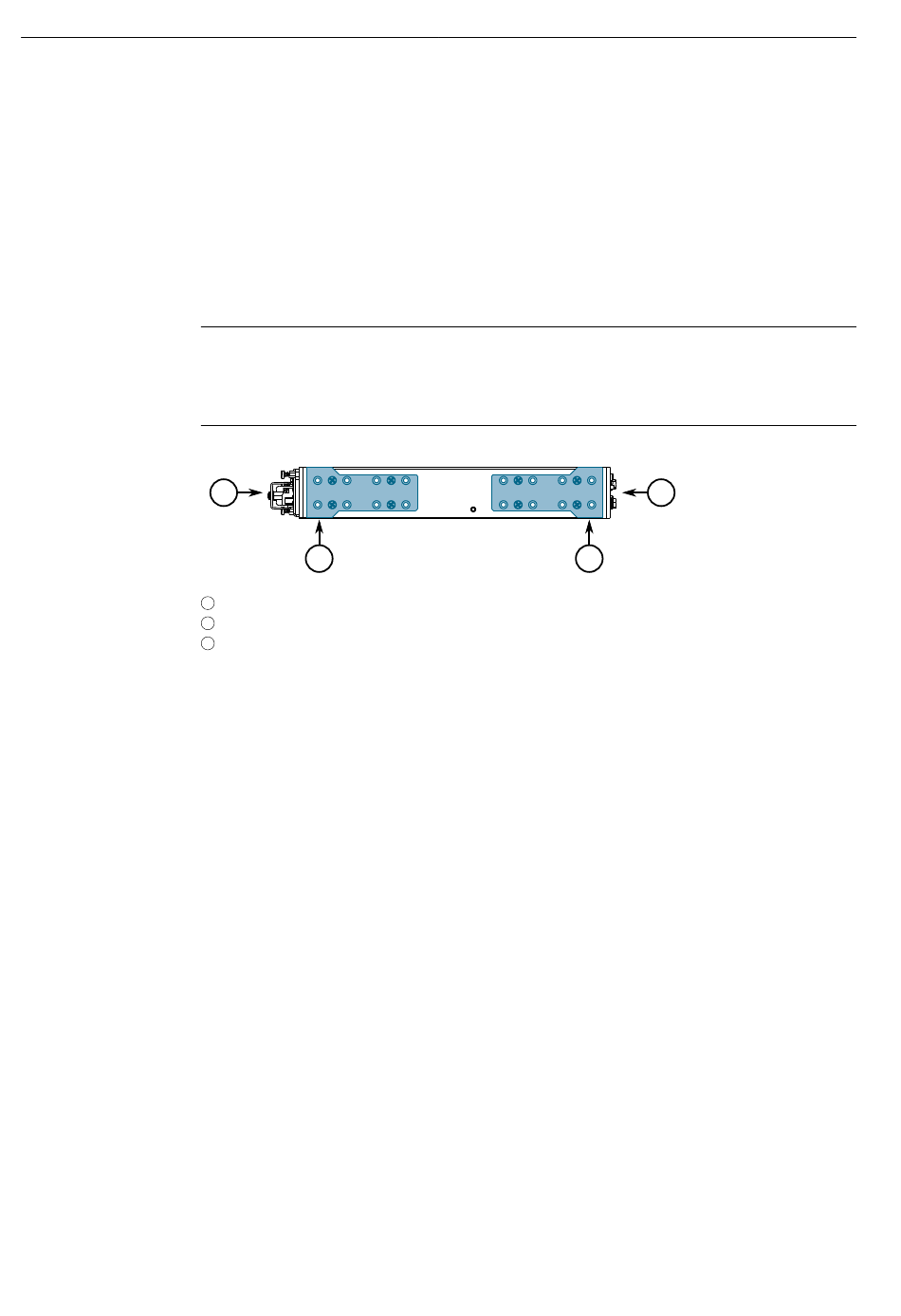

Abbildung 2.1 Adapter für die Montage im Baugruppenträger
Zum Schutz vor Schwingungen montieren Sie die Adapter gegebenenfalls auf
der gegenüberliegenden Seite des Geräts.
Schieben Sie das Gerät in den Baugruppenträger.
Fixieren Sie die Adapter mit den mitgelieferten Befestigungen am Baugruppen-
träger.
Installieren des Geräts
2.3.2 Montage des Geräts auf Hutschiene
